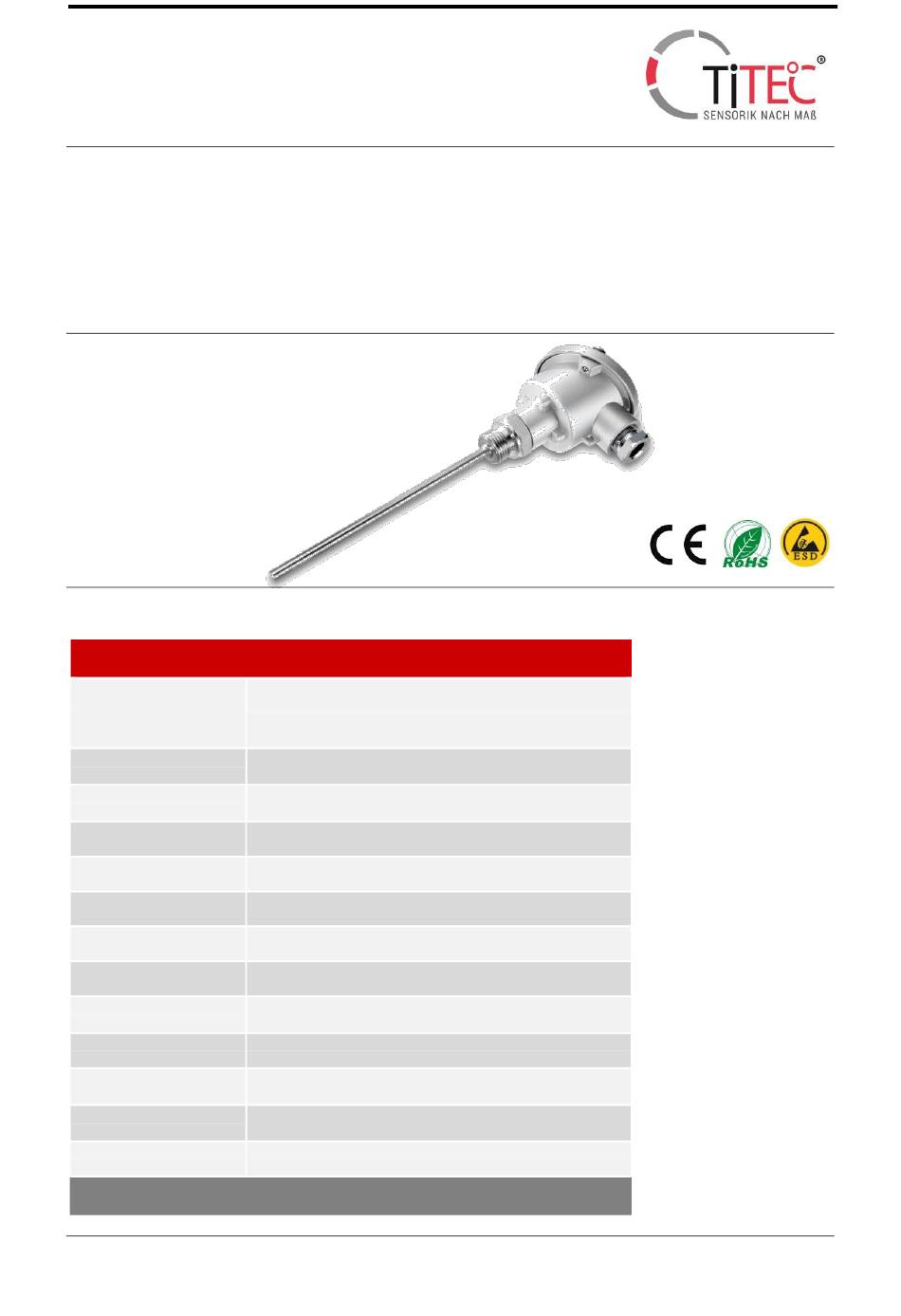

TiTEC HTFB2 Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 11/2017)
Einschraubfühler - HTFB2
Screw-in Sensor - HTFB2
Anwendung
Application
Unser HTFB2 ist ein Einschraubfühler mit einem Anschluss-
kopf Form B. Er dient zur Messung der Tempe-ratur in flüssi-
gen und gasförmigen Medien der Heizungs-, Lüftungs- und
Klimatechnik. Dieser Einschraubfühler hat einen Temperatur-
bereich von -50 °C ... +400 °C bei einem max. Druck von 40
bar. Mit den entsprechenden Sensoren (siehe Tabelle) sind
die Fühler auf alle gängigen Regel- und Anzeigesysteme auf-
schaltbar.
Merkmale
Characteristics
Technische Daten
Technical data
Allgemein
General Information
Temperatursensor
Temperature sensor
Tmax. Kopf
Tmax Head
Prozessanschluss
Connection Thread
Einbaulänge*
Fitting length*
Werkstoff
Material
Schaltungsart*
Switching mode*
Anschlussklemme
Connection clamp
Anschlusskopf
Terminal head
Kabeleinführung
Cable inlet
Messeinsatz
Measuring unit
Schutzart
Protection class
Druckfestigkeit
Pressure resistance
Montagezubehör (optional)
Mounting equipment (optional)
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
T 125°C: DS18B20
max
Tmax 150°C: NTC 1,8k/ 5k/ 10k / 20k / Precon, KTY81-110, KTY81-210, LM235Z
Tmax 200°C: Ni1000, Ni1000TK5000
Tmax 400°C: Pt100, Pt1000 (Kl. A, B, 1/3DIN)
100°C
G1/2" SW24
Wahlweise 6x100/200/300/400 mm
6x100/200/300/400 mm at customer's oppinion
Edelstahl
stainless steel
2-Leiter-Anschluss
two-wire connection
Schraubklemme max. 1,5 mm²
Screw clamps, max 1.5 mm²
Aluminium, Form B
Aluminum, B shape
M20x1,5
Fest eingebaut, vibrationsfest
Integrated, vibration-proof
IP54
40 bar
Tauchhülse THVA3
Immersion sleeve THVA3
*weitere auf Anfrage
*special models available on demand
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Our HTBF2 is a screw-in sensor with a B shape connect-ing
head. It is used for measuring the temperature in liquid or
gaseous media in heating, ventilation and air-conditioning
applications. The screw-in sensor has a measuring range of
-50°C ...+180°C with a maximum pressure of 40 bar. With the
help of the respective sensors (see below) , the device can be
connected to all conventional control and display systems.
Seite 1 von 4
