TiTEC HTFJ2 Schnellstartanleitung

QUICK START GUIDE
(technical subjects to change
Date 11/2017)

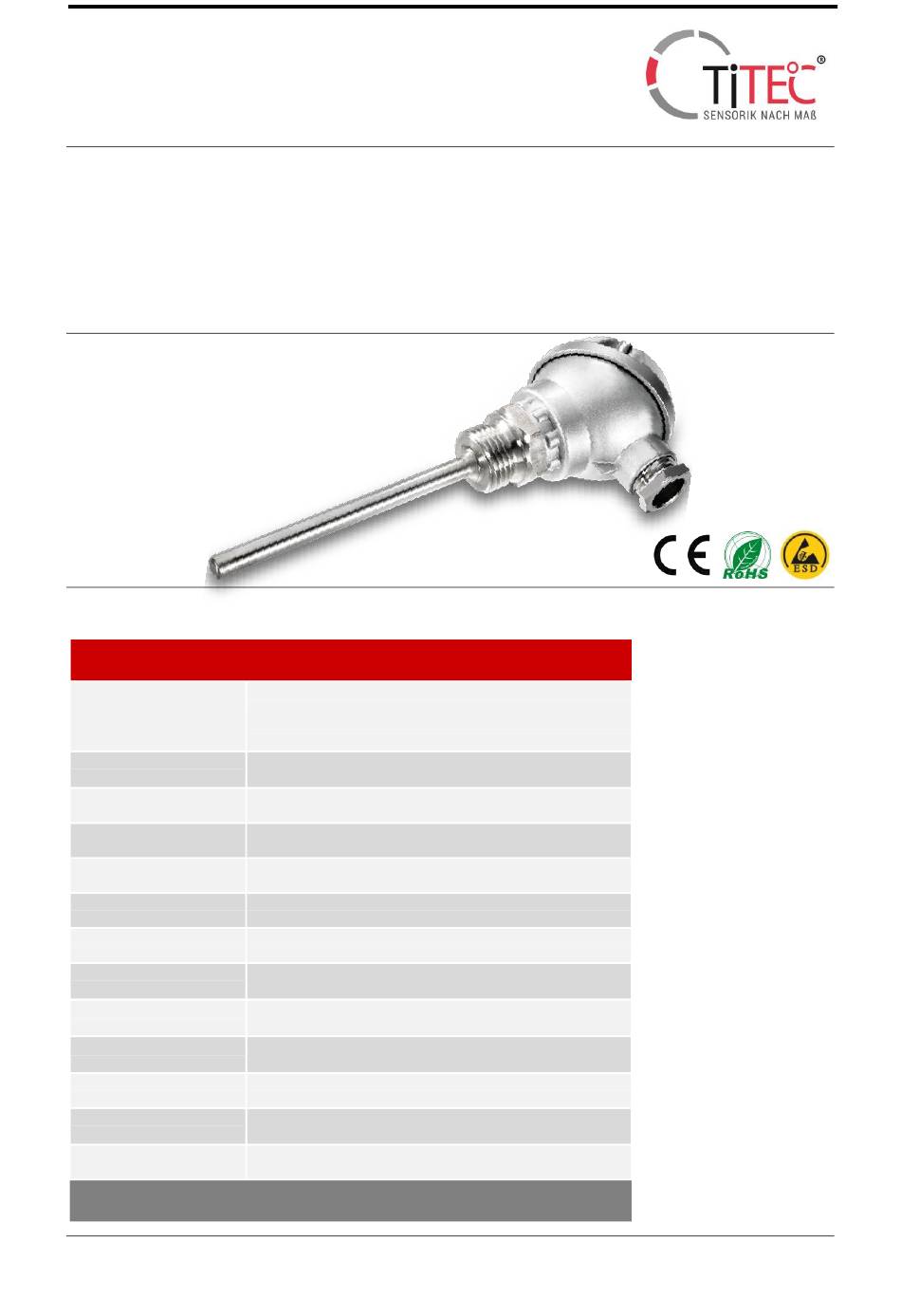

Einschraubfühler – HTFJ2
Screw-in sensor – HTFJ2
Anwendung
Application
Unser HTFJ2 ist ein Einschraubfühler mit einem Anschluss-
kopf Form J. Er dient der Messung der Temperatur in flüssi-
gen und gasförmigen Medien der Heizungs-, Lüftungs- und
Klimatechnik. Dieser Einschraubfühler hat einen Temperatur-
bereich von -50 °C ... +400 °C bei einem max. Druck von 40
bar. Mit den entsprechenden Sensoren (siehe Tabelle) sind
die Fühler auf alle gängigen Regel- und Anzeigesysteme auf-
schaltbar.
Merkmale
Characteristics
Technische Daten
Technical data
Allgemein
General Information
Temperatursensor
Temperature sensor
Tmax. Kopf
Tmax Head
Einbaulänge*
Fitting length*
Werkstoff
Material
Schaltungsart*
Switching mode*
Anschlussklemme
Connection clamp
Anschlusskopf
Terminal head
Kabeleinführung
Cable inlet
Druckfestigkeit
Pressure resistance
Prozessanschluss
Connection Thread
Messeinsatz
Measuring unit
Schutzart
Protection class
Montagezubehör (optional)
Mounting equipment (optional)
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
T 125°C: DS18B20
max
Tmax 150°C: NTC 1,8k/ 5k/ 10k / 20k / Precon, KTY81-110, KTY81-210, LM235Z
Tmax 200°C: Ni1000, Ni1000TK5000
Tmax 400°C: Pt100, Pt1000 (Kl. A, B, 1/3DIN)
100°C
Wahlweise 6x100/200/300/400 mm
6x100/200/300/400 mm at customer's oppinion
Edelstahl
stainless steel
2-Leiter-Anschluss
two-wire connection
Schraubklemme max. 1,5 mm²
Screw clamps, max 1.5 mm²
Aluminium, Form J
Aluminum, J shape
M16
40 bar
G1/2" SW24
Fest eingebaut
Integrated
IP54
Tauchhülse THVA3
Immersion sleeve THVA3
*weitere auf Anfrage
*special models available on demand
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
Our HTFJ2 is a screw-in sensor with a J shape connecting
head. It is used for measuring the temperature in liquid or gas-
eous media in heating, ventilation and air-conditioning appli-
cations. The screw-in sensor has a measuring range of -50°C
...+400°C with a maximum pressure of 40 bar. With the help
of the respective sensors (see below) , the device can be con-
nected to all conventional control and display systems.
Seite 1 von 4
