3.3
Montage
Bitte beachten Sie bei der Montage die genannten Sicherheitshinweise und die zusätzlichen
Montagehinweise auch weiterer Komponenten! Unsachgemäße Montage und Betrieb der
Stationen schließt alle Gewährleistungsansprüche aus.

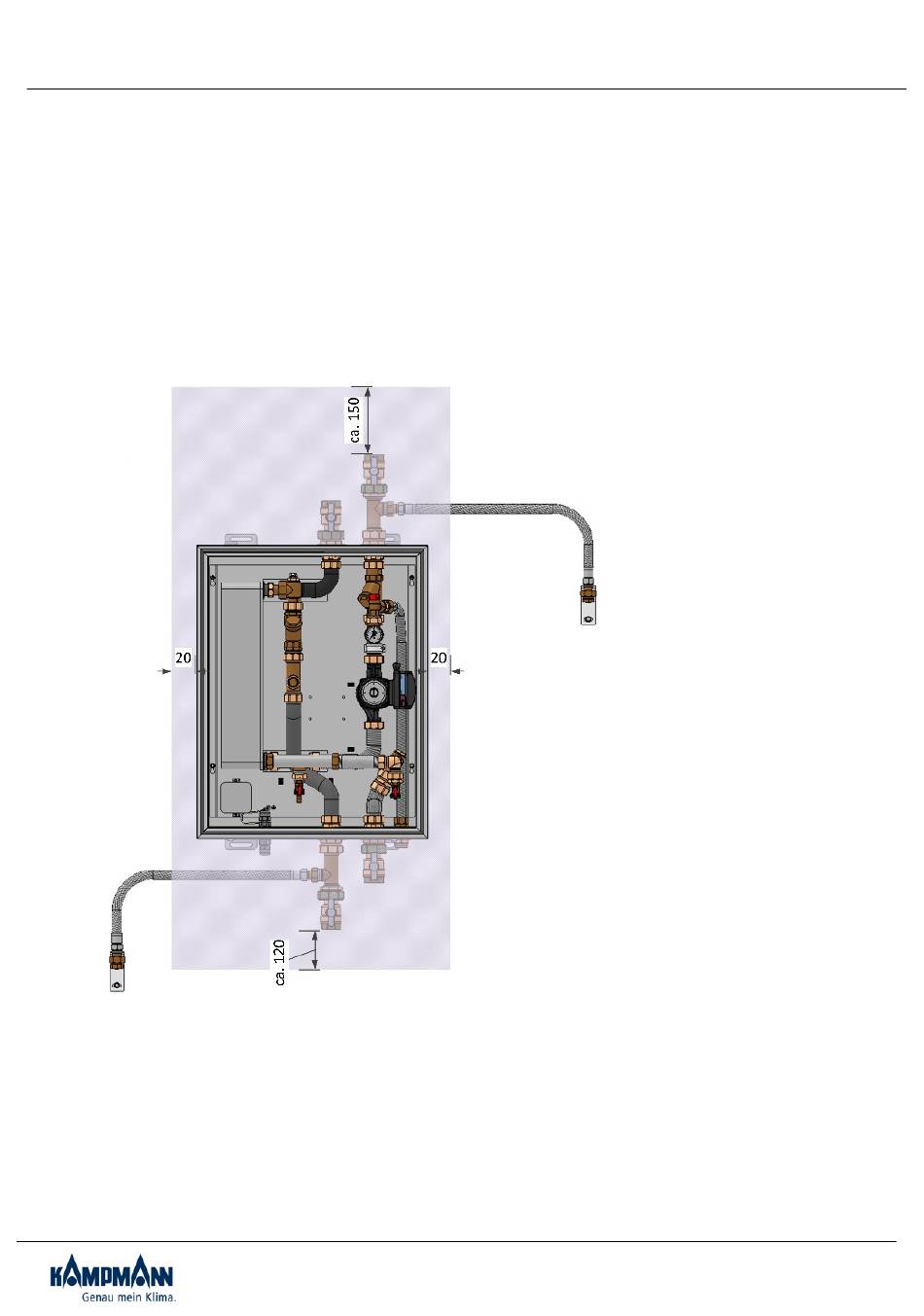

Montagemöglichkeiten: wandhängend mit Kühlgehäuse
Wenn Sie das Gerät montieren, stellen Sie sicher, dass ausreichend Platz für Anbindung der
Rohrleitungen und elektrischen Kabel vorhanden ist.
Zusätzlich muss genügend Freiraum über dem Gerät sein, damit der Anschluss der Kugelhähne
und falls erforderlich eine Spülung erfolgen kann.
Ein mindest-Montage-Freiraum von 20 mm ist auf jeder Seite erforderlich.
Für den Anschluss der Station sind oberhalb ca. 150 mm Freiraum nötig!
Dabei Absperrarmaturen, wie optionale Kugelhähne und deren Anschlüsse über der Station
mit beachten.
Seite 8
