Verkabeln - Easee Charge Core Installationshandbuch

4
Rückplatte

Verkabeln

1. Isoliere jeden Draht ab, sodass jeweils 12 mm Kupfer
freiliegen. Wenn das Kabel flexible Leiter hat, musst
du Aderendhülsen an den Litzendrähten verwenden,
um die Verbindung herzustellen. Verwende zum
Pressen geeignete Werkzeuge.
2. Ziehe die Schraubklemme mit einem Drehmoment
von 5 Nm an.
ANMERKUNGEN
— Bei der Parallelschaltung mehrerer Rückplatten
(max. 63 A durch Rückwandplatte) dient
jede Schraubklemme als Kopplungspunkt für
benachbarte Rückplatten. Alle Rückplatten müssen
mit der gleichen Phasenfolge angeschlossen werden.
Für die Einspeisung von bis zu 80 A können externe
Abzweigdosen oder Flachkabel verwendet werden.
— Es wird empfohlen, sich bei der Installation an
die bestehenden Farbcodes zu halten. Je nach
nationalen Normen können die Farben der Kabel
von den Abbildungen abweichen. Die Abbildungen in
diesem Handbuch entsprechen der Norm IEC 60445.
— Bevor du das Gerät einschaltest, vergewissere dich,
dass die Kabel richtig angeschlossen und mit dem
vorgeschriebenen Drehmoment angezogen sind.
Löse die Kabelspannung, indem du an jedem Kabel
ziehst und jede Klemme visuell überprüfst.
— Der PE muss einen gleich großen oder größeren
Querschnitt als der Phasenleiter haben.

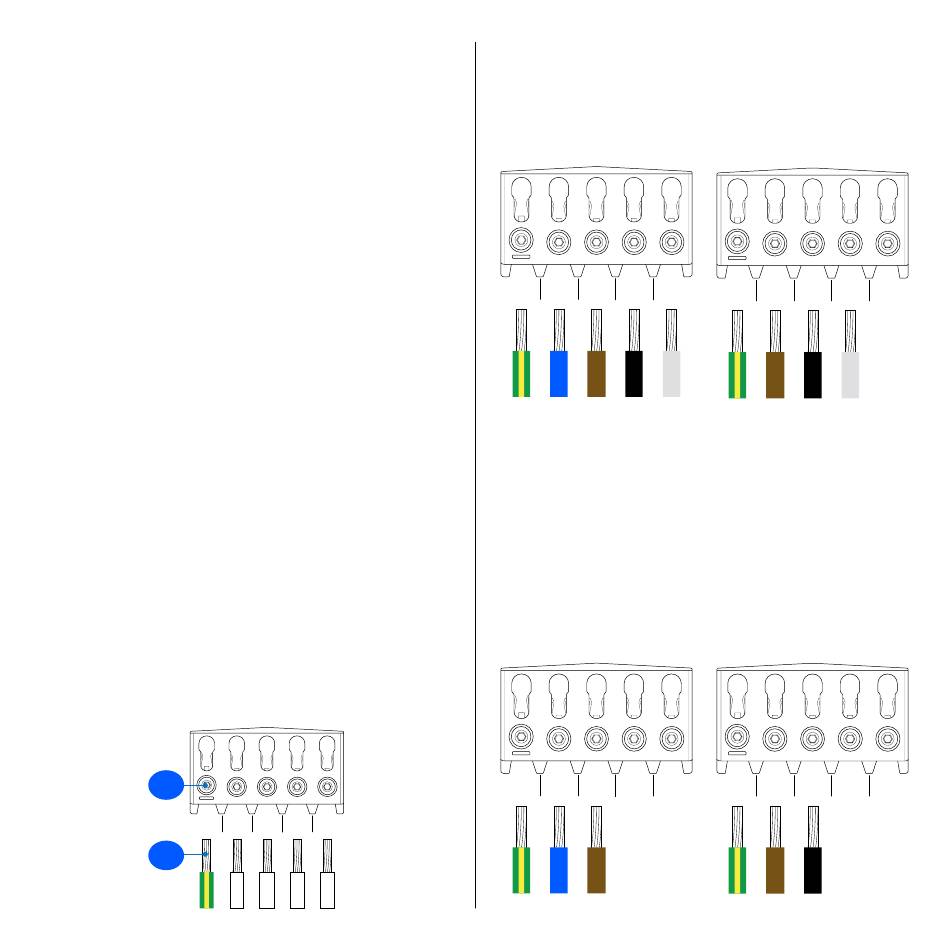

2
1
10
PE
TN/TT 3-phase
(3x 230/400 V)
PE N L1 L2 L3
TN 1-phase
(230 V)
PE N L1 – –
IT/TT 3-phase
(3x 230 V)
PE L1 L2 L3 –
IT/TT 1-phase
(230 V)
PE L1 L2 – –
