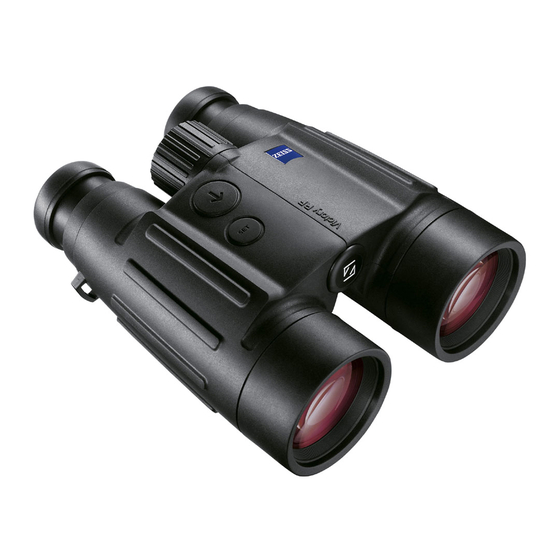

Zeiss Victory 8x45 T RF Gebrauchshinweise
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Zeiss Victory 8x45 T RF
Inhaltszusammenfassung für Zeiss Victory 8x45 T RF
- Seite 2 Carl Zeiss Sports Optics Victory 8 x 45 T* RF / 10 x 45 T* RF 8 x 56 T* RF / 10 x 56 T* RF Gebrauchshinweise Instructions for use Mode d’emploi Istruzioni d‘impiego Mode de empleo Bruksanvisning Informacje dotyczące użytkowania Инструкция...
-
Seite 4: Bezeichnung Der Bauteile / Part Description
Bezeichnung der Bauteile / Part description Fig. 1 Fig. 2 Fig. 3 Fig. 4... -
Seite 5: Batterieentsorgung
Wir gratulieren Ihnen zu Ihrem neuen Fernglas mit eingebautem Laser- Entfernungsmesser. Die Produkte der Marke Carl Zeiss sind geprägt durch hervorragende optische Leistungen, präzise Verarbeitung und eine lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Produkt optimal nutzen können und es Ihnen über viele Jahre ein zuverlässiger Begleiter wird. - Seite 6 Victory RF Achtung Verwenden Sie nur vom Hersteller empfohlene Batterietypen. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers. Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden. Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass verbrauchte elektrische und elektronische Produkte nicht mit gewöhn- lichem Haushaltsabfall vermischt werden sollen.
-
Seite 7: Inhaltsverzeichnis
Gebrauchshinweise Inhaltsverzeichnis Bezeichnung der Bauteile ........4 Lieferumfang . -
Seite 8: Lieferumfang
Victory RF Lieferumfang Fernglas mit Laser-Entfernungsmesser ● Okular-Schutzdeckel ● 2 Objektivschutzdeckel ● Bereitschaftstasche ● Trageriemen ● Lithium-Batterie 3V Typ CR 2 ● Optik Reinigungstuch ● Anleitung, Garantiekarte ● Vorbereitung Einlegen/Entfernen der Batterie Die Energieversorgung des Laser-Entfernungsmessers erfolgt über eine Lithiumbatterie vom Typ CR 2. Zum Einsetzen und Wechseln der Batterie wird der Batteriedeckel (Fig. -
Seite 9: Anbringen Des Trageriemens Und Der Schutzkappen
Gebrauchshinweise Anbringen des Trageriemens und der Schutzkappen Das Trageband und der Okularschutzdeckel werden entsprechend den Darstellungen angebracht. Hinweis: Das Trageband wird nur einfach durch die Öse am Okularschutzdeckel durch- geführt. Nach eigenem Ermessen verbinden Sie den Okularschutzdeckel beidseitig oder nur einseitig mit dem Trageband. Der Okularschutzdeckel wird durch einen Schnappverschluss auf den Augenmuscheln gehalten. -
Seite 10: Beobachten Mit Und Ohne Brille
Victory RF Beobachten mit und ohne Brille Beim Beobachten ohne Brille benutzen Sie das Gerät mit ausgezogener Augenmuschel. Hierzu wird die Augenmuschel (Fig. 1/1) mit einer Links- drehung (gegen den Uhrzeigersinn) nach oben bis zur obersten Rastung herausgedreht (Darstellung A). Die Augenmuschel ist in vier Positionen rastbar –... -
Seite 11: Scharfeinstellung Der Zielmarke Und Dioptrienausgleich
Gebrauchshinweise Scharfeinstellung der Zielmarke und Dioptrienausgleich Schalten Sie mit der Taste ENTFERNUNGSMESSUNG (Fig. 1/6) die Zielmarke (Fig. 4/9) ein und halten Sie die Taste gedrückt. Die Scharfeinstellung der Zielmarke und der Anzeige (Fig. 4/10) erfolgt durch Drehen des rechten Dioptrienausgleichs (Fig. 1/4) nach links oder rechts. Stellen Sie anschließend mit der Zentralfokussierung (Fig. -
Seite 12: Scan-Betrieb
Victory RF Scan-Betrieb Mit dem Gerät kann auch im Dauerbetrieb (Scan-Betrieb) gemessen werden. Wenn die Taste ENTFERNUNGSMESSUNG (Fig. 1/6) länger als ca. 3 Sekunden gedrückt gehalten wird, schaltet das Gerät in den Scan-Betrieb und führt dann kontinuierlich Messungen durch. Sie erkennen dies an der Entfernungs- anzeige, die ca. -
Seite 13: Auswahl Des Passenden Ballistikprogramms
Gebrauchshinweise Die Anzeige des Haltepunktes erfolgt ca. 1 Sekunde nach der Entfernungsan- zeige. Ein vorangestelltes „H“ bedeutet, dass höher gehalten werden muss (Fig. 3) und ein vorangestelltes „L“ bedeutet, dass tiefer gehalten werden muss. Für die EU Einstellungen erfolgt die Anzeige in Zentimeter und für die US Einstellungen erfolgt die Anzeige in Inch. -
Seite 14: Bestimmung Der Richtigen Geschossflugbahn
Victory RF Beispiel: Beispiel: Programm EU 2 ist ausgewählt, Programm EU 2 ist ausgewählt, ▫ Geschossabfall entsprechend Geschossabfall entsprechend Ballistikkurve 2, Ballistikkurve 2, Entfernungsanzeige in Meter, Entfernungsanzeige in Meter, Anzeige Haltepunkt in Zentimeter, Anzeige Haltepunkt in Zentimeter, Fleckschussentfernung 100 Meter. Fleckschussentfernung GEE. - Seite 15 Gebrauchshinweise Weitere Informationen und Hilfen zu diesem Thema erhalten Sie auf unserer Webseite http://www.zeiss.de/sportsoptics Wählen Sie zuerst abhängig von der Fleckschussentfernung des Zielfernrohres die für Sie passende Tabelle aus: Fleckschussentfernung Anzuwendende Tabelle 100 Meter Tabelle 1 GEE (entspricht ca. 4 cm Hochschuss auf 100 Meter)
- Seite 16 Victory RF Tabelle 2: Auswahl der Geschossflugbahn für Entfernungsangaben in Meter und Fleckschussentfernung GEE. Auswahl Entfernung Kurve in Meter ▫ 0,3 – 7,1 – 19,2 – 36,5 – 59,3 – 126 ▫ – 2,0 – 12,1 – 27,7 – 49,1 – 78,6 – 164 Geschoss- ▫...
-
Seite 17: Pflege Und Wartung
Gebrauchshinweise Pflege und Wartung Der Laser-Entfernungsmesser bedarf keiner besonderen Pflege. Grobe Schmutz- teilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen. Fingerabdrücke können nach einiger Zeit die Linsenoberflächen angreifen. Anhauchen und mit einem sauberen Optikreinigungstuch nachreiben ist die einfachste Art, Linsenoberflächen zu reinigen. -
Seite 18: Technische Daten
Victory RF Technische Daten Victory Victory Victory Victory 8x45T*RF 10x45T*RF 8x56T*RF 10x56T*RF Vergrößerung Objektivdurchmesser 45 mm 45 mm 56 mm 56 mm Austrittspupillen-Durchmesser 5,6 mm 4,5 mm 7 mm 5,6 mm Dämmerungszahl 21,2 21,2 23,7 Sehfeld auf 1000 m/yd 125 m/yd 110 m/yd 115 m/yd 110 m/yd Naheinstellgrenze 5,5 m 5,5 m... - Seite 131 Notizen...
