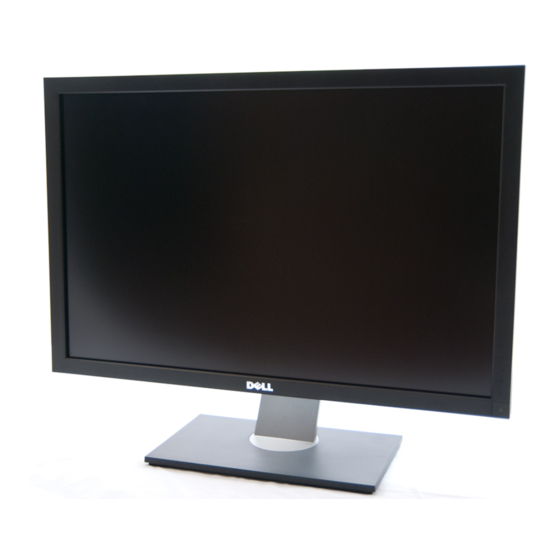

Bedienungsanleitung für Flachbildschirm Dell™ U3011
Über Ihren Monito
Aufstellen des Monitors
Bedienen des Monitor
Störungsbehebung
Anhang
Hinweis, Vorsicht und Achtung
HINWEIS:
Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT: VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung
des Problems bereit.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft
Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von
Advanced Micro Devices, Inc; ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR Partner
bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell U3011t
Juli 2010 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell U3011
Inhaltszusammenfassung für Dell U3011
- Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von ...
-
Seite 2: Über Ihren Monitor
Zurück zur Inhaltsseite Über Ihren Monitor Bedienungsanleitung für Flachbildschirm Dell™ U3011 Packungsinhalt Produkt-merkmale Komponenten und Bedienelemente Technische Daten des Monitors Universal Serial Bus (USB) Schnittstelle Plug & Play-Unterstützung Kartenleserspezifikationen LCD-Monitorqualität und Hinweise zu Pixeln Hinweise zur Wartung Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte, wenden Sie sich bitte an Dell. HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht erhältlich. -
Seite 3: Komponenten Und Bedienelemente
Farbkalibrierungs-Datenblatt Sicherheitshinweise Produktmerkmale Der U3011 -Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD). Zu den Eigenschaften des Monitors zählen: ■ 756.23 mm (30 Zoll) große Anzeigediagonale. ■ 2560 x 1600 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. ■ Ein weiter Ansichtbereich (178°/178°) und ein hervorragendes Graustufen-Tracking minimiert Farbabweichungen bei schrägen Ansichtwinkeln (Sitzen, Stehen oder Bewegung von Seite zu Seite) und gewährleistet eine äußerst glatte Farbtonabstufung. ■ Einstellungsmöglichkeiten durch Neigen, Schwenken, senkrechtes Ausziehen und Drehen. ■ Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm Lochabstand) zur flexiblen Anbringung. VESA steht für Video Electronics Standards Association. ■ Plug & play-fähig, sofort vom System unterstützt. ■ Bildschirmmenü (OSD) zur einfachen Einrichtung und Bildoptimierung. ■ Medium mit Software und Dokumentation, einschließlich Systeminformationsdatei (.inf), Farbanpassungsdatei (.icm) und Produktdokumentation. ■ Schlitz für Sicherheitsschloss. -
Seite 4: Ansicht Von Hinten
(100 mm x 100 mm- Hinter der angebrachten Basisplatte.) Wandmontagehalterung (100 mm x 100 mm). Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheits kabelschloss. Seriennummernetikett mit Strichcode Dell-Kundendienst kontaktieren. Dell Soundbar-Befestigungshalterungen(2) Zum Anbringen der optionalen Dell Soundbar. Etikett mit behördlichen Bestimmungen Liste der behördlichen Zulassungen. Service-Aufkleber Dell bezüglich technischer Unterstützung kontaktieren. Kabelhalter Bringt Ordnung durch Führung des Kabel durch den Halter. ... - Seite 5 Hier schließen Sie Ihre USB-Geräte an. Diesen Anschluss können Sie erst verwenden, USB-Downstream-Anschlüsse nachdem Sie das USB-Kabel an den Computer und an den USB-Upstream-Anschluss des Monitors angeschlossen haben. Technische Daten des Monitors Flachbildschirm – technische Daten Modell U3011 Bildschirmtyp Aktiv-Matrix-TFT-LCD Anzeigetyp Bildschirmabmessungen 756,23 mm(30 Zoll) Nativer Anzeigebereich: 641,28 mm x 400,80 mm...
-
Seite 6: Angaben Zur Auflösung
Direct Light Type_18 CCFL Reaktionszeit GTG AVR 7 ms / GTG_MAX 17 ms Farbtiefe 1,07 Milliarden Farben 117%* NTSC typisch, 100% sRGB, Farbgamut 99% Adobe RGB * [U3011]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (117 %) und CIE1931 (102 %). Angaben zur Auflösung Analoger Signaleingang Horizontaler Abtastbereich 30 kHz bis 99 kHz Vertikaler Abtastbereich 56 Hz bis 86 Hz Optimale voreingestellte Auflösung 2048 x 1280 bei 60 Hz Höchste voreingestellte Auflösung... -
Seite 7: Elektrische Daten
Elektrische Daten Analog RGB, 0,7 Volt +/- 5 %, positive Polarität, bei 75 Ohm Eingangsimpedanz Digital DVI-D TMDS, 600 mV pro Differentialleitung, positive Polarität, bei 50 Ohm Eingangsimpedanz. HDMI TMDS, 600 mV für jede Differenzialleitung, Videoeingangssignale positive Polarität bei 50 Ohm Eingangsimpedanz oder 100 Ohm pro Differenzialpaar; DisplayPort unterstützt 1.1a-Signaleingang. Component, Y 0,7 V, Pb, Pr sämtlich 0,7 V (p-p), Sync (H+V) 0,3 V 75 Ohm Eingangsimpedanz Separate horizontale und vertikale Sync., TTL- Sync-Eingangssignale Pegel, ohne Polarität, SOG (Composite-SYNC bei Grün) -
Seite 8: Energieverwaltungsmodi
Wenn Sie den DisplayPort-Anschluss bei 230 V/50 Hz verwenden, verbraucht DisplayPort im Ruhezustand etwa 0,25 W mehr als VGA oder DVI-D. ® HINWEIS: Dieser Monitor erfüllt die ENERGY STAR -Richtlinien. * Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen. ** Maximale Leistungsaufnahme bei max Leuchtdichte, Dell Soundbar und USB aktiv. Pinbelegung VGA-Anschluss Pinnummer 15-polige Seite des angeschlossenen Signalkabels Video, rot ... - Seite 9 Video, grün Video, blau Masse Selbsttest Masse, R Masse, G Masse, B Computer 5 V/3,3 V Masse, Sync Masse DDC-Daten H-Sync V-Sync DDC-Takt DVI-Anschluss HINWEIS: Pin 1 befindet sich oben links. Pinnummer 24-polige Seite des angeschlossenen Signalkabels T.M.D.S. Daten 2- T.M.D.S. Daten 2+ T.M.D.S.
- Seite 10 Stift- Seite mit 20 Stiften des Nummer angeschlossenen Signalkabels ML0(p) GND (Erdanschluss) ML0(n) ML1(p) GND (Erdanschluss) ML1(n) ML2(p) GND (Erdanschluss) ML2(n) ML3(p) GND (Erdanschluss) ML3(n) GND (Erdanschluss) GND (Erdanschluss) AUX(p) GND (Erdanschluss) AUX(n) DP_PWR Return +3.3V DP_PWR 19poliger HDMI-Anschluss Stift-Nummer 19-poliger Stecker des angeschlossenen Signalkabels(Kabel nicht mitgeliefert)
-
Seite 11: Usb- (Universal Serial Bus) Schnittstelle
T.M.D.S. Clock Shield T.M.D.S. Clock - Reserved(N.C. on device) DDC/CEC Ground +5V Power Hot Plug Detect Composite-Videoanschluss Stift- 3-poliger Stecker des angeschlossenen Signalkabels Nummer (Kabel nicht mitgeliefert) Y (Luminanzsignal) Pb (Farbdifferenzsignal) Pr (Farbdifferenzsignal) USB- (Universal Serial Bus) Schnittstelle HINWEIS: Dieser Monitor unterstützt die Highspeed-zertifizierte USB 2.0 Schnittstelle. Transfer Datenübertragungsrate Leistungsaufnahme speed... -
Seite 12: Plug & Play-Unterstützung
Nach Installation und Erkennung wird jede separate Speicherkarte (Steckplatz) als ein separates Laufwerk/Laufwerksbuchstaben angezeigt. Alle standardmäßigen Dateioperationen (Kopieren, Löschen, Ziehen-und-Ablegen usw.) können mit diesem Laufwerk durchgeführt werden. Features Der Flash-Speicherkartenleser besitzt die folgenden Eigenschaften: Unterstützt die Betriebssysteme Microsoft® Windows® 2000, Windows® XP, Windows Vista® und Windows® 7. Windows 9x wird nicht von Dell unterstützt. Massenspeicher-Klasse-Gerät (für Microsoft® Windows® 2000, Windows® XP, Windows Vista® und Windows® 7 sind keine Treiber erforderlich). USB-IF-Zertifikat. Unterstützt verschiedene Speicherkartenmedien. ... -
Seite 13: Lcd-Monitorqualität Und Hinweise Zu Pixeln
LCD-Monitorqualität und Hinweise zu Pixeln Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Hinweise zur Wartung Monitor reinigen ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ... -
Seite 14: Achtung: Sicherheitshinweise
Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. -
Seite 15: Einstellen Des Monitors
Zurück zur Inhaltsseite Einstellen des Monitors Dell™ U3011 Flachbildschirmmonitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 2048 x 1280 (VGA Eingabe-Quelle) / 2560 x 1600 (DVI / DisplayPort Eingabe-Quelle) / 1920 x 1200 (HDMI Eingabe-Quelle) einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 2048 x 1280 (VGA Eingabe-Quelle) / 2560 x 1600 (DVI / DisplayPort Eingabe-Quelle) / 1920 x 1200 (HDMI Eingabe-Quelle) einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu ... - Seite 16 Zurück zur Inhaltsseite Einstellen des Monitors Dell™ U3011 Flachbildschirmmonitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben Unter Windows XP: 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.
-
Seite 17: Monitor Bedienen
Zurück zur Inhaltsseite Monitor bedienen Bedienungsanleitung für Flachbildschirm Dell™ U3011 Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Maximale Auflösung einstellen Dell Soundbar verwenden (optional) Mit dem Neigungs-, Dreh und vertikale Ausdehnung Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. HINWEIS:1~5 sind leistungsfähige Touch-Sensortasten, die durch Fingerberührung der blauen LED aktiviert werden. Bedienfeldtaste Beschreibung Wählen Sie diesen Schaltfläche zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnellzugriffstaste 1- Voreingestellte... -
Seite 18: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Beenden Sie das On-Screen Display Menü. Beenden Den Monitor mit der Ein/Aus-Taste (Power) ein- bzw. ausschalten. Die blaue LED-Anzeigediode zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Eine bernsteinfarbene LED-Anzeigediode zeigt den DPMS-Energiesparmodus an. Ein/Aus-Taste (Power) (mit Betriebsanzeigediode) Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach ... - Seite 19 Helligkeit/Kontrast Mit diesem Menü die Einstellung der Helligkeit / des Kontrasts aktivieren. Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Auf die-Taste berühren, um die Helligkeit zu verstärken, und auf die -Taste berühren, um die Helligkeit abzuschwächen (min. 0 bis max. 100). Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die -Taste berühren, um den Kontrast zu verstärken, und auf die -Taste berühren, um den Kontrast abzuschwächen (min. 0 bis max. 100). Mit der Kontrastfunktion wird der Grad des Unterschiedes zwischen der ...
- Seite 20 Die VGA-Eingabe auswählen, wenn Sie den analogen (VGA)-Anschluss verwenden. Auf berühren, um die VGA- Eingangsquelle auszuwählen. HDMI Die HDMI-Eingabe auswählen, wenn Sie den (HDMI)-Anschluss verwenden. Auf berühren, um die HDMI- Eingangsquelle auszuwählen. Component Die Component-Eingabe auswählen, wenn Sie den (Component)-Anschluss verwenden. Auf berühren, um die Component-Eingangsquelle auszuwählen. Farbeinstellungen Mit den Farbeinstellungen stellen Sie den Farbeneinstell-Modus und die Farbtemperatur ein. Color Untermenü Einstellungen für ...
- Seite 21 Gamma Je Zur Anpassung der Gesamt-Helligkeit des Bildes. Voreingestellte Modi Beim Auswählen von Grafik kann zwischen Standard, Multimedia, Spiel, Film, Warm, Kühl, Adobe RGB, sRGB, xv- Modus oder Benutzer(RGB) ausgewählt werden; Standard: Lädt die Farbeinstellungen für Desktop-Anwendungen. Dies ist der voreingestellte Standardmodus. Multimedia: Lädt Farbeinstellungen geeignet für Multimedia-Anwendungen, z.
- Seite 22 Farbton Mit dieser Funktion kann die Farbe des Videobildes auf Grün oder Purpur verschoben werden. Dies dient zum Einstellen der gewuenschten fleischaehnlichen Farbe. Zum Anwenden oder Einstellen des Farbtons von '0' bis '100'. Auf berühren , um die grüne Schattierung des Videobildes zu verstärken. Auf berühren , um die purpurne Schattierung des Videobildes zu verstärken. HINWEIS: Der Farbton kann nur für die Videoeingabe eingestellt werden. Sättigung Mit dieser Funktion wird die Farbensättigung des Videobildes eingestellt. Zum Anwenden oder Einstellen der Saettigung von '0' bis '100'. Auf berühren , um die einfarbige Erscheinung des Videobildes zu verstärken. Auf berühren , um die bunte Erscheinung des Videobildes zu verstärken. HINWEIS: Die Sättigung kann nur für die Videoeingabe eingestellt werden.
- Seite 27 Anzeige-Einstellungen Mit den Anzeigeeinstellungen wird das Bild eingestellt. Breit-Modus Zum Einstellen des Bildverhältnisses als 16:9, 4:3, 1:1 oder als Vollbild. Horizontale Position Verwenden Sie die Tasten , um das Bild nach links/rechts zu verschieben. Minimum ist '0' (-). Maximum ist '100' (+). Vertikale Position Verwenden Sie die Tasten , um das Bild nach oben/unten zu verschieben. Minimum ist '0' (-). Maximum ist '100' (+).
- Seite 28 Rauschunterdrückung Verbessern Sie die Videobildqualität durch Reduzierung des Rauschens am Bildrand. HINWEIS: Rauschunterdrückung ist nur für Multimedia, Spiel und Film. Pixeluhr Mit den Phasen- und Pixeltakt-Einstellungen können Sie Ihren Monitor nach Ihren Vorzügen einstellen. Mit der oder die beste Bildqualität einstellen. Phase Falls mit der Phaseneinstellung die zufriedenstellenden Resultate nicht erreicht werden nehmen Sie die Einstellung mit der Pixeltakt-Einstellung (rauh) und danach wiederum mit der Phaseneinstellung (fein) vor. ...
- Seite 29 Audioeinst. Diese Option setzt die Audioeinstellungen des Monitors auf die werkseitigen Standardwerte zurück. zurücksetzen PBP-Einstellungen Diese Funktion zeigt ein Fenster an, in dem das Bild einer anderen Eingangsquelle angezeigt wird. Dadurch können Sie zwei Bilder von verschiedenen Eingangsquellen gleichzeitig anzeigen lassen. PBP-Untermenü mit PBP EIN...
- Seite 30 Wenn 2048 x 1280 (VGA Eingabe-Quelle) / 2560 x 1600 (DVI / DisplayPort Eingabe-Quelle) / 1920 x 1200 (HDMI Eingabe-Quelle) nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zurück zur Inhaltsseite ...
- Seite 31 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
-
Seite 32: Monitor Einrichten
Zurück zur Inhaltsseite Monitor einrichten Bedienungsanleitung für Flachbildschirm Dell™ U3011 Monitor anschließen Kabel verlegen Soundbar anbringen (optional) Ständer abnehmen Ständer anbringen Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS:Die USB-Uplink-Kabelverbindung ermöglicht, dass USB-Anschlüsse und der Kartenleser am Monitor funktionieren. So schließen Sie Ihren Monitor an einen Computer an: 1. Schalten Sie den Computer aus, trennen Sie das Netzkabel. 2. Das weiße (Digital-DVI-D)-, das blaue (Analog-VGA)- oder das schwarze (AnzeigePort)-Kabel des Anzeigegerätes an den jeweiligen Videoport auf der Rückseite des Computers anschließen.Verwenden Sie nicht die drei Kabel auf dem gleichen Computer. Verwenden Sie die Kabel nur, wenn sie zu drei verschiedenen Rechnern mit den entsprechenden Video-Systeme angeschlossen sind. -
Seite 33: Kabel Verlegen
Anschließen des schwarzen DisplayPort-Kabels und des USB-Uplink-Kabels HINWEIS: Die Grafiken dienen lediglich zur Veranschaulichung. Das Aussehen des Computers kann sich unterscheiden. Nachdem Sie das DVI/VGA/DisplayPort-Kabel angeschlossen haben, gehen Sie folgendermaßen vor, um den Monitor einzurichten: 1. Stecken Sie die Netzkabel von Computer und Monitor in Netzsteckdosen, die sich in der Nähe befinden. 2. Wenn Ihr Monitor ein Bild anzeigt, bedeutet dies, dass die Installation erfolgreich durchgeführt wurde. Wenn kein Bild angezeigt wird, siehe den Abschnitt "Probleme lösen". 3. Verwenden Sie die Auslassung für die Kabelverlegung, um alle Kabel wie oben gezeigt zu verstauen. Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Dell Soundbar installieren ... -
Seite 34: Ständer Abnehmen
Schieben Sie die Soundbar bis zum Einrasten nach links. Schließen Sie die Soundbar an den Audiostromversorgungsanschluss (Audio Power DC-out, siehe Ansicht von unten) an. Verbinden Sie den grünen Mini-Stereostecker der Soundbar mit dem Audioausgang des Computers. VORSICHT: Benutzen Sie ausschließlich die Dell Soundbar, kein anderes Gerät. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar vorgesehen. Ständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. - Seite 35 Zurück zur Inhaltsseite...
-
Seite 36: Problemlösung
Zurück zur Inhaltsseite Problemlösung Bedienungsanleitung für Flachbildschirm Dell™ U3011 Selbsttest Selbstdiagnose Allgemeine Probleme Produktspezifische Probleme USB-Probleme Dell Soundbar-Probleme ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. Schalten Sie sowohl Computer als auch Monitor aus. 2. Trennen Sie das Videokabel von der Rückseite des Computers. Damit der Selbsttest richtig ausgeführt werden kann, trennen Sie sowohl Digitalkabel (weißer Stecker) als auch Analogkabel (blauer Stecker) von den Anschlüssen Ihres Computers. 3. Schalten Sie den Monitor ein. Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin grün. Außerdem läuft je nach gewählter Eingangsquelle eines der beiden ... -
Seite 37: Allgemeine Probleme
Fehlende Bildpunkte LCD-Bildschirm weist Punkte Schalten Sie den Monitor aus und wieder ein. Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD- Technologie auftreten können. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Dauerhaft leuchtende Pixel LCD-Bildschirm weist helle Schalten Sie den Monitor aus und wieder ein. Punkte auf Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD- Technologie auftreten können. -
Seite 38: Produktspezifische Probleme
Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrelevante Themen Sichtbare Anzeichen von Rauch Verzichten Sie auf eigenmächtige Reparaturversuche. oder Funken Wenden Sie sich unverzüglich an Dell. Abschaltprobleme Monitor schaltet sich aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer wieder ein angeschlossen ist. - Seite 39 Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird. überhaupt nicht Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an. Starten Sie den Computer neu. Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die versorgt - Betriebsanzeige ist Mittelposition drehen.
