Erweiterungsplatine 16 Eingänge/Ausgänge
3.3
Systemübersicht
Die Erweiterungen können über den RS-485-Bus des Erweiterungsmoduls mit dem
Controller verbunden werden. An einen Controller können maximal drei E/A-Erweiterungen
angeschlossen werden.
Die Erweiterung muss entsprechend adressiert werden (1–3).
Im Beispiel erfolgt die Stromversorgung über den Controller. Bei Bedarf kann auch ein
separates Netzteil für eine Erweiterung verwendet werden.

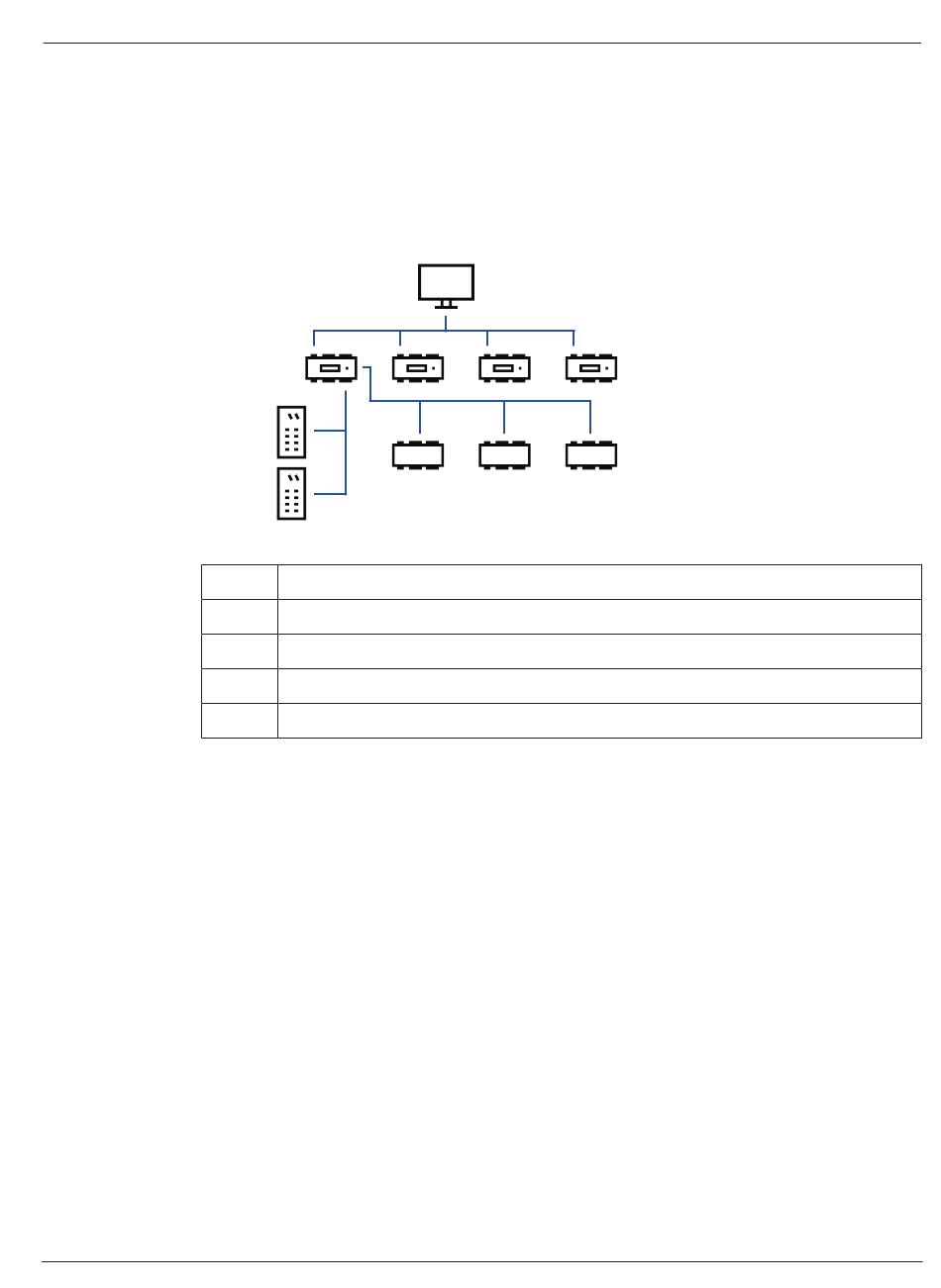

Abbildung 3.4: Systemübersicht
Bosch Security Systems B.V.
1
2
2
3
5
3
4
1
Hostcomputer
2
Access Modular Controller
3
Ausweisleser
4
Kommunikation und Stromversorgung
5
Erweiterung
2
2
5
5
Installationshandbuch
Einführung | de
9
2024-03 | V02 |
