de | Einführung
3.2
Produktübersicht

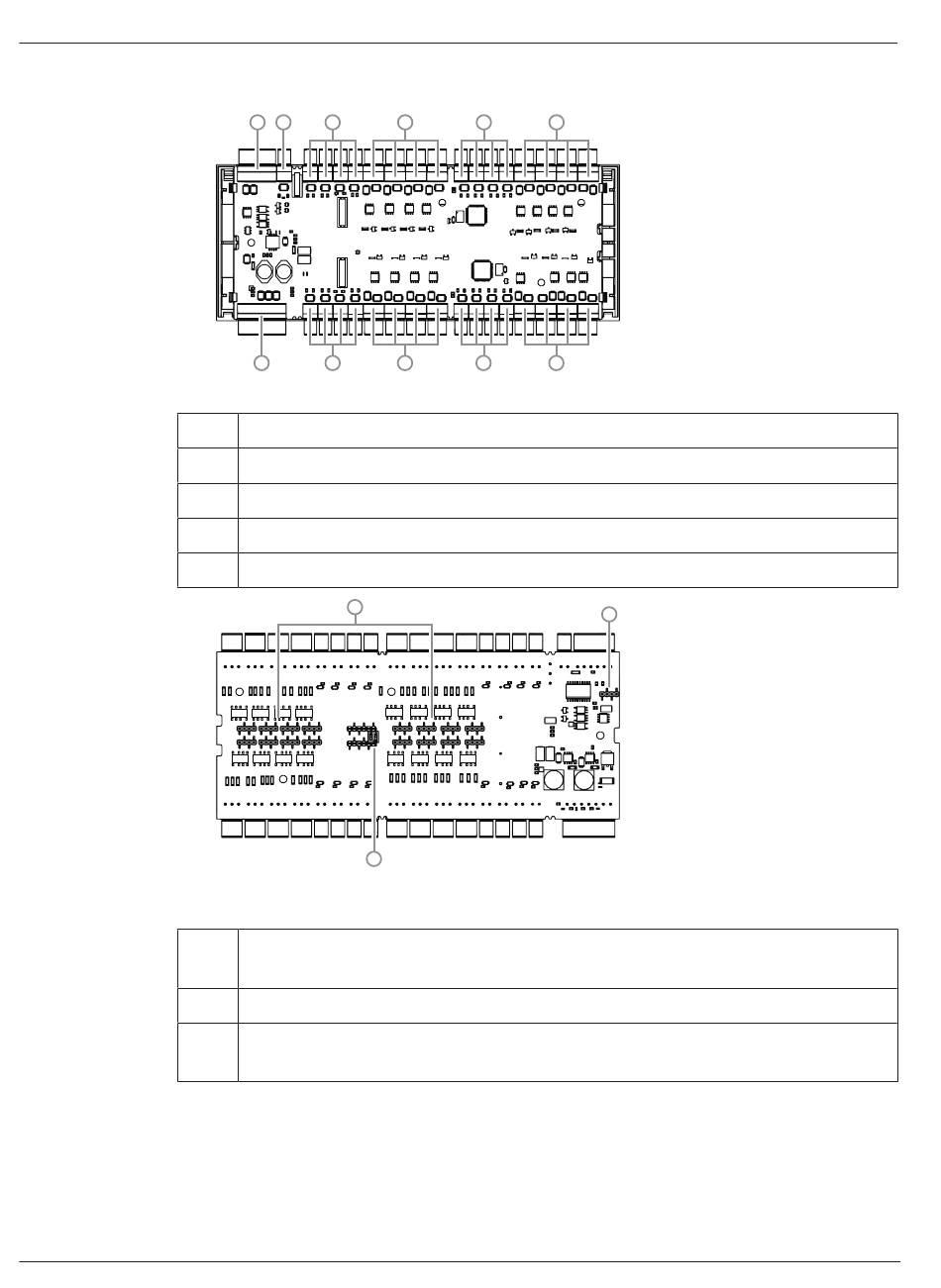

Abbildung 3.2: Übersicht – Schnittstellen
Abbildung 3.3: Jumper auf der Unterseite
2024-03 | V02 |
1
2
3
5
3
1
RS‑485-Bus für Erweiterungsmodul
2
Externer Sabotagekontakt
3
Anschlüsse für analoge Eingänge
4
Anschlüsse für Relaisausgänge
5
Anschluss für Stromversorgung
6
7
6
Jumper zum Einstellen einer freien Spannung vom Relaisausgang oder einer
eingeschleiften Spannung aus der internen Stromversorgung des Controllers
7
DIL-Schalter zum Einstellen der Boardadresse
8
Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem
Erdanschluss (Abschirmung) für den Bus des Erweiterungsmoduls
4
3
4
4
3
4
Installationshandbuch
Erweiterungsplatine 16 Eingänge/Ausgänge
8
Bosch Security Systems B.V.
