Hochdruckpumpe und Absetzbecken

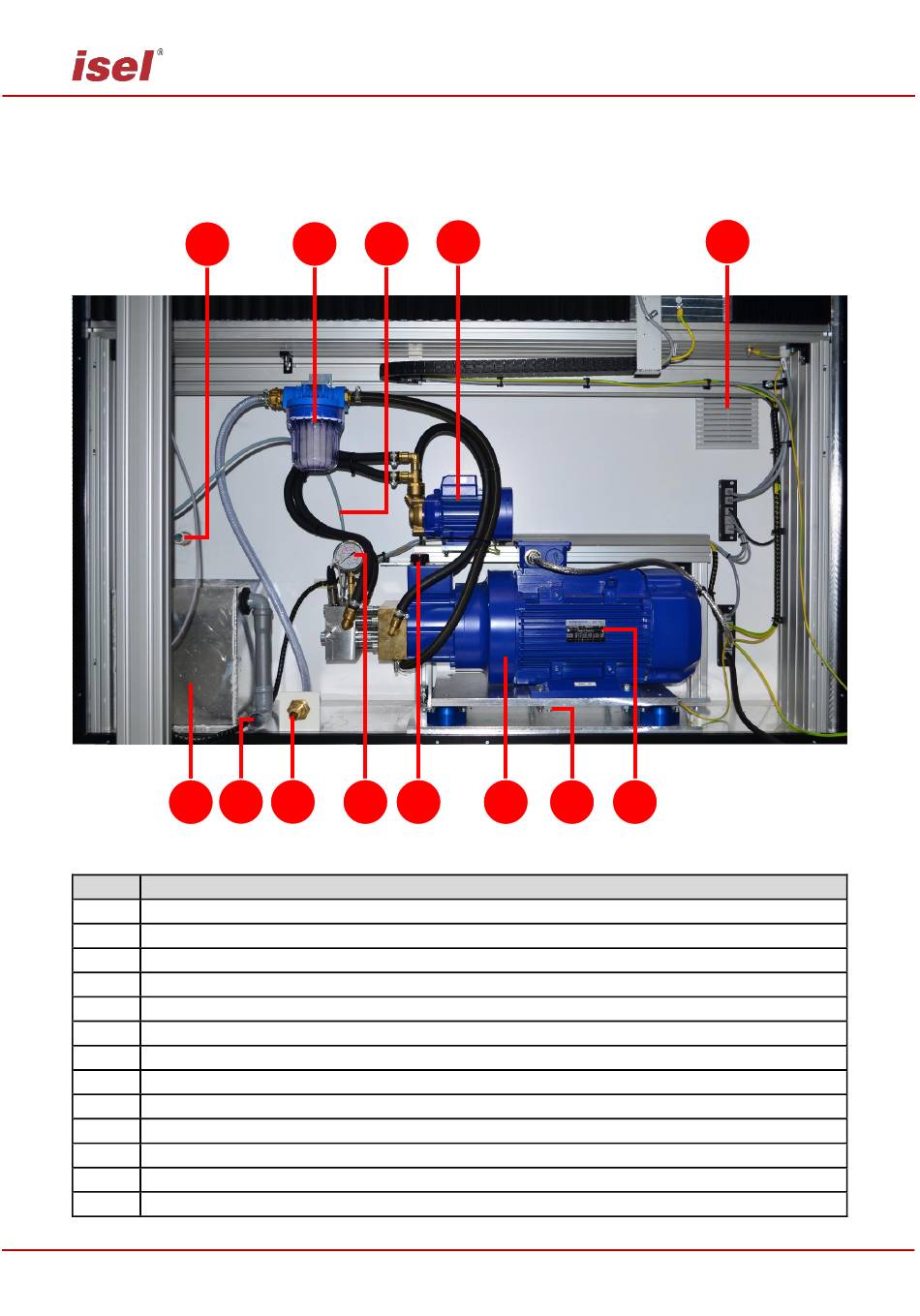

Die Hochdruckpumpe und das Absetzbecken befinden sich hinter der unteren Revisionsabdeckung.
13
1
2
Pos.
1
Absetzbecken
2
Abwasserausgang (DN30)
3
Anschluss Speisewasser (3/4 Zoll)
4
Manometer Wassereingang (Wasservordruck)
5
Öleinfüllstutzen der Hochdruckpumpe
6
Hochdruckpumpe 1.5
7
Pumpenbodenplatte mit Gewindebohrung für Pumpenfuß
8
Typenschild der Hochdruckpumpe
9
Lüfterabdeckung mit integriertem Filter (Schaltschrank)
10
Vordruckpumpe
11
Hochdruckleitung (Hochdruckpumpe → Schneidkopf)
12
Pumpenvorfilter
13
Wasserablaufstutzen des Beckenüberlaufs
10
12
11
3
4
5
