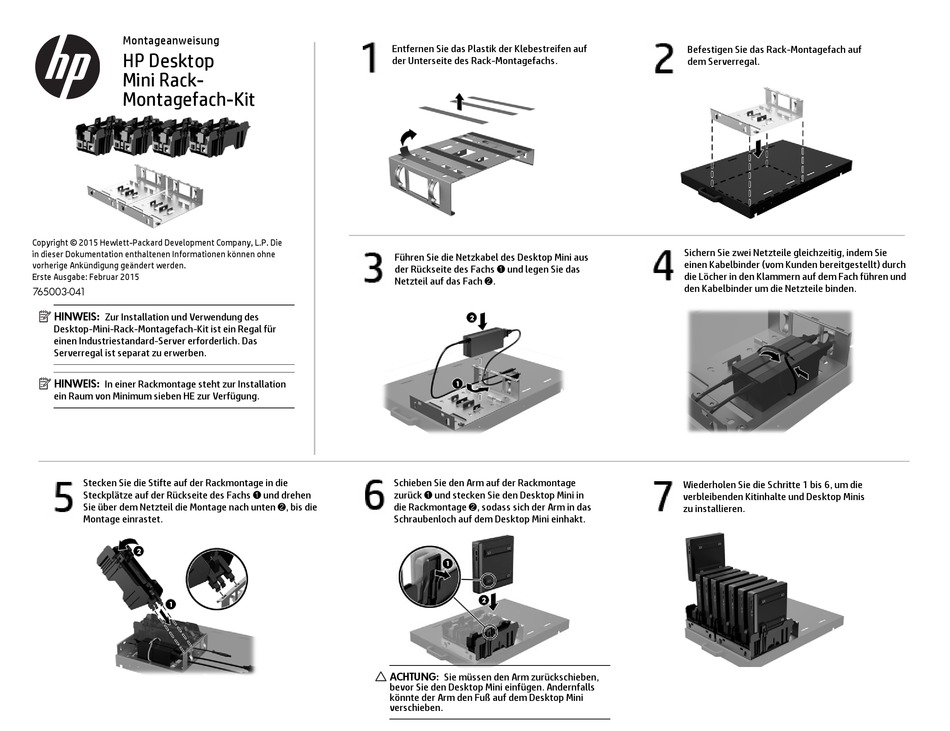

HP Mini Rack Montageanweisung

Montageanweisung

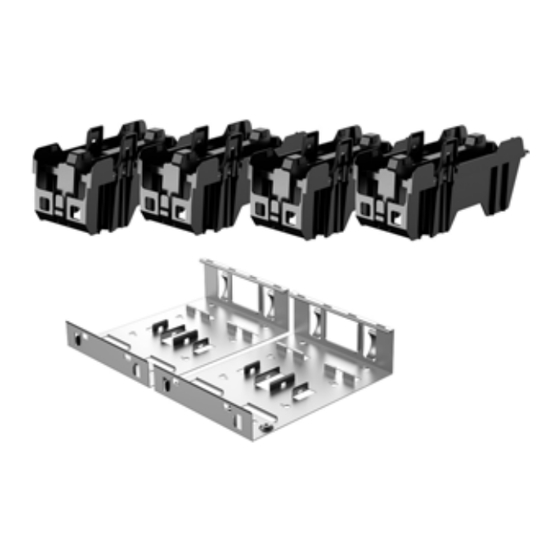

HP Desktop
Mini Rack-
Montagefach-Kit
Copyright © 2015 Hewlett-Packard Development Company, L.P. Die
in dieser Dokumentation enthaltenen Informationen können ohne
vorherige Ankündigung geändert werden.
Erste Ausgabe: Februar 2015
765003-041
HINWEIS:
Zur Installation und Verwendung des
Desktop-Mini-Rack-Montagefach-Kit ist ein Regal für
einen Industriestandard-Server erforderlich. Das
Serverregal ist separat zu erwerben.
HINWEIS:
In einer Rackmontage steht zur Installation
ein Raum von Minimum sieben HE zur Verfügung.
Stecken Sie die Stifte auf der Rackmontage in die
Steckplätze auf der Rückseite des Fachs 1 und drehen
Sie über dem Netzteil die Montage nach unten 2, bis die
Montage einrastet.
Entfernen Sie das Plastik der Klebestreifen auf
der Unterseite des Rack-Montagefachs.
Führen Sie die Netzkabel des Desktop Mini aus
der Rückseite des Fachs 1 und legen Sie das
Netzteil auf das Fach 2.
Schieben Sie den Arm auf der Rackmontage
zurück 1 und stecken Sie den Desktop Mini in
die Rackmontage 2, sodass sich der Arm in das
Schraubenloch auf dem Desktop Mini einhakt.
ACHTUNG: Sie müssen den Arm zurückschieben,
bevor Sie den Desktop Mini einfügen. Andernfalls
könnte der Arm den Fuß auf dem Desktop Mini
verschieben.
Befestigen Sie das Rack-Montagefach auf
dem Serverregal.
Sichern Sie zwei Netzteile gleichzeitig, indem Sie
einen Kabelbinder (vom Kunden bereitgestellt) durch
die Löcher in den Klammern auf dem Fach führen und
den Kabelbinder um die Netzteile binden.
Wiederholen Sie die Schritte 1 bis 6, um die
verbleibenden Kitinhalte und Desktop Minis
zu installieren.
