BAUANLEITUNG
115B
115-1.

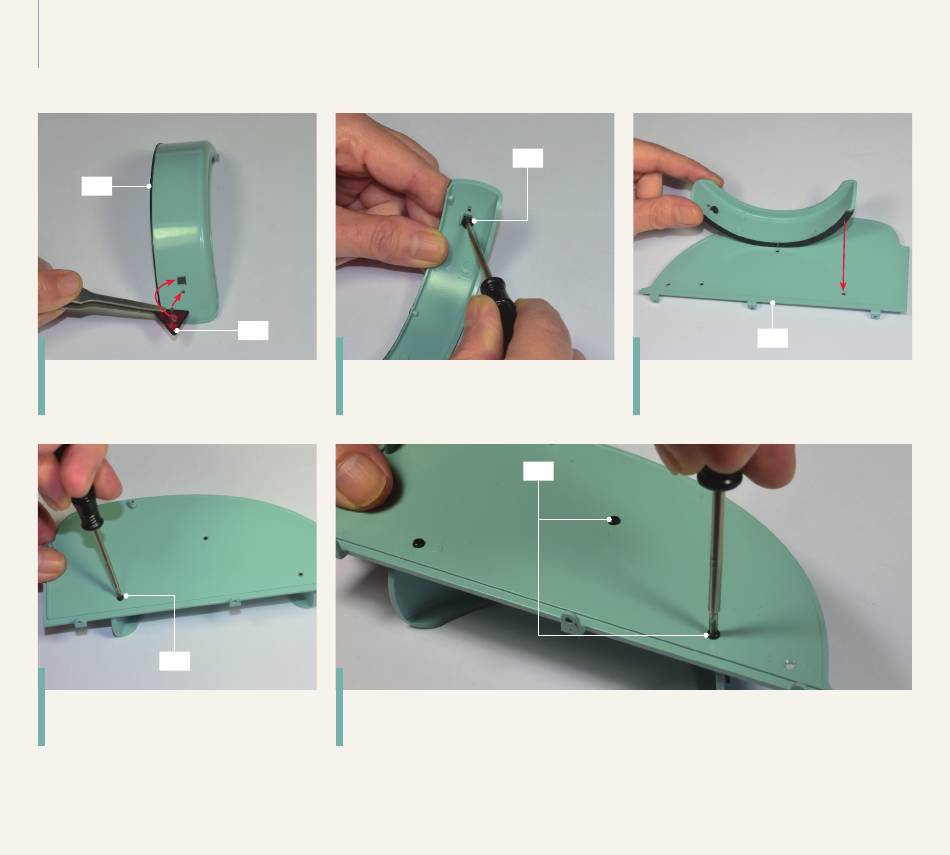

Stecken Sie den Reflektor 115C in die
entsprechende Aussparung an der Außenfläche des
Radkastens 115B. Die Teile passen nur in einer Richtung
zusammen.
AP
115-4.
Achten Sie darauf, den Radkasten nicht zu
verschieben, wenn Sie die Baugruppe umdrehen.
Beginnen Sie mit der Befestigung der Teile, indem Sie eine
Schraube AP in dem gezeigten Loch an der Innenseite der
Seitenwand anziehen.
4
115C
115-2.
Befestigen Sie den Reflektor von der Innenseite
des Radkastens in der gezeigten Bohrung mit einer
Schraube BP.
115-5.
Schließen Sie die Befestigung des Radkastens an der Seitenwand mit zwei weiteren Schrauben AP ab.
BP
115-3.
Bringen Sie den Radkasten an der Außenseite der
rechten Seitenwand 115A an. Richten Sie die Teile wie auf
dem Foto gezeigt aus.
AP
115A
