Die Vorderradaufhängung III

In dieser Ausgabe werden Sie weiter an der Vorderachse arbeiten und die Trommelbremsen sowie den

Stabilisator anbringen. Außerdem befestigen Sie das Rad, das Sie in Ausgabe 3 zusammengebaut haben.

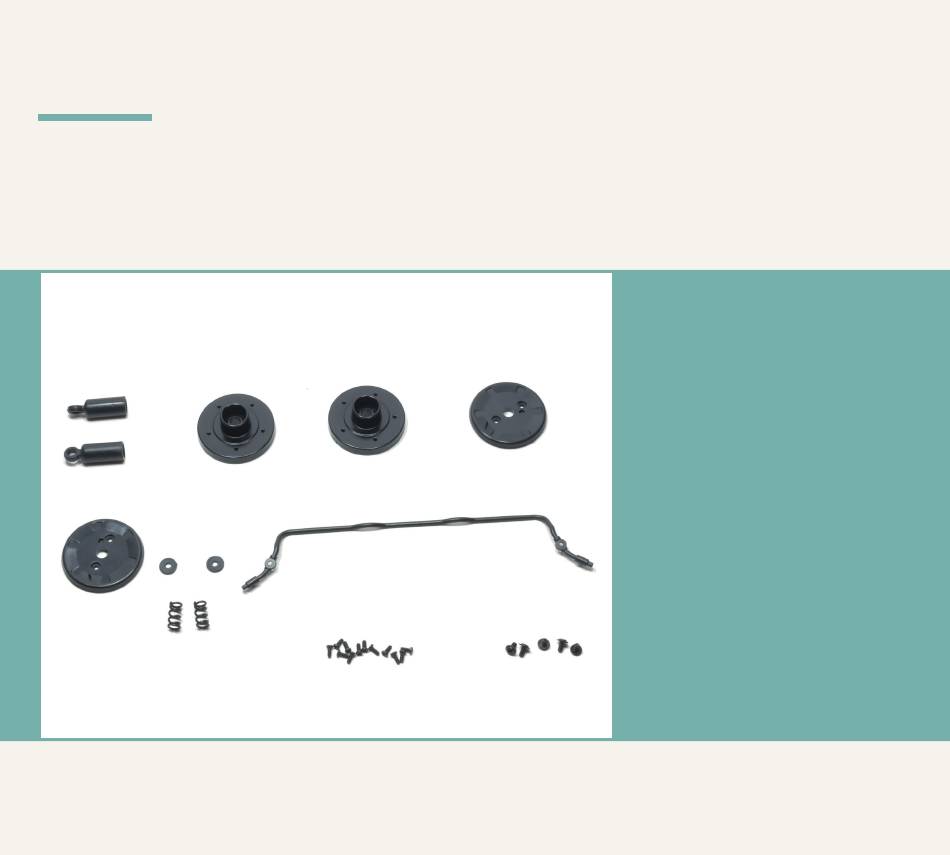

BAUTEILE IM ÜBERBLICK

Obere Teile der

Stoßdämpfer (x2)

Außenteile der

Trommelbremsen (x2)

Trommelbremse (links)

Trommelbremse (rechts)

Unterlegscheiben (x2)

Stabilisator

Federn (x2)

zwölf Schrauben (1.7 x 4 mm)

fünf Schrauben (2 x 4 x 5 mm)

Seite 1 Die Vorderradaufhängung III In dieser Ausgabe werden Sie weiter an der Vorderachse arbeiten und die Trommelbremsen sowie den Stabilisator anbringen. Außerdem befestigen Sie das Rad, das Sie in Ausgabe 3 zusammengebaut haben. BAUTEILE IM ÜBERBLICK Obere Teile der Stoßdämpfer (x2) Außenteile der Trommelbremsen (x2) Trommelbremse (links)
Seite 2 BAUANLEITUNG 5-1. Stecken Sie die beiden Federn 5G auf die Endstifte der Stoßdämpfer 4I, die Sie in Ausgabe 4 montiert haben. Richten Sie die Bauteile wie in der Abbildung gezeigt aus. 5-2. Platzieren Sie die oberen Teile des Stoßdämpfers 5A auf den Federn.
Seite 3 5-3. 5-4. Befestigen Sie die oberen Enden des Stoßdämpfers Montieren Sie die mit einem „L“ gekennzeichnete Trommelbremse 5C auf das linke Schwenklager. Befestigen Sie die mit zwei Schrauben EM an den vorderen Streben, die Sie Teile mit zwei Schrauben AM. in Ausgabe 4 zusammengebaut haben.
Seite 4 BAUANLEITUNG 5-7. Verbinden Sie den Stabilisator 5F mit dem Rest der Baugruppe, indem Sie die Komponenten wie abgebildet ausrichten. 5-8. Montieren Sie das in Ausgabe 3 zusammengebaute Befestigen Sie die Teile mit zwei Schrauben AM. Rad am rechten Ende der Vorderachse. Ziehen Sie fünf Schrauben AM in den auf dem Foto gezeigten Löchern fest, um das Rad an der Außenseite der Trommelbremsen 5B zu befestigen.
