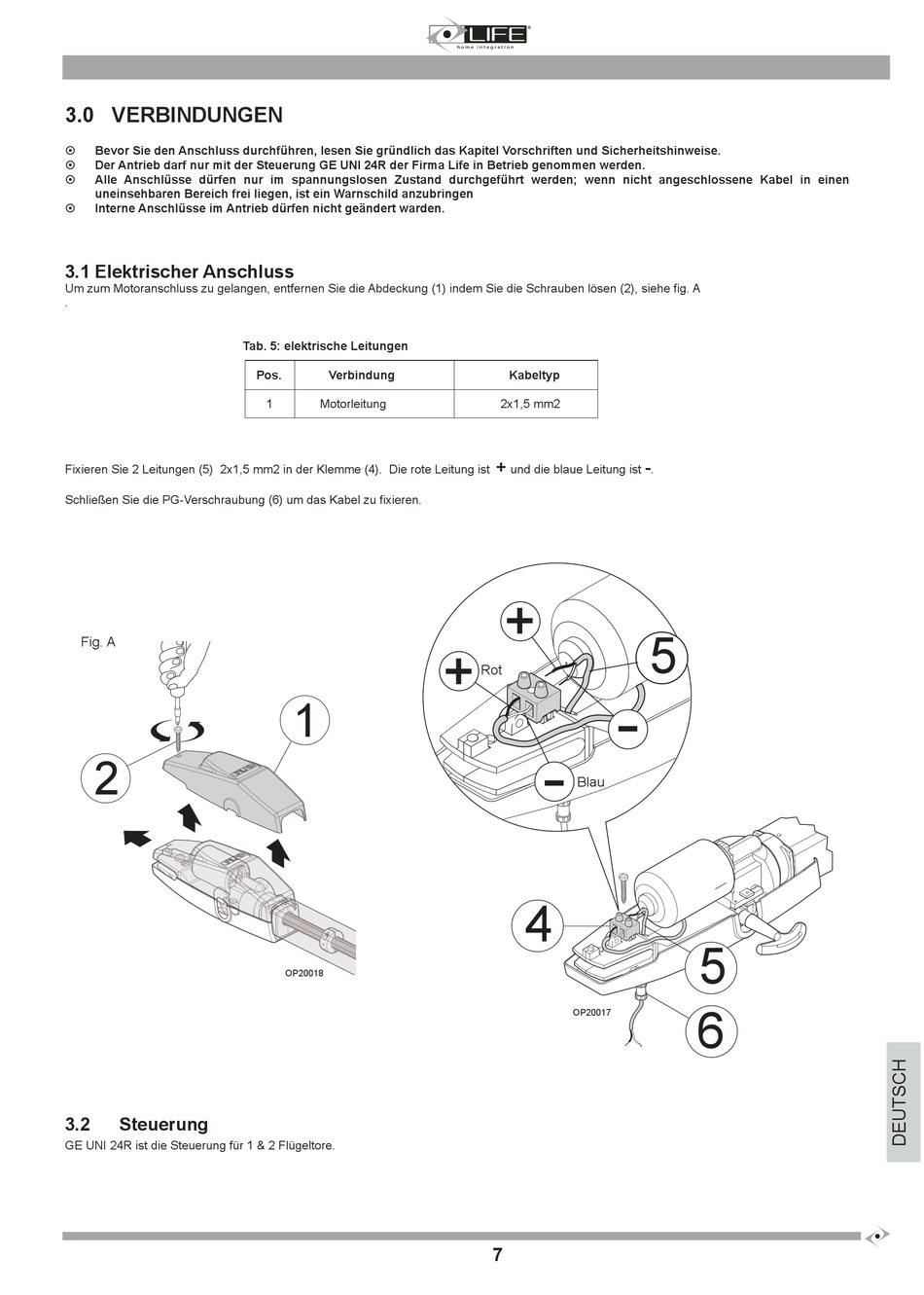

3.0 VERBINDUNGEN

Bevor Sie den Anschluss durchführen, lesen Sie gründlich das Kapitel Vorschriften und Sicherheitshinweise.
§
Der Antrieb darf nur mit der Steuerung GE UNI 24R der Firma Life in Betrieb genommen werden.
§
Alle Anschlüsse dürfen nur im spannungslosen Zustand durchgeführt werden; wenn nicht angeschlossene Kabel in einen
§
uneinsehbaren Bereich frei liegen, ist ein Warnschild anzubringen
Interne Anschlüsse im Antrieb dürfen nicht geändert warden.
§

3.1 Elektrischer Anschluss

Um zum Motoranschluss zu gelangen, entfernen Sie die Abdeckung (1) indem Sie die Schrauben lösen (2), siehe fig. A
.
Fixieren Sie 2 Leitungen (5) 2x1,5 mm2 in der Klemme (4). Die rote Leitung ist
Schließen Sie die PG-Verschraubung (6) um das Kabel zu fixieren.
Fig. A
2
3.2

Steuerung

GE UNI 24R ist die Steuerung für 1 & 2 Flügeltore.
Tab. 5: elektrische Leitungen
Pos. Verbindung
1 Motorleitung
1
OP20018
Kabeltyp
2x1,5 mm2
+ -
und die blaue Leitung ist .
5
Rot
Blau
4
OP20017
7
5
6
