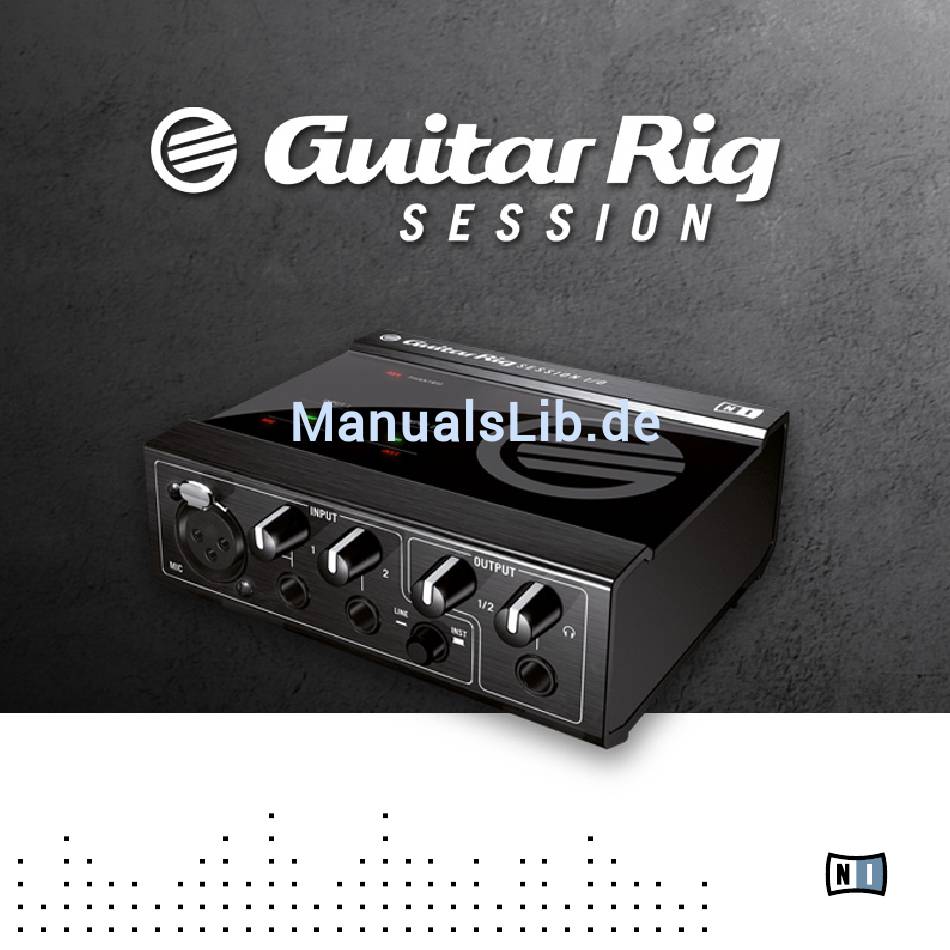

BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Native Instruments GUITAR RIG SESSION

Inhaltszusammenfassung für Native Instruments GUITAR RIG SESSION

  • Seite 1 BENUTZERHANDBUCH...
  • Seite 2 Der Inhalt dieses Dokuments kann sich unangekündigt ändern und stellt keine Verpflichtung seitens der Native Instruments GmbH dar. Die in diesem Dokument beschriebene Software wird unter einer Lizenzvereinbarung zur Verfügung gestellt und darf nicht kopiert werden. Ohne ausdrückliche schriftliche Genehmigung der Native Instruments GmbH, im Folgenden als Native Instruments be- zeichnet, darf kein Teil dieses Handbuchs in irgendeiner Form kopiert, übertragen oder anderweitig...
  • Seite 3 Germany Native Instruments GmbH Schlesische Str. 28 D-10997 Berlin Germany info@native-instruments.de www.native-instruments.de Native Instruments North America, Inc. 5631 Hollywood Boulevard Los Angeles, CA 90028 sales@native-instruments.com www.native-instruments.com © Native Instruments GmbH, 2009. Alle Rechte vorbehalten.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Willkommen zu GUITAR RIG SESSION! .................6 Vor der Inbetriebnahme – Wichtige Hinweise..............7 Seriennummern & Typenschild .................7 Sicheres Verwenden des Geräts ................7 2.2.1 Achtung ................... 7 2.2.2 Vorsicht ................... 8 2.2.3 Entsorgung ..................8 Haftungsausschluss ....................9 Die SESSION I/O Hardware ....................10 Die Vorderseite .....................
  • Seite 5 7 Technische Spezifikation ....................45 Anschlüsse und Buchsen: ..................45 7.2 Audio-Spezifikationen ...................45 Stromversorgung ....................48 Abmessungen und Gewicht ..................49 Umgebungsbedingungen ..................49 System-Anforderungen ..................49 7.6.1 Allgemeine Systemanforderungen ............49 7.6.2 Unterstützte Treiberschnittstellen ............49 7.6.3 Unterstützte Plattformen ..............49 GUITAR RIG SESSION – V...

  • Seite 6: Willkommen Zu Guitar Rig Session

    Songwriter. Sie besteht aus zwei Produkten: dem vielseitigen Audio Interface GUITAR RIG SESSION I/O und dem digitalen Gitarrenstudio GUITAR RIG 4 ESSENTIAL. GUITAR RIG SESSION I/O ist ein Audio Interface in Studio-Qualität, das für die Benutzung mit GUITAR optimiert ist – es funktioniert jedoch ebenso gut mit den meisten professionellen Audio-Softwares.

  • Seite 7: Vor Der Inbetriebnahme - Wichtige Hinweise

    2.1 Seriennummern & Typenschild GUITAR RIG SESSION wird mit zwei Seriennummern geliefert. Die Seriennummer für die SESSION I/O Hardware befindet sich auf der Unterseite des Geräts, ebenso wie das Typenschild, das die Modellbezeichnung sowie weitere technische Informationen enthält.

  • Seite 8: Vorsicht

    Sonnenlicht in einem geschlossenen Fahrzeug, auf Heizkörpern oder anderen Hitze erzeugenden Geräten). • Platzieren Sie das GUITAR RIG SESSION I/O nicht in einer instabilen Position, in der es herunterfallen könnte. Entfernen Sie sämtliche angeschlossenen Kabel, bevor Sie das GUITAR RIG SESSION I/O transportieren.

  • Seite 9: Haftungsausschluss

    Die Native Instruments GmbH kann zu keinem Zeitpunkt für etwaige Schäden oder Datenverluste zur Verantwortung gezogen werden, die durch unsachgemäßen Betrieb oder durch Modifikationen des GUITAR RIG SESSION I/O oder der zugehörigen Software entstehen. Zum Zeitpunkt der Publikation wurden die Informationen in diesem Handbuch als korrekt erachtet.

  • Seite 10: Die Session I/O Hardware

    3 Die SESSION I/O Hardware Dieses Kapitel gibt Ihnen einen Überblick über die Elemente des GUITAR RIG SESSION I/O. 3.1 Die Vorderseite Der XLR-Stecker (symmetrisch) dient zum Anschluss eines Mikrofons und nutzt den gleichen Preamp wie Input 1. Achten Sie bei Kondensatormikrofonen darauf, dass Phantomspeisung (Phantom Power) aktiviert ist.
  • Seite 11 Pegel funktionieren. Der gewählte Eingangstyp wird außerdem auf der Oberseite des Gerätes angezeigt (14/16). Dieser Knopf regelt die Lautstärke der Ausgänge 1/2. Der Kopfhörerausgang dient zum Anschluss von Stereokopfhöreren. Dieser Knopf regelt die Lautstärke des Kopfhörerausgangs. GUITAR RIG SESSION – 11...

  • Seite 12: Die Oberfläche

    Sie spielen, regeln Sie die Verstärkung von Input 1 bzw. Input 2 herunter. Hier wird angezeigt, welcher Signaltyp für Input 2 ausgewählt wurde: Instrument oder Line. Diese LED zeigt an, ob Phantomspeisung für den XLR-Eingang aktiviert ist. GUITAR RIG SESSION – 12...

  • Seite 13: Die Rückseite

    Diese Schnittstelle dient zur Diebstahlsicherung mit einem Kensington™-kompatiblen Kabelschloss. Der USB-Port ermöglicht den Anschluss des GUITAR RIG SESSION I/O an Ihren Computer. Damit das Gerät funktioniert, ist ein Anschluss erforderlich, der die USB 2.0 Spezifikation erfüllt. Verbinden Sie es am besten direkt mit einem USB 2.0 Port Ihres Computers und keinesfalls mit einem USB Hub ohne externe Spannungsversorgung.

  • Seite 14: Installation Unter Windows Xp/Vista

    4 Installation unter Windows XP/Vista Dieses Kapitel behandelt die Installation von GUITAR RIG SESSION unter Windows XP und Vista, mit Schwerpunkt auf dem SESSION I/O Audio Interface. Detaillierte Informationen zu GUITAR RIG 4 finden Sie in den Software-Handbüchern. Sie finden diese im Ordner Documentation im GUITAR-RIG-Installationsverzeichnis; direkt öffnen können Sie es über das Programm-Menü...
  • Seite 15 “Die Treiber-Software hat den Windows Logo Test nicht bestanden” oder “Windows kann den Herausgeber dieser Treiber-Software nicht verifizieren“. Dies ist kein Grund zur Beunruhigung. Klicken Sie einfach auf “Installation trotzdem fortsetzen” (XP) bzw. “Treiber trotzdem installieren” (Vista), um die Installation fortzusetzen. GUITAR RIG SESSION – 15...
  • Seite 16 • Die Treiber für das SESSION I/O Audio Interface. Wenn Sie bisher noch kein Produkt von Native Instruments besitzen, müssen Sie sich bei Native Instruments registrieren, indem Sie den Anweisungen auf den Bildschirm folgen. Mehr Informationen über die Erstellung eines NI User Accounts und über die Aktivierung von GUITAR RIG finden Sie im Setup Guide und im Service-Center-Handbuch.

  • Seite 17: Installation Der Hardware

    Sie es als einziges Gerät direkt an einem USB-2.0-Controller oder an einem USB-2.0- Hub mit eigener Stromversorgung betreiben. Auf Windows XP Systemen ist der Service Pack 2 notwendig – Sie können Ihre genaue Windows-Version im Fenster „Systemeigenschaften“ herausfinden. GUITAR RIG SESSION – 17...
  • Seite 18 Nach der erfolgreichen Installation wird das GUITAR RIG SESSION I/O beim Herstellen der Verbindung automatisch erkannt. Andernfalls starten Sie bitte die Installation erneut, wie oben beschrieben. Es werden nun verschiedene Treiber mit dem GUITAR RIG SESSION I/O verknüpft, wobei jedesmal ein Fenster erscheint, in dem Sie gefragt werden, wie Sie das neue Gerät instal- lieren möchten.
  • Seite 19 Falls Probleme auftreten, trennen Sie die Verbindung und warten Sie einige Sekunden. Beim erneuten Verbinden sollte das Interface erkannt werden. Falls das Problem weiter besteht, starten Sie den Computer mit angesclossenem GUITAR RIG SESSION I/O neu. GUITAR RIG SESSION – 19...

  • Seite 20: Konfiguration

    Sie die notwendigen Einstellungen vornehmen können. Um diese Einstellungen später zu bearbeiten, wählen Sie File > Audio and MIDI Settings aus dem Programm-Menü. 2. Wählen Sie auf der Audio Registerkarte ASIO als „Driver” aus. 3. Wählen Sie SESSION I/O aus dem Ausklappmenü „Device“. GUITAR RIG SESSION – 20...
  • Seite 21 – von minimal latency für Systeme mit hoher Prozessorleistung bis zu high latency für langsamere Computer. Wenn Sie mit der Konfiguration von Audio-Treibern schon Erfahrung haben und eine eigene Einstellung vornehmen wollen, wählen Sie User Defined Settings (siehe folgende Abschnitte). GUITAR RIG SESSION – 21...

  • Seite 22: Session I/O Als Standard-Audiogerät Nutzen

    Öffnen Sie Start > Systemsteuerung > Sounds und Audiogeräte. 2. Wählen Sie die Registerkarte “Audio”. 3. Wählen Sie als Default Device im Bereich „Soundwiedergabe“ und „Soundaufnahme“ den Eintrag SESSION I/O. 4. Klicken Sie auf OK, um den Dialog zu schließen. GUITAR RIG SESSION – 22...
  • Seite 23 3. Wählen Sie in der Geräteliste SESSION I/O aus und klicken Sie auf „Als Standard“. 4. Gehen Sie auf die Registerkarte “Aufnahme”. 5. Wählen Sie in der Geräteliste SESSION I/O aus und klicken Sie auf „Als Standard“. 6. Klicken Sie auf OK, um den Dialog zu schließen. GUITAR RIG SESSION – 23...

  • Seite 24: Audio-Verbindungen Und Pegel

    4. Drehen Sie die Eingangslautstärke des unbenutzten Kanals ganz runter, um Störgeräusche zu vermeiden. Falls Sie ein Instrument anschließen wollen, das ein Stereo-Signal erzeugt - z.B. einen Synthesizer - müssen Sie es mit beiden Eingangskanälen verbinden. GUITAR RIG SESSION – 24...
  • Seite 25 Um die optimale Klangqualität zu erzielen, müssen Sie das Interface mit einem aus- reichend verstärkten Eingangssignal ansteuern. Dazu müssen Sie den Regler “Input Level” (Eingangsempfindlichkeit) des GUITAR RIG SESSION I/O sorgfältig einstellen. Die Eingangspegel-LEDs helfen Ihnen dabei, indem sie über das eingehende Signal informiert:...

  • Seite 26: Ein Zweites Instrument Anschließen

    Achten Sie auf die Eingangs-Pegelanzeige in der Software - sie zeigt einen Ausschlag, wenn Sie spielen. Die Anzeige verfügt über einen integrierten Lautstärke-Regler, der die Eingangsverstärkung der Software regelt. Bitte stellen Sie ihn so ein, dass die höchstmögliche GUITAR RIG SESSION – 26...

  • Seite 27: Verbindung Des Ausgangs

    Anschluss eines Kopfhörers. Vergewissern Sie sich, bevor Sie Ihr Verstärker-System anschalten, und insbesondere bevor Sie Ihre Kopfhörer aufsetzen, dass alle Lautstärkeregler der SESSION I/O vollständig heruntergedreht sind. Verbinden Sie die Ausgangsstecker mit dem Eingang Ihres Wiedergabesystems. Stellen sie an letzerem die gewohnte Lautstärke ein. GUITAR RIG SESSION – 27...
  • Seite 28 Sie spielen, bis die gewünschte Lautstärke erreicht ist. Sofern Ihr Instrument nur einen Kanal nutzt, stellen Sie bitte den Gain-Regler des anderen Kanals auf Null. Sie sind nun am Ende der Installation angelangt und können sofort loslegen! GUITAR RIG SESSION – 28...

  • Seite 29: Installation Unter Mac Os X

    5 Installation unter Mac OS X Dieses Kapitel behandelt die Installation von GUITAR RIG SESSION unter Mac OS, mit Schwerpunkt auf dem SESSION I/O Audio Interface. Detaillierte Informationen zu GUITAR RIG 4 finden Sie in den Software-Handbüchern. Sie finden diese im Ordner Documentation im GUITAR-RIG-Installationsverzeichnis; direkt öffnen können Sie es über das Programm-Menü...
  • Seite 30 Workstation (DAW) benutzen. Auf einem MacOS Computer werden die Formate VST, AU und RTAS® unterstützt. • NATIVE INSTRUMENTS SERVICE CENTER – Diese Anwendung ist für die Produktaktivierung und das Update-Management zuständig. Bitte konsultieren Sie den Setup Guide für Details zur Produktaktivierung.

  • Seite 31: Installation Der Hardware

    Wenn Sie bisher noch kein Produkt von Native Instruments besitzen, müssen Sie sich bei Native Instruments registrieren, indem Sie den Anweisungen auf den Bildschirm folgen. Mehr Informationen über die Erstellung eines NI User Accounts und über die Aktivierung von GUITAR RIG finden Sie im Setup Guide und im Service-Center-Handbuch.

  • Seite 32: Konfiguration

    Beim ersten Start der Software wird automatisch der Dialog “Audio Setup” geöffnet, in dem Sie die notwendigen Einstellungen vornehmen können. Um diese Einstellungen später zu bearbeiten, wählen Sie Guitar Rig 4 > Preferences aus dem Programm-Menü. GUITAR RIG SESSION – 32...

  • Seite 33: Session I/O Als Standard-Audiogerät Nutzen

    Fehler mehr auftreten. 5.3.2 SESSION I/O als Standard-Audiogerät nutzen Wenn Sie SESSION I/O für die Wiedergabe sämtlicher Audio-Software (nicht nur für die Musikproduktion) benutzen wollen, müssen Sie es als Standard Audio Interface einrichten. GUITAR RIG SESSION – 33...

  • Seite 34: Audio-Verbindungen Und Pegel

    3. Wählen Sie auf dem Tab Sound Effects im Menü „Warntöne und Klangeffekte abspielen über“ den Eintrag GUITAR RIG SESSION I/O. 4. Wählen Sie auf der Registerkarte “Wiedergabe” GUITAR RIG SESSION I/O aus der Liste „Wählen Sie ein Gerät für die Sound-Wiedergabe“.

  • Seite 35: Anschließen Des Audio-Eingangs Und Anpassen Des Eingangspegels

    Synthesizer - müssen Sie es mit beiden Eingangskanälen verbinden. Um die optimale Klangqualität zu erzielen, müssen Sie das Interface mit einem aus- reichend verstärkten Eingangssignal ansteuern. Dazu müssen Sie den Regler “Input Level” (Eingangsempfindlichkeit) des GUITAR RIG SESSION I/O sorgfältig einstellen. GUITAR RIG SESSION – 35...

  • Seite 36: Ein Zweites Instrument Anschließen

    Bedingung, dass beide den gleichen Ausgangspegel erzeugen (Line oder Instrument). Verbinden Sie Ihr zweites Instrument mit dem zweiten Eingangsstecker und stellen sie die entsprechende Vorverstärkung ein, wie im vorherigen Abschnitt erklärt. Bei einm Stereo-Instrument muss der zweite Kanal verbunden sein, um Stereo-Sound zu erhalten. GUITAR RIG SESSION – 36...

  • Seite 37: Das Input-Level In Guitar Rig 4

    5.4.3 Das Input-Level in GUITAR RIG 4 Es wird vorausgesetzt, dass Ihre Gitarre nun mit dem GUITAR RIG SESSION I/O verbunden und die Eingangsempfindlichkeit optimal ausgesteuert ist (siehe Abschnitt 4.4.1). Nun müssen wir uns versichern, dass das Eingangssignal auch in der Software bei optimaler Lautstärke verarbeitet wird.
  • Seite 38 Sie die Kopfhörer-Lautstärke am SESSION I/O vorsichtig auf, während Sie spielen, bis die gewünschte Lautstärke erreicht ist. Sofern Ihr Instrument nur einen Kanal nutzt, stellen Sie bitte den Gain-Regler des anderen Kanals auf Null. Sie sind nun am Ende der Installation angelangt und können sofort loslegen! GUITAR RIG SESSION – 38...

  • Seite 39: Fehlersuche

    Bitte besuchen Sie die folgende URL, um das Support Team zu kontaktieren: http://native-instruments.com/support/ Alle Produkte von Native Instruments werden während der Entwicklungsphase ausgiebig in verschiedenen Anwendungssituationen getestet. Sollte Ihr Produkt dennoch umgetauscht werden müssen, wird Ihnen das Technik Support Team eine RA (Return Authorization) Nummer zuweisen, um die Verarbeitung Ihrer Umtauschware zu beschleunigen.

  • Seite 40: Audio-Probleme Beheben

    Wenn die Tonausgabe verzerrt klingt, obwohl Sie in GUITAR RIG 4 keinen Distortion-Effekt einsetzen, ist möglicherweise die Eingangsempfindlichkeit des SESSION I/O zu hoch ein- gestellt. Bitte regeln Sie das „Input Level“ am GUITAR RIG SESSION I/O her unter, um eine Übersteuerung der Vorstufe zu vermeiden. Sollte sich die Übersteuerung der Vorstufe so nicht beheben lassen, verringern Sie bitte die Lautstärke an der Gitarre selbst.

  • Seite 41: Störgeräusche

    Trennen Sie alle Geräte vom Stromkreis, die Sie zur Zeit nicht benutzen, z.B. Peripheriegeräte Ihres Computers (externe Festplatten, CD-Brenner). • Schalten Sie eine DI-Box zwischen den Ausgang des GUITAR RIG SESSION I/O und den Eingang Ihres Verstärkers. Die meisten DI-Boxen verfügen über einen „Ground Lift“-Schalter, der es ermöglicht, die Masseschleife zu unterbrechen.

  • Seite 42: Probleme Mit Der Hardware

    • Falls Ihr Computer nicht in der Lage ist, eine ausreichende Stromversorgung zu garantieren, versuchen Sie, das GUITAR RIG SESSION I/O als einziges Gerät an einen USB 2.0 Hub mit externer Stromversorgung anzuschließen. Vermeiden Sie es, weitere bus-gespeiste Geräte an den Hub anzuschließen, weil jedes zusätzliche Gerät die für die SESSION I/O zur Verfügung stehende Stromstärke reduziert.

  • Seite 43: Verwenden Des Session I/O Mit Einem Laptop

    • Im Falle einer Funktionsstörung überprüfen Sie zunächst, ob das GUITAR RIG SESSION I/O funktioniert, wenn Sie andere USB-Geräte von Ihrem Computer trennen. • Falls bei der Audio-Wiedergabe Aussetzer oder andere Probleme auftreten, verbinden Sie das GUITAR RIG SESSION I/O mit einem anderen USB-2.0-Port.
  • Seite 44 Laptops sind häufig mit integrierten Geräten ausgestattet, die zu Fehlern in der Audio- Verarbeitung führen können. Eine weit verbreitete Fehlerquelle sind Netzwerk- oder W-LAN- Adapter. Es kann notwendig sein, diese Geräte zu deaktivieren, während Sie mit GUITAR RIG SESSION arbeiten. GUITAR RIG SESSION – 44...

  • Seite 45: Technische Spezifikation

    2 Ausgangs-Buchsen (Out 1, Out 2) für monofone 6,3mm-Klinkenstecker, symmetrisch oder unsymmetrisch • 1 Kopfhöreranschluss für 6,3mm-Stereo-Klinkenstecker • 1 USB-2.0-Buchse Typ B 7.2 Audio-Spezifikationen Audio-Eingänge (A/D) Kanäle Samplingrate (Abtastfrequenz) 44.1, 48, 88.2, 96, 192 kHz Bit-Auflösung 16, 24 Bit Wandler Cirrus Logic GUITAR RIG SESSION – 45...
  • Seite 46 Line-Eingang Eingangswiderstand 44 kΩ unsymmetrisch & symmetrisch Endausschlagspegel bei maximalem Gain -2,19 dBu Maximaler Eingangspegel +15 db unsymmetrisch & symmetrisch SNR (gewichtet) 96,2 dB THD + N 0,008% Frequenzbereich 10 - 40000 Hz (-1 dB) GUITAR RIG SESSION – 46...
  • Seite 47 +9 db unsymmetrisch SNR (gewichtet) 95,9 dB THD + N 0,008% Frequenzbereich 10 - 40000 Hz (-1 dB) Audio-Ausgänge (D/A) Kanäle Samplingrate (Abtastfrequenz) 44.1, 48, 88.2, 96, 192 kHz Bit-Auflösung 16, 24 Bit Wandler Cirrus Logic GUITAR RIG SESSION – 47...

  • Seite 48: Stromversorgung

    Es wird nur Strom vom USB-Bus benötigt, kein Netzteil oder Batterie erforderlich. Die Funktion kann nur garantiert werden, wenn dieses Produkt entweder als einziges Gerät am USB-2.0- Controller oder über einen USB-2.0-Hub mit eigener Stromversorgung betrieben wird. GUITAR RIG SESSION – 48...

  • Seite 49: Abmessungen Und Gewicht

    • Mac OS® X: Core Audio™ • Windows®: ASIO® (empfohlen), DirectSound™, WASAPI™ 7.6.3 Unterstützte Plattformen • Mac OS® X: Stand-alone, VST®, Audio Units™, RTAS® (Pro Tools 7/8) • Windows®: Stand-alone, VST®, RTAS® (Pro Tools 7/8) GUITAR RIG SESSION – 49...
