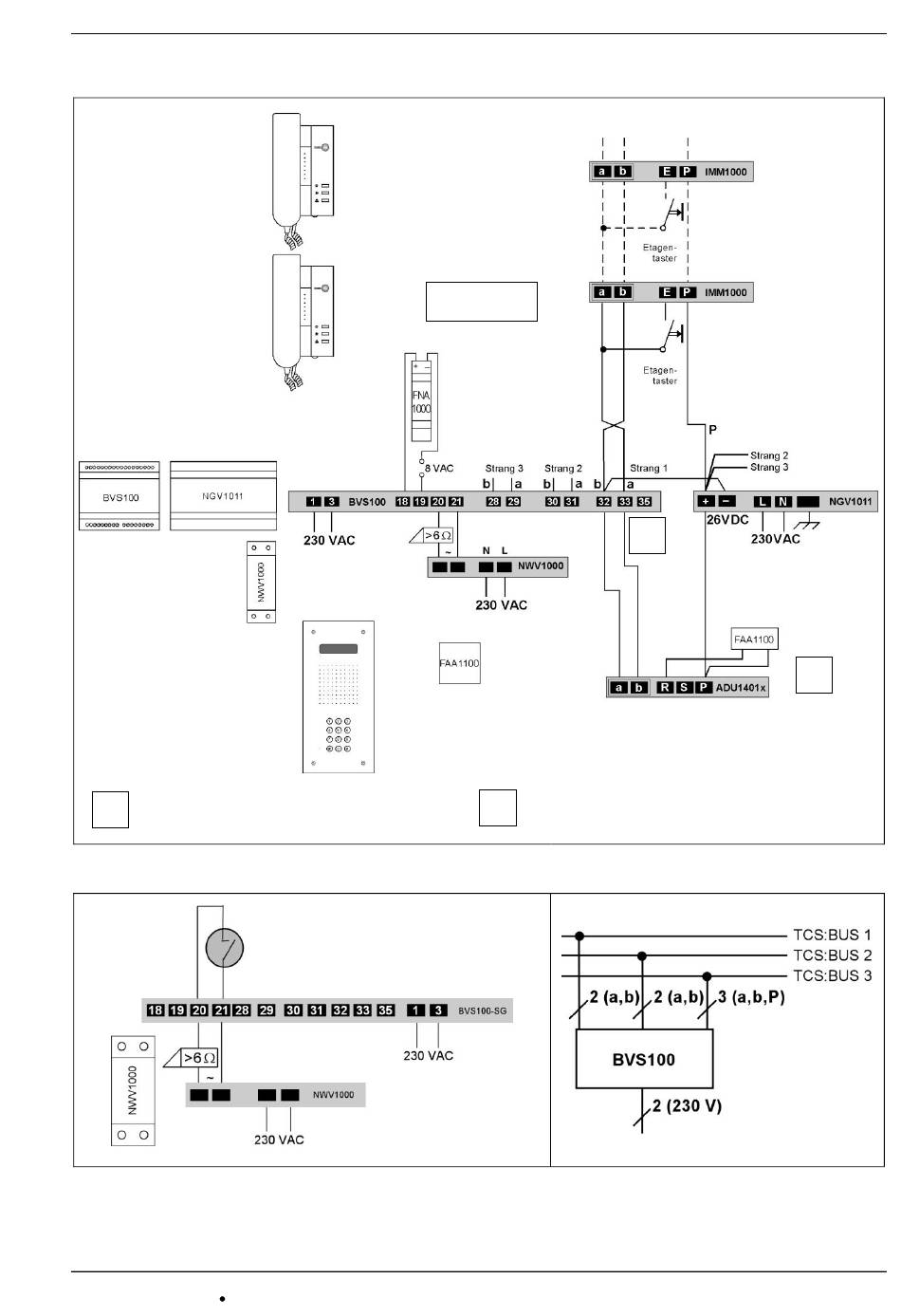

Schaltungsbeispiel: BVS100 mit NGV1011
Wenn zwei oder mehr Außenstationen
1
angeschlossen sind, FAA1100 verwenden
Schaltungsbeispiel mit Postschloss
Optional kann der Türöffner mit einem zusätzlichen Schlüsselschalter (Postschloss) akti-
viert werden. Schließen Sie das Postschloss nur so wie im Schaltungsbeispiel an!
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: hotline@tcsag.de
5
I(a
) = 60 mA
max
je Strang
Außenstationen an diesen Strang anschließen
2
(Klemmen 32, 33), P an NGV1011 Klemme +!
Anschlussplan
N L
2
Technische Änderungen vorbehalten.
PI_bvs100sg_Art0002821_2v4.doc 2A
