- Seite 1 Produktinformation Versorgungs- und Steuergerät VBVS30 für Unteranlagen mit Video mit einem Strang TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc mi...
-
Seite 2: Inhaltsverzeichnis
Entfernen der Steckbrücke J ..................11 Einstellen der Bildqualität ....................11 Programmierung der Klingeltasten von Außenstationen............12 Service..........................12 Lieferumfang 1 x VBVS30 1 x Produktinformation TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 3: Sicherheitshinweise
• Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. Begriffe... -

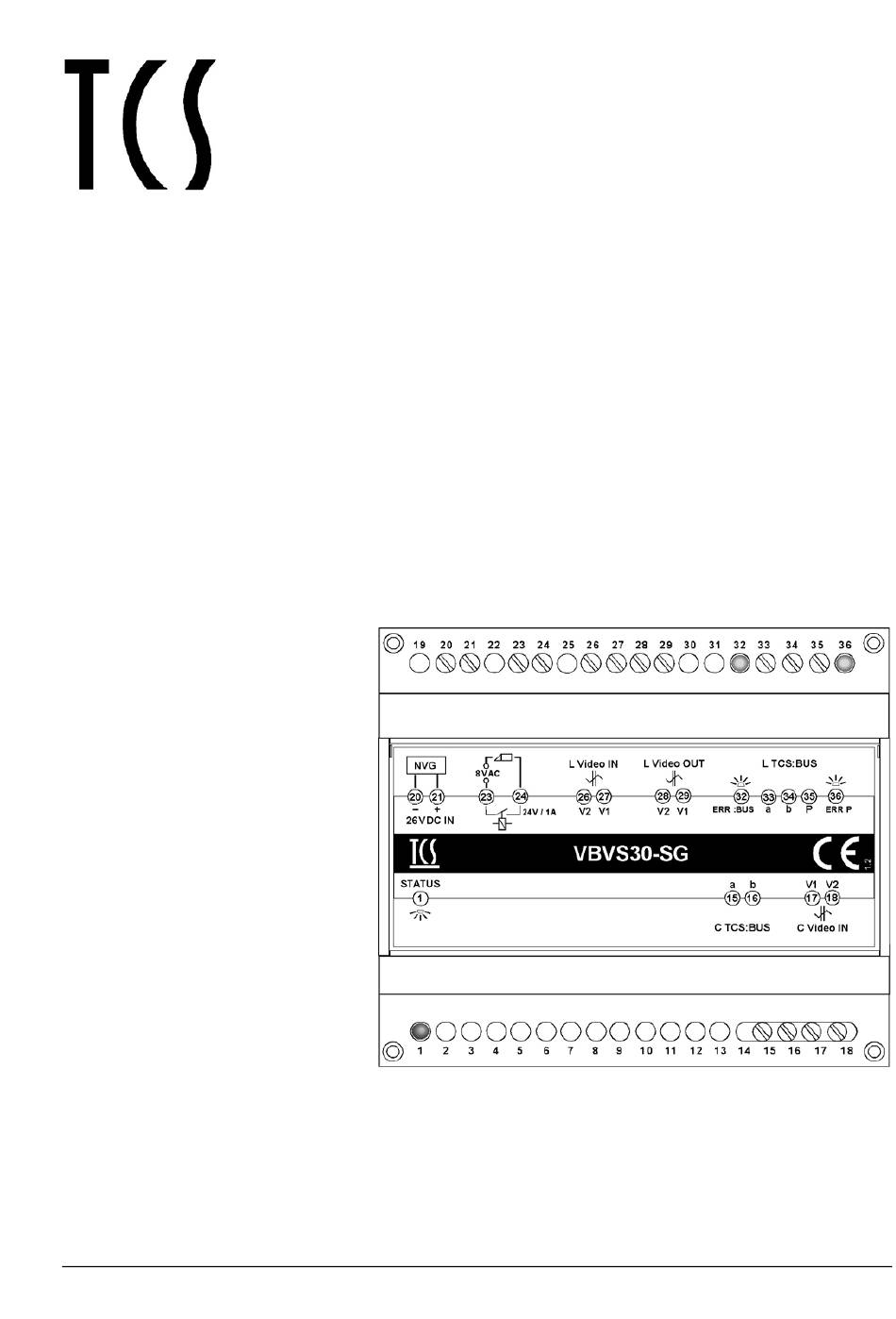

Seite 4: Geräteübersicht
C TCS:BUS und L TCS:BUS: 500 V EMV konform: nach EN 50081 und EN 50082-2 Funkentstörung: gemäß EN 55011 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 5: Verwendung
Das VBVS30 dient zur Verbindung von Unteranlagen zu Großanlagen mit Video und zur dezentralen Versorgung von separaten Unteranlagen. Es ist die Schnittstelle der Unteranlage zum Central TCS:BUS, d. h. es verbindet die Un- teranlage mit einer Zentrale und/oder Hauptaußenstation. Das VBVS30 wird (anlagenspezifisch) als vorkonfiguriertes Gerät geliefert. -
Seite 6: Zusatz-Funktionen
Anschließen 1. Isolieren Sie die Leitungsenden ab. 2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 7: Schaltungsbeispiel: Local Tcs:bus, Audio-Anlage
08/2006 Schaltungsbeispiel: Local TCS:BUS, Audio-Anlage TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 8: Anschlussplan (Mit Anlage)
08/2006 Anschlussplan (mit Anlage) Unteranlage 2 Unteranlage 1 ... weitere Unteranlagen TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 9: Anschlussplan
08/2006 Anschlussplan Blockschaltbild VBVS30 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_vbvs30sg_Art0010503_1v5.doc... -
Seite 10: Inbetriebnahme
• Prüfen Sie die a- und b-Ader auf Kurzschluss. • Schalten Sie die Netzspannung ein. Hinweis: Der Türöffnerkontakt des VBVS30 funktioniert nur, wenn die AS-Adresse der Außen- station am L TCS:BUS eingestellt (AS größer als 0) und gesperrt ist. Automatische Kurzschlussprüfung Erfolgt bei einem Kurzschluss im Local TCS:BUS (L TCS:BUS). -
Seite 11: Einstellungen
Siehe dazu Produktinformationen und Bedienungsanleitungen der ange- schlossenen Innen- und Außenstation sowie in „TCS-Installer Audio“. 2. Drücken Sie den Deckel des VBVS30 vorsichtig nach oben auf und drehen Sie den Kontrastregler, bis Farbe und Kontrast bestmöglich sind. 3. Drehen Sie den Helligkeitsregler 1, bis die Helligkeit optimal ist. -
Seite 12: Programmierung Der Klingeltasten Von Außenstationen
Fragen richten Sie bitte an unsere TCS HOTLINE 0700 82 74 68 54 (12 ct/Minute bei Anruf aus dem deutschen Festnetz) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
