Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente

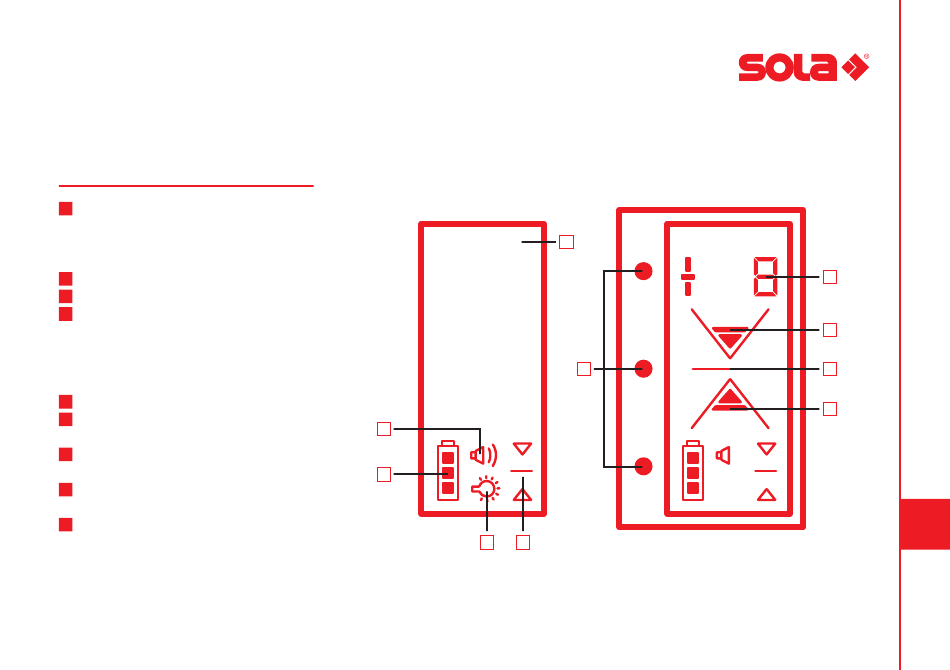

3.3 REC RRD2 Display
1
Status Signalton
·
nur Lautsprecher -> stumm
·
Lautsprecher mit 2 Strichen -> mittel
·
Lautsprecher mit 3 Strichen -> sehr laut
2
Status Batterie
3
Status Beleuchtung EIN/AUS
4
Status Empfindlichkeit
·
1 Strich
± 1.0 mm
·
3 Striche
± 2.0 mm
·
5 Striche
± 5.0 mm
·
7 Striche
± 10.0 mm
5
Status Einheit mm/cm
6
Groborientierung Empfängerposition
zur mittigen Referenz des Laserstrahls
7
Vorgabe Verfahrensrichtung zur
mittigen Referenz des Laserstrahls
8
Abweichung 0 – 40 mm zur mittigen
Referenz des Laserstrahls
9
Mittige Referenz des Laserstrahls
mm
1
2
3
4
5
6
mm
8
7
9
7
DE
8
