Inhaltszusammenfassung für Sola REC RRD2

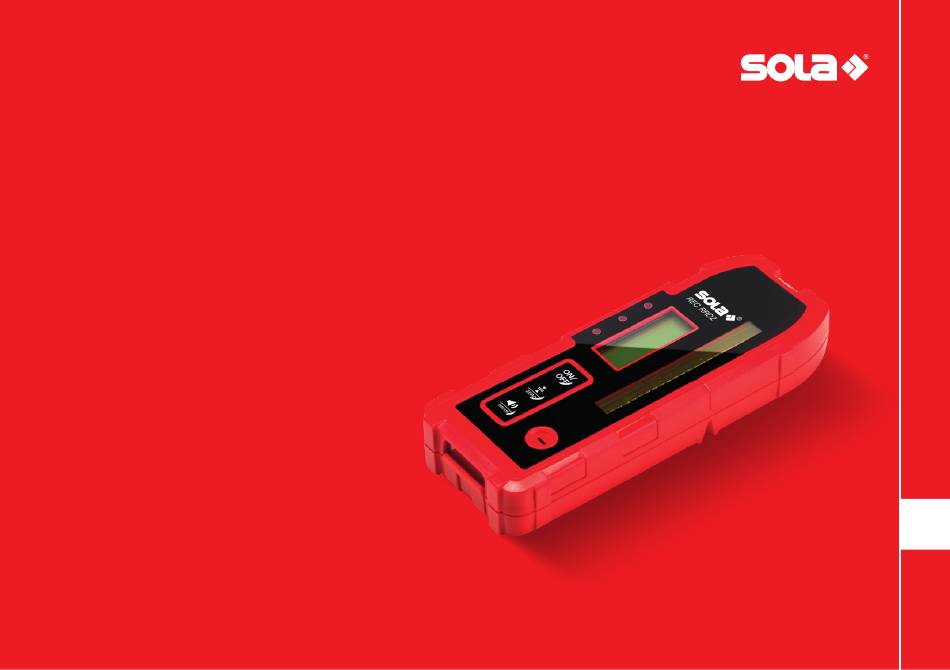

- Seite 1 Gebrauchsanweisung REC RRD2 Handempfänger www.sola.at...
- Seite 2 (Originalfassung) Zu dieser Anleitung Herzlichen Glückwunsch zum Kauf Ihres neuen REC RRD2! Sie haben ein SOLA-Messgerät erworben, das Ihre Arbeit einfacher, präziser und schneller macht. Um den vollen Funktionsumfang dieses Messgerätes zu nutzen und um eine sichere Bedienung zu gewährleisten, beachten Sie bitte folgende Hinweise: ∙...
- Seite 3 Passion for Precision Inhalt 6. Inbetriebnahme 1. Allgemeine Hinweise 2. Lieferumfang 7. Bedienung 8. Wartung, Lagerung und Transport 3. Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente 9. Entsorgung 4. Technische Daten 10. Herstellergarantie 11. EG-Konformitätserklärung 5. Sicherheitshinweise www.sola.at...
- Seite 4 Allgemeine Hinweise 1. Allgemeine Hinweise 1.1 Signalworte und ihre Bedeutung 1.2 Piktogramme und weitere Hinweise GEFAHR 1.2.1 Warnzeichen Für eine unmittelbar drohende Gefahr, Warnung vor die zu schweren Körperverletzungen allgemeiner Gefahr oder zum Tod führt. WARNUNG 1.2.2 Symbole Für eine möglicherweise gefährliche Vor Benutzung Gebrauchs- Batterie nicht ins Situation, die zu schweren Körper-...
- Seite 5 Lieferumfang 2. Lieferumfang 2.1 Lieferumfang RED RRD2 1 Empfänger REC RRD2 1 Klampe REC RRD2 4 1.5 V Batterien Mignon (AA)
- Seite 6 3. Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente 3.1 Bestimmungsgemäße Verwendung Der REC RRD2 ist ein Handempfänger, mit welchem eine einzelne Person in der Lage ist, Linienlaserstrahlen horizontal und vertikal zu empfangen. Das Gerät ist vorzugsweise für den Gebrauch in Innenräumen bestimmt. Für Außenanwendungen muss darauf geachtet werden, dass die Umgebungsbedingungen denen im Innenraum entsprechen.
- Seite 7 Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente 3.2 REC RRD2 Gerätebauteile Waagrecht-Libelle Senkrecht-Libelle Markierstelle Taste «ON/OFF» für EIN/AUS und Displaybeleuchtung Taste «Empfindlichkeitsumschaltung» für Einstellung 1, 2, 5 und 10 mm Taste «VOL» für Lautstärkenregelung und Umschaltung mm/cm Display vorne Detektionsfenster für Laserstrahl...
- Seite 8 Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente 3.3 REC RRD2 Display Status Signalton · nur Lautsprecher -> stumm · Lautsprecher mit 2 Strichen -> mittel · Lautsprecher mit 3 Strichen -> sehr laut Status Batterie Status Beleuchtung EIN/AUS Status Empfindlichkeit · 1 Strich ±...
- Seite 9 Beschreibung, Gerätebauteile, Anzeige- und Bedienungselemente 3.4 REC RRD2 Klampe Befestigungsschraube mit ¼" Gewinde Führungsstift Verstellschraube für Klemmung...
- Seite 10 Technische Daten 4. Technische Daten Arbeitsbereich r = 300 m* Gewinde für Halterung ¼" Größe Detektionsfenster 90 mm Gewicht ohne Batterie 257 g ∙ Superfein ± 1.0 mm Max. Empfindlichkeit Dimension 192 × 73 × 29 mm ∙ Fein ± 2.0 mm * je nach Umgebungsbedingungen am Arbeitsplatz.
- Seite 11 Anwendung Sicherheitsmängel auftreten. ∙ Er sorgt dafür, dass das Produkt bei Mängeln nicht weiter betrie- Der Handempfänger REC RRD2 ist für den Einsatz in ben wird und führt es einer fachgerechten Instandsetzung zu. dauernd für Menschen bewohnbarer Atmosphäre geeignet.
- Seite 12 ∙ Batterien und Akkus nicht öffnen und keinen 5.4.1 Allgemein mechanischen Belastungen aussetzen. ∙ Reparatur ausschliesslich durch SOLA durchführen lassen. VORSICHT Sturz, längere Lagerung, Transport oder andere mechanische WARNUNG Einwirkungen können zu fehlerhaften Messergebnissen führen. Hohe Umgebungstemperaturen und Eintauchen in Flüssig- Gerät vor Benutzung auf Beschädigungen prüfen.
- Seite 13 Sicherheitshinweise WARNUNG WARNUNG Durch Kurzschluss oder sachwidrige Verwendung können Bat- Bei unsachgemäßer Entsorgung können Sie sich und Dritte terien überhitzen und es besteht Verletzungs- oder Brandgefahr. schwer verletzen sowie die Umwelt verschmutzen. Beim Ver- brennen von Kunststoffteilen entstehen giftige Abgase, an denen ∙...
- Seite 14 Sicherheitshinweise 5.5 Elektromagnetische Verträglichkeit (EMV) Als elektromagnetische Verträglichkeit bezeichnet man die Fähigkeit 5.5.2 Störung Handempfänger REC RRD2 durch andere Geräte der Produkte, in einem Umfeld mit elektronischer Strahlung und Obwohl das Produkt die strengen Anforderungen der einschlägigen elektrostatischer Entladung einwandfrei zu funktionieren, ohne Richtlinien und Normen erfüllt, kann SOLA die Möglichkeit nicht...
- Seite 15 Inbetriebnahme 6. Inbetriebnahme 1. Batteriefachdeckel an der Geräterückseite öffnen. 2. Batterien polrichtig einsetzen. 3. Batteriefachdeckel schließen (hörbares Einrasten des Verschlusses). Nur Batterien vom Typ 1.5V (AA) verwenden! Wenn das Gerät über längere Zeit nicht verwendet wird, Batterien entnehmen (siehe Kapitel 8/Wartung, Lagerung und Transport).
- Seite 16 Bedienung 7. Bedienung 7.1 REC RRD2 7.1.1 Ein- und Ausschalten die negative Restdistanz wird angezeigt, welche der Empfänger Ein: Taste «ON/OFF» drücken bewegt werden muss, damit der Laserstrahl die mittige Referenz Aus: Taste «ON/OFF» für 3 Sekunden gedrückt halten des Empfängers trifft.
- Seite 17 Bei einem anhaltenden Signalton und/oder wenn nur 7.3 Signalton noch der mittlere Balken sichtbar ist, liegt die Markierstelle exakt auf dem Laserstrahl. Beim Empfänger REC RRD2 kann der Signalton eingestellt werden. ∙ Mit einem Stift bei den Markierstellen die Höhe Es gibt drei mögliche Varianten.
- Seite 18 Wartung, Lagerung und Transport 8. Wartung, Lagerung und Transport 8.1 Reinigung 8.2 Lagern ∙ Schmutz mit einem weichen, feuchten Tuch abwischen. 8.2.1 Allgemein ∙ Austrittsöffnungen des Lasers regelmäßig prüfen und bei Bedarf ∙ Lagerung der Ausrüstung nur innerhalb der vorgegebenen gründlich säubern.
- Seite 19 Wartung, Lagerung und Transport 8.3 Transport 8.3.1 Allgemein Durch starke Erschütterungen oder durch einen Sturz kann das Gerät beschädigt werden. ∙ Produkt niemals lose transportieren. Immer die Originalverpackung oder ein gleichwertiges Transportbehältnis benutzen. ∙ Vor dem Transport Messgerät ausschalten. ∙ Das Gerät vor der Inbetriebnahme auf eventuelle Beschädigungen überprüfen.
- Seite 20 · Länderspezifische Entsorgungsvorschriften beachten. Vergiftungen, Verbrennungen, Verätzungen oder Umweltverschmut- zungen verursachen. Ihr SOLA-Händler nimmt Batterien und Altgeräte zurück Bei leichtfertigem Entsorgen wird es unberechtigten Personen und führt sie einer sachgemäßen Entsorgung zu. ermöglicht, das Produkt sachwidrig zu verwenden. Nur für EU-Länder Messwerkzeuge, Zubehör und Verpackungen müssen einer...
- Seite 21 Herstellergarantie 10. Herstellergarantie „Der Hersteller garantiert dem aus der Garantiekarte ersichtlichen ursprünglichen Käufer (Ersterwerber) die Fehlerfreiheit des Gerätes für die Dauer von zwei Jahren, mit Ausnahme von Batterien, ab Übergabe. Die Garantieleistung beschränkt sich auf Reparaturen und/oder Ersatz nach Wahl des Herstellers. Mängel aufgrund unsachgemäßer Behandlung durch den Käufer oder durch Dritte, natürliche Verschleiß- erscheinungen und optische Mängel, die die Verwendung des Gerätes nicht beeinflussen, werden von dieser Garantieleistung nicht erfasst.
- Seite 22 Mag. Wolfgang Scheyer CEO auquel(s) se réfère cette déclaration est conforme aux normes. EN 61010-1:2010 SOLA-Messwerkzeuge GmbH, Unteres Tobel 25, 6840 Götzis, Austria, T +43 5523 53380-0, sola@sola.at, www.sola.at...
- Seite 23 Passion for Precision SOLA-Messwerkzeuge GmbH SOLA-Messwerkzeuge GmbH & Co. KG SOLA Suisse AG Unteres Tobel 25 Heuriedweg 69 Grenzstrasse 24 6840 Götzis, Austria 88131 Lindau, Germany 9430 St. Margrethen, Switzerland T +43 5523 53380-0 T +49 8382 28585 T +41 71 740 1616 sola@sola.at, www.sola.at...
