Schritte

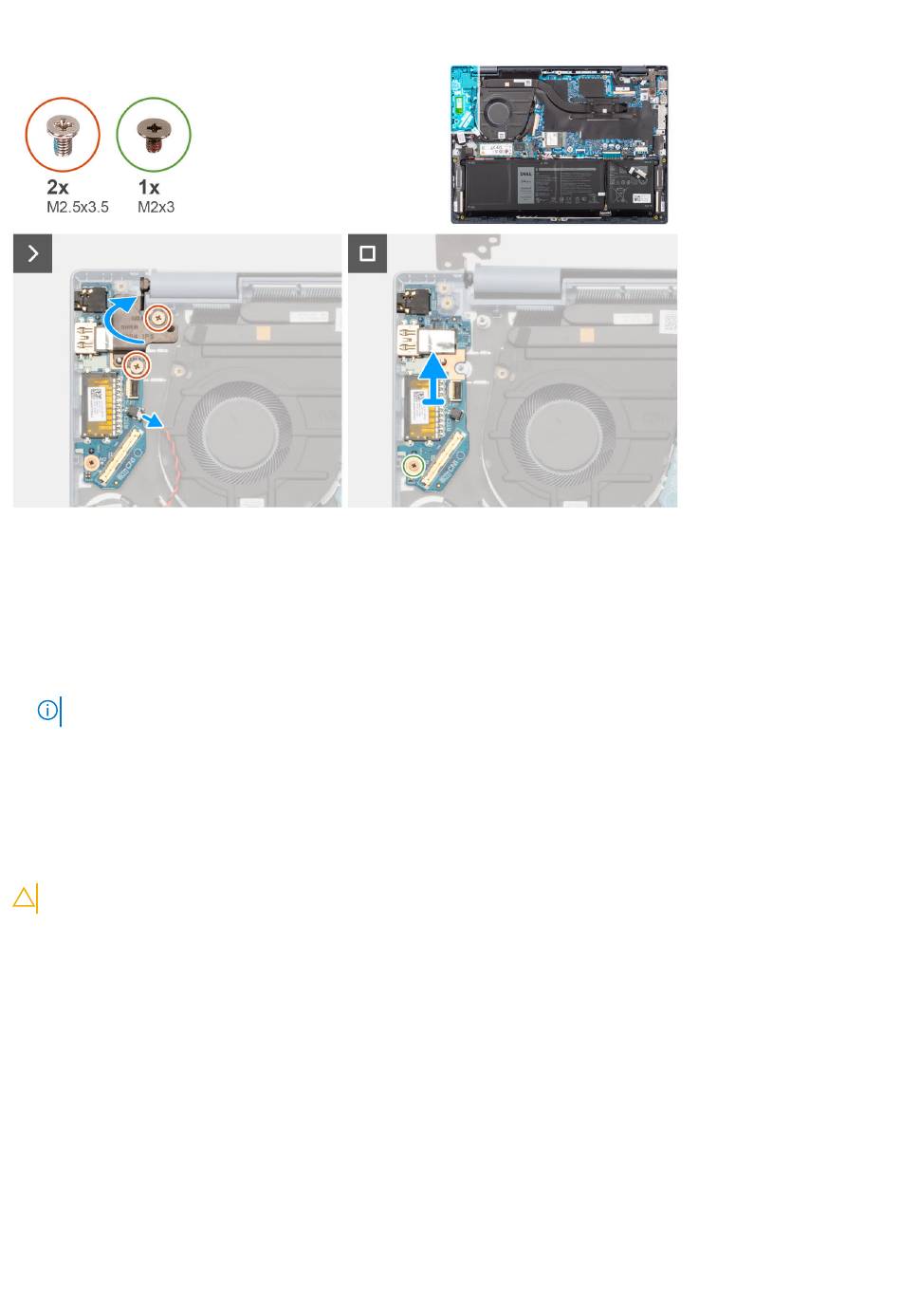

1. Entfernen Sie die zwei Schrauben (M2,5x3,5), mit denen das linke Bildschirmscharnier an der E/A-Tochterplatine und der
Handauflagen- und Tastaturbaugruppe befestigt ist.
2. Öffnen Sie das linke Bildschirmscharnier mithilfe eines Kunststoffstifts nach oben hin in einem Winkel von 90 Grad.
3. Trennen Sie das Kabel der Knopfzellenbatterie vom Anschluss auf der E/A-Tochterplatine.
4. Öffnen Sie die Verriegelung und trennen Sie die flexible Leiterplatte des Fingerabdruck-Lesegeräts vom Anschluss auf der E/A/
Tochterplatine.
ANMERKUNG:
Dieser Schritt gilt nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen.
5. Entfernen Sie die Schraube (M2x3), mit der die E/A-Tochterplatine an der Handauflagen- und Tastaturbaugruppe befestigt ist.
6. Schieben Sie die E/A-Tochterplatine vorsichtig schräg von der Handauflagen- und Tastaturbaugruppe, um die Anschlüsse aus den
Anschlussöffnungen zu lösen.
Einbauen der E/A-Tochterplatine
VORSICHT:
Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der E/A-Tochterplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
64
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
