Palmer PCAB112BX Bedienungsanleitung
Verwandte Anleitungen für Palmer PCAB112BX
Inhaltszusammenfassung für Palmer PCAB112BX

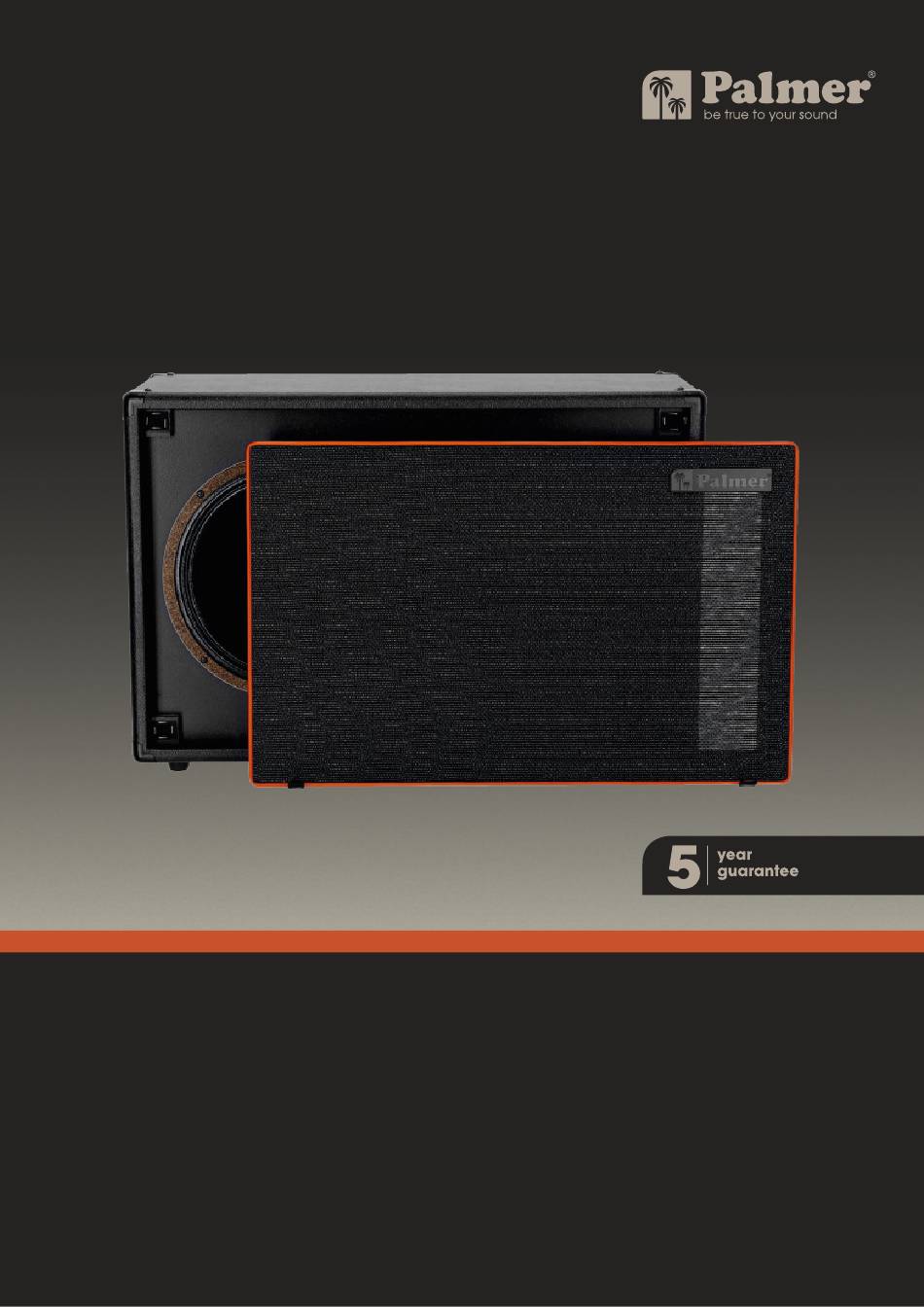

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI guitar cabinets PCAB112BX PCAB212BX PCAB212X river series...
- Seite 2 PCAB112BX · PCAB212BX · PCAB212X DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
- Seite 3 PCAB112BX · PCAB212BX · PCAB212X be true to your sound Vielen Dank, dass Sie sich für ein Palmer Cabinet entschieden haben. Palmer bietet Ihnen eine große Auswahl unterschiedlicher Gitarrenboxen an, aus der Sie sich Ihr Wunschmodell aussuchen können. Wir wünschen Ihnen viel Spaß...
-
Seite 4: Bestimmungsgemässer Gebrauch
BEDIENUNGSANLEITUNG BESTIMMUNGSGEMÄSSER GEBRAUCH Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen! Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht... -
Seite 5: Gitarrenbox An Einen Verstärker Anschliessen
Buchsen parallel verschaltet sind, wird die Impedanz beim Anschluss zweier Boxen halbiert. Beispiel: Die Impedanz der ersten Palmer Gitarrenbox beträgt 8 Ohm. Die Gesamt-Impedanz der zweiten Box muss ebenfalls 8 Ohm betragen. Schließen Sie die zweite Box an eine der Buchsen der ersten Box an. Für den angeschlossenen Verstärker beträgt die Gesamt-Impedanz nun 4 Ohm. -
Seite 6: Mono- Und Stereo-Modus
BEDIENUNGSANLEITUNG 1.2) 2X12 GITARRENBOX Die Abbildung unten zeigt das Anschlussfeld der 212 Gitarrenbox. 1.2.1) MONO- UND STEREO-MODUS SO BETREIBEN SIE DIE LAUTSPRECHERBOX IM MONO-MODUS Schließen Sie Ihren Verstärker an der Buchse mit der Beschriftung „Left/Mono“ an. In diesem Fall sind beide Lautsprecher parallel verkabelt und geben dasselbe Signal wieder. -
Seite 7: Lautsprecher Einsetzen/Austauschen
BEDIENUNGSANLEITUNG 2) FRONTGITTER ENTFERNEN Für Reparaturen oder für den Fall, dass Sie Ihr Mikrofon noch näher positionieren möchten, können Sie das Frontgitter entfernen. Das Frontgitter ist mit Klettstreifen befestigt. Das Frontgitter lässt sich dank Klettverschlußtechnik einfach lösen. Ziehen Sie langsam und mit gleichmäßig an den Laschen am unteren Rand des Frontgitters, reißen Sie aber nicht daran. - Seite 8 BEDIENUNGSANLEITUNG 3) Legen Sie den Lautsprecher auf die Schallwand direkt neben den Ausschnitt – nahe genug, dass Sie die Leitungen von der Anschlussplatte mit dem Lautsprecher verbinden können. 4) Schieben Sie die Flachstecker am Ende der Kabel, die von der Anschlussplatte kommen, vorsichtig auf die Anschlüsse der Lautsprecher.
- Seite 9 Bei einigen Lautsprechern sind auf beiden Seiten des Korbs Entkopplungsstreifen angebracht, bei anderen befindet sich das Material zur Entkopplung nur auf einer Seite. Da die Lautsprecher von vorne in die Palmer Gitarrenboxen ein- gebaut werden, müssen Sie sicherstellen, dass sie auf der Rückseite entkoppelt sind. Wenn keine Entkopplungsstreifen vorhanden sind, können Sie auch ein Wärme-Isolierband verwenden, das zum Abdichten von Türen, Fenstern u.
-
Seite 10: Einschlagmutter
BEDIENUNGSANLEITUNG WICHTIGER HINWEIS In die Schallwand sind vier M5 T-Muttern (Einschlagmuttern) eingelassen. Wenn Sie die Schrauben in die Gewinde einsetzen und anziehen, sollten Sie MINIMALEN DRUCK anwenden! Bei zu hohem Druck auf die Schraube kann die Einschlagmutter eventuell herausgedrückt werden. EINSCHLAGMUTTER BEI HOHEM DRUCK AUF DIE SCHRAUBE KANN DIE EINSCHLAGMUTTER HERAUS-... - Seite 11 BEDIENUNGSANLEITUNG 3.2) FUNKTIONSKONTROLLE PHASE PRÜFEN Es gibt eine einfache Methode, um zu überprüfen, ob alle Lautsprecher einer Multi-Speaker-Box gleichphasig arbeiten. Sie benötigen dazu lediglich eine 9 V Batterie sowie ein Lautsprecherkabel. Schließen Sie das Lautsprecherkabel an der Lautsprecherbox an und berühren Sie mit dem Stecker auf der anderen Seite des Lautsprecherkabels die Pole der 9 V Batterie (mit der Spitze des Steckers den einen Pol und mit dem Massekontakt den anderen).
-
Seite 12: Reihenschaltung
BEDIENUNGSANLEITUNG 4) IMPEDANZ BERECHNEN Es gibt grundsätzlich zwei Möglichkeiten, zwei oder mehrere Lautsprecher zu verkabeln, die wir im Folgenden dargestellt haben: REIHENSCHALTUNG PARALLELSCHALTUNG GRUNDSÄTZLICH GILT: Wenn Lautsprecher mit gleicher Impedanz in Serie geschaltet werden, addiert sich ihre Impedanz. Beispiel: Zwei 8 Ohm Lautsprecher, die in Serie geschaltet sind, haben also Gesamt-Impedanz von 16 Ohm (8 x 2). Wenn Lautsprecher mit gleicher Impedanz parallel geschaltet werden, wird die Impedanz durch die Anzahl der Lautspre- cher geteilt. - Seite 13 BEDIENUNGSANLEITUNG 5.2) LAUTSPRECHER-KOMPONENTEN In der Abbildung unten sind die wichtigsten Komponenten eines Lautsprechers dargestellt. Wenn elektrischer Strom eine Spule (Schwingspule) in einem Magnetfeld durchläuft, wird abhängig von der Stromstärke eine Kraft erzeugt. Durch diese Kraft wird die Membran, die mit der Schwingspule verbunden ist, horizontal in Bewegung versetzt und erzeugt dabei Wellen mit hohem und geringem Luftdruck.
- Seite 14 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PCAP112BX PCAP212BX PCAP212X Anzahl Lautsprecherausschnitte Für Lautsprecherdurchmesser 12“ Anschlüsse auf Anschlussplatte 2 x In/Parallel Out 2 x Input mono/ stereo 2 x Input mono/ stereo Anschlussart 6,3-mm-Klinke Einbauweise Lautsprecher Von vorne (Front loaded) Frontgitter abnehmbar Rückseite Offen Geschlossen...
-
Seite 15: Entsorgung
BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land. - Seite 81 Palmer is a brand of the Adam Hall Group Responsible for any content: Adam Hall GmbH Adam-Hall-Str. 1 61267 Neu-Anspach river se- Phone: +49 6081 9419-0 Fax: +49 6081 9419-1000 www.palmer-germany.com Mail: info@adamhall.com...
