Wartung
Schärfen der Schnittmesser
1. Mit einer Feile die Schneidkante an beiden
Enden des Schnittmessers schärfen (Abb. 16).
Den Originalwinkel beibehalten. Das
Schnittmesser behält sein Gleichgewicht bei,
wenn von beiden Schneidkanten die gleiche
Menge Material entfernt wird.
1

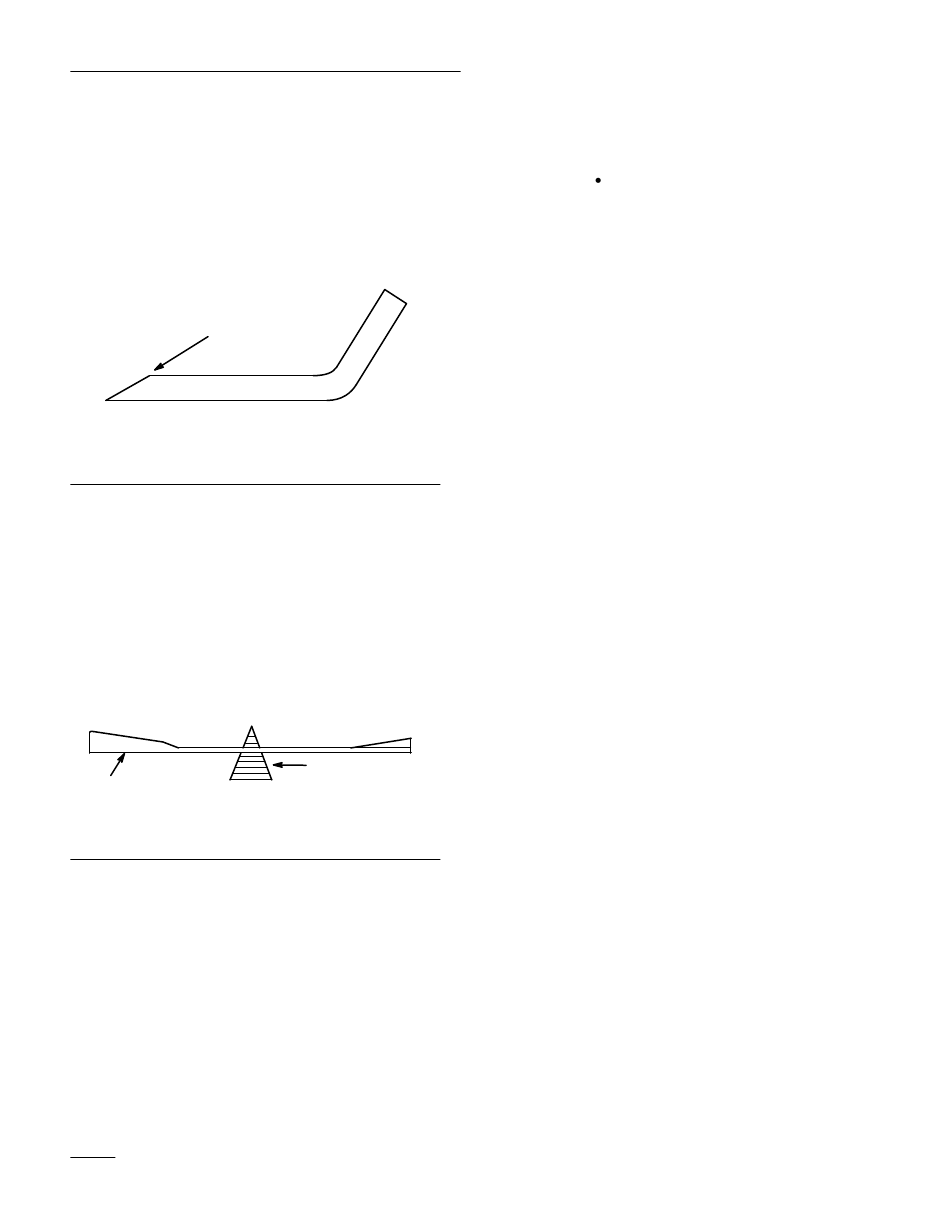

Abbildung 16
1. Im Originalwinkel
schärfen
2. Das Gleichgewicht des Schnittmessers
kontrollieren, indem es auf eine Schnitt-
messer-Symmetriereinrichtung gelegt wird
(Abb. 17). Wenn das Schnittmesser in
horizontaler Position bleibt, ist es ausgewuchtet
und kann verwendet werden. Wenn das
Schnittmesser nicht ausgewuchtet ist, nur etwas
Metall vom Ende des Segelbereichs abfeilen
(Abb. 15). Diesen Vorgang solange wiederholen,
bis das Schnittmesser ausgewuchtet ist.
1
Abbildung 17
1. Schnittmesser
Installation der Schnittmesser
1. Das Schnittmesser an der Spindelwelle
anbringen (Abb. 15).
IMPORTANT: Zur Gewährleistung der
richtigen Mähfunktion muß der gebogene Teil
des Schnittmessers nach oben zur Innenseite
des Rasenmähers zeigen.
14
m–1854
2
m–1855
2. Symmetriereinrichtung
2. Schutzschale, Sicherungsscheibe und
Schnittmesserschraube anbringen (Abb. 15). Die
Schnittmesserschraube auf 85–110 ft-lb
(115–149 N m) anziehen.
Problembehebung am
Mähwerk
Wenn ein Schnittmesser tiefer schneidet als das
andere, läßt sich das wie folgt begeben:
1. Motor abstellen und Zündschlüssel und
Zündkabel abziehen.
2. Den Druck in allen Reifen auf den spezifizierten
Wert einstellen und überprüfen, ob die Schnitt-
messer nicht verbogen sind. Siehe "Überprüfung
auf verbogene Schnittmesser" auf Seite 12.
3. Die Schnitthöhe auf die 2-1/2" (64 mm)-Position
einstellen. Siehe "Einstellung der Schnitthöhe"
im Betriebs-Abschnitt. Darauf achten, daß die
Sicherungsstifte auf den Rahmenkissen
aufliegen.
4. Die Schnittmesser so drehen, daß die Spitzen in
einer Linie liegen. Die Spitzen beider
Schnittmesser müssen innerhalb von 1/8"
(3 mm) zueinander liegen. Wenn das nicht der
Fall ist, müssen zwischen dem jeweiligen
Spindelgehäuse und dem Boden des Mähwerks
Ausgleichscheiben (Teilenr. 3256-24) angebracht
werden, um die Schnittmesser aufeinander
auszurichten.
