Stromversorgung für Pumpenmotor reparieren
Falls der Pumpenmotor Anschluss auf der Controller Platine keinen Strom liefert, ist meist eine Diode
defekt, welche durch einen defekten Pumpenmotor überlastet wurde.
• Ziehen Sie den Netzstecker und öffnen Sie das Gerät.
• Ersetzen Sie D7 mit einer Diode des Typs LL4148 Mini-
MELF (z.B. Bürklin, Bestell-Nr. 24S3460)
• Ersetzen Sie R35 mit einem Widerstand 5,6 Ω Mini-MELF
(z.B. Bürklin, Bestell-Nr. 26E168).
• Ersetzen Sie den Pumpenmotor oder stellen Sie sicher, dass
die Stromaufnahme des verwendeten Motors nicht mehr als
100 mA beträgt (siehe Überprüfung des Pumpenmotors).
• Stellen Sie alle Verbindungen wieder her und überprüfen Sie
die Funktion des Pumpenmotors.
• Ergänzen sie ein „R" bei der Softwareversion auf dem
Prozessor und auf dem Typenschild des Gerätes, zur
Kennzeichnung des Umbaus.
Vorbeugende Umrüstung von betroffenen Platinen
Durch Änderung des Widerstands auf 5,6 Ω wird eine Überlastung der Diode zukünftig vermieden. Es ist
also empfehlenswert diese Änderung bei betroffenen Controller Platinen vorbeugend durchzuführen.
Unbedingt auch dann zur Kennzeichnung ein „R" auf Prozessor und Typenschild ergänzen.
Hinweis: Nach der Umrüstung macht sich ein defekter Pumpenmotor nur noch durch eine schleichende
Verringerung der Drehzahl und damit der Spraymenge bemerkbar.
Service_Manual_- NEPTUN_NT_MICRO_ab_SN_64.120200

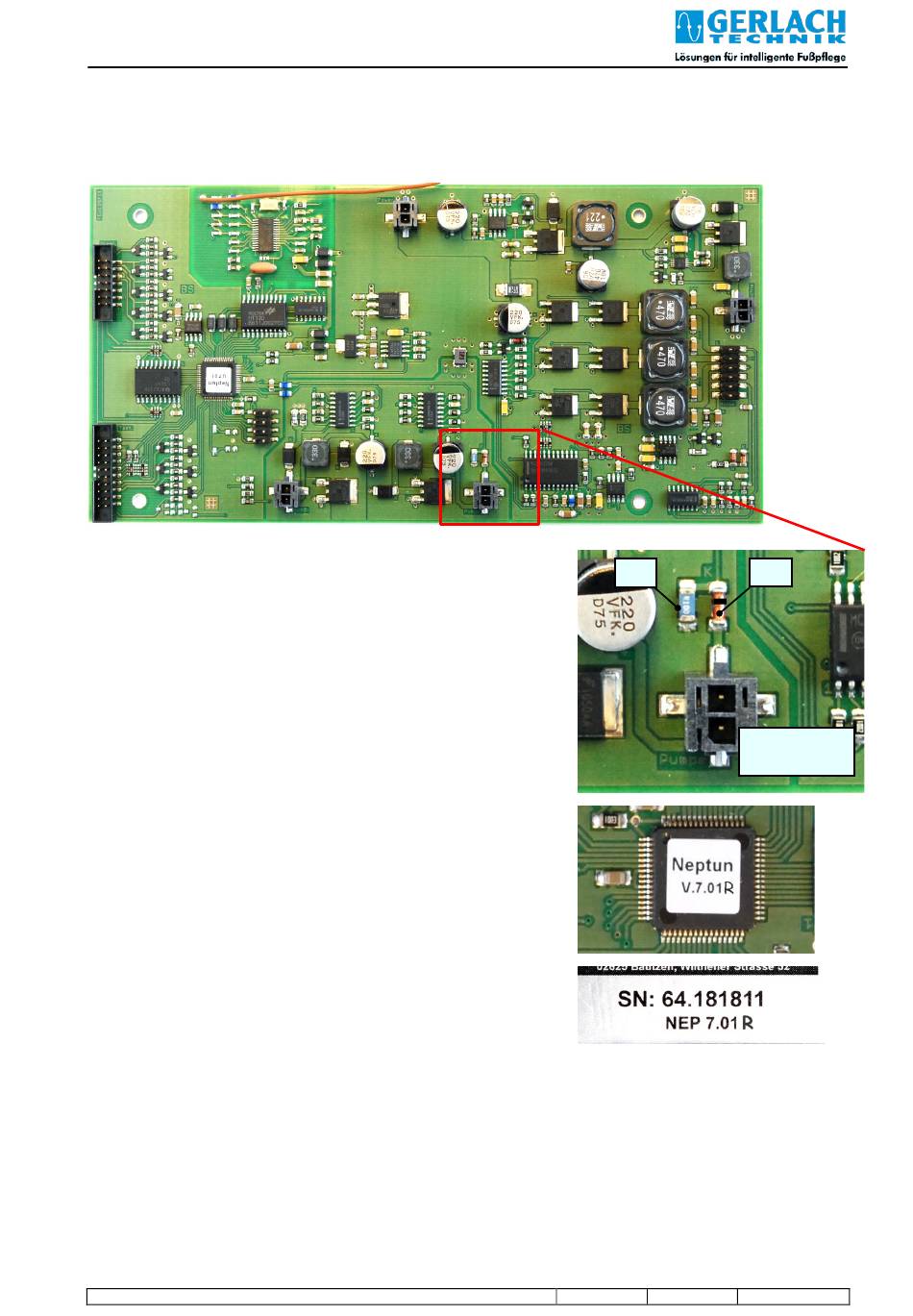

R35
Version 1.1
2020-02-26
D7
Anschluss
Pumpenmotor
