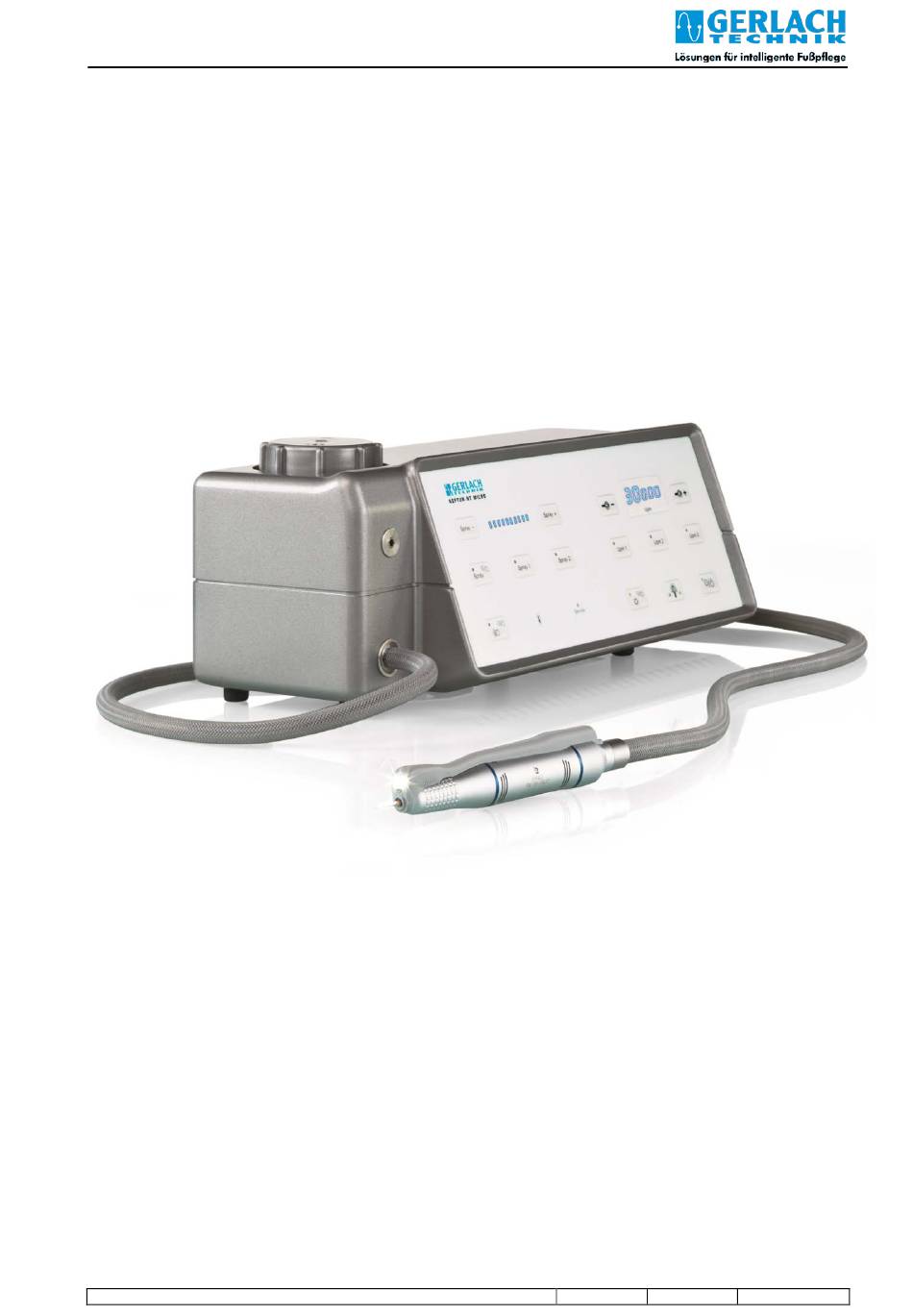

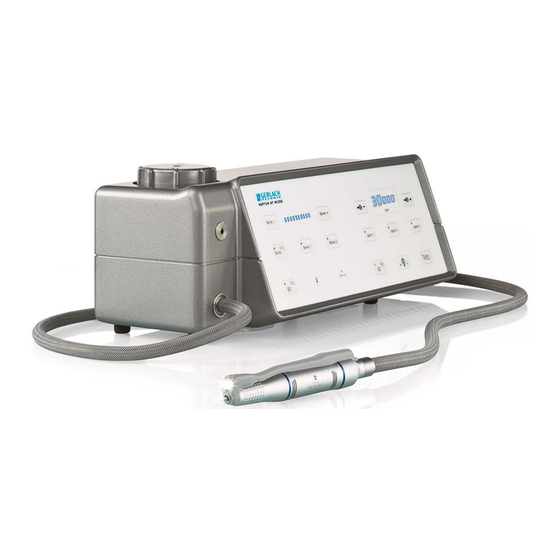

- Seite 1 Service Manual - NEPTUN NT MICRO Service Manual Fußpflege-Spraygerät NEPTUN NT MICRO ab Seriennummer 64.120200 Service_Manual_- NEPTUN_NT_MICRO_ab_SN_64.120200 Version 1.1 2020-02-26 Seite 1 von 30...
- Seite 2 Service Manual - NEPTUN NT MICRO Inhaltsverzeichnis Allgemeines ............................3 Zum Dokument ..........................3 Qualifikation des Personals ......................3 Sicherheit ............................3 Kontakt ............................4 Änderungsstand ..........................5 Änderungsstand Tabelle ........................ 5 Hardware Versionen – Rot / Blau ....................6 Motorkabel .............................
- Seite 3 Die Handstücke (FH40S, FH40S_2016) sind nicht enthalten. Diese werden in separaten Dokumenten beschrieben. 1.2 Qualifikation des Personals Die Servicearbeiten am Fußpflegegerät NEPTUN NT MICRO dürfen nur von qualifiziertem und autorisiertem Fachpersonal ausgeführt werden. Qualifiziertes Fachpersonal sind Personen, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrung, sowie aufgrund ihrer Kenntnisse der einschlägigen Sicherheitsbestimmungen, in der Lage sind, die ihnen übertragenen Arbeiten sicher...
- Seite 4 Service Manual - NEPTUN NT MICRO 1.4 Kontakt Der Technische Service der Eduard Gerlach GmbH unterstützt Sie gerne, falls Sie weitergehende Fragen zu den von uns vertriebenen Produkten haben. Eduard Gerlach GmbH Bäckerstraße 4 – 8 • D-32312 Lübbecke Telefon: 05741 / 330-0 Technischer Service Deutschland: info@gehwol.de...
- Seite 5 Service Manual - NEPTUN NT MICRO Änderungsstand 2.1 Änderungsstand Tabelle Serien- Software Änderungen / Hinweise nummer 64.120100 Vorgängerversion mit roter Drehzahlanzeige -> Bitte Service Manual für S/N 64.120100 verwenden. • 64.120200 NEP 002 Blaue Drehzahlanzeige, blaue Sprayanzeige • Bei Initialisierung 7x Display Test •...
- Seite 6 Sollte dieser Fehler bei einem Gerät mit Software NEP003 auftreten, wird die Flachbaugruppe durch die aktuelle Version ersetzt. Die ausgebaute Flachbaugruppe NEP003 bitte unter Angabe der Geräte Seriennummer und mit dem Hinweistext „Flachbaugruppe Hard-+ Software NEPxxx eingebaut“ an die Eduard Gerlach GmbH senden. Diese wird dann kostenlos ausgetauscht. Service_Manual_- NEPTUN_NT_MICRO_ab_SN_64.120200 Version 1.1...
- Seite 7 Service Manual - NEPTUN NT MICRO 2.6 Handstück Versionen 704205802 Handstück FH40S alt, mit Spannvorrichtung HILFH40S, nicht zerlegbar Dieses Handstück wurde bis Ende 2016 bzw. S/N 04.1620420 verwendet. Bei einem Defekt kann es durch die neue Version FH40S_2016 ersetzt werden.
- Seite 8 Service Manual - NEPTUN NT MICRO Allgemeine Service Hinweise 3.1 Gebrauchsanweisungen Hinweis: Lesen Sie die Gebrauchsanweisung, passend zur Seriennummer bzw. Softwareversion des Gerätes. Diese enthält wichtige Hinweise zu Betrieb und Wartung des Gerätes. Bitte beachten Sie, dass nach Austausch der Flachbaugruppe eventuell eine neuere Software Version installiert ist, als durch die Seriennummer des Gerätes angegeben ist.
- Seite 9 Die Sprayfunktion ist nur dann aktiv, wenn die Taste Spray eingeschaltet ist und der Handstückmotor läuft. Bei höchster Sprayeinstellung benötigt die Flüssigkeit knapp eine Minute bis zum Austritt am Handstück, wenn der Schlauch komplett entleert war. Das NEPTUN NT MICRO hat keinen automatischen Sprayvorlauf beim Einschalten des Gerätes.
- Seite 10 Service Manual - NEPTUN NT MICRO Service Menü 4.1 Funktionsübersicht und Bedienung Im Service Menu des NEPTUN NT MICRO sind folgende Funktionen verfügbar: Menü Funktion Freigabe ab SW Version Fußschalterkanal einstellen Anwender alle Service Anzeige zurücksetzten Anwender alle Werkseinstellung der Motordrehzahl...
- Seite 11 Service Manual - NEPTUN NT MICRO 4.2 Funktionen U0 - Fußschalterkanal einstellen Ab Werk sind Geräte des Typs SIRIUS NT und NEPTUN NT auf den Kanal 7 eingestellt. Wenn mehrere dieser Geräte mit dem drahtlosen Fußschalter (Art.-Nr. 304204317) betrieben werden, kann es nötig sein, den Kanal bei einem oder mehreren Geräten zu ändern.
- Seite 12 • Um das Service Menu zu verlassen, drücken Sie die Standby Taste U12 – nicht verwendet Diese Funktion wird beim NEPTUN NT MICRO nicht verwendet. U13 – nicht verwendet Diese Funktion wird beim NEPTUN NT MICRO nicht verwendet. U15 - Service Menü beenden •...
- Seite 13 Service Manual - NEPTUN NT MICRO Wartung und Reparatur Pumpenschlauch wechseln Die Pumpenkassette unterliegt einem mechanischen Verschleiß und muss regelmäßig gereinigt und gewartet werden. Nach ungefähr 600 – 700 Betriebsstunden sollten der Pumpenschlauch gewechselt werden. Dazu befinden sich zwei Pumpenschläuche im Zubehör des Gerätes. Bei sichtbarem Verschleiß...
- Seite 14 Service Manual - NEPTUN NT MICRO Entnehmen Sie den alten Pumpenschlauch, Stecken sie die beiden Klammern auf den neuen reinigen Sie das Innere der Pumpenkassette und Pumpenschlauch. Übernehmen Sie die Abstände überprüfen Sie die Laufrollen auf Verschleiß. vom alten Schlauch.
- Seite 15 Service Manual - NEPTUN NT MICRO Wartung des Kompressors Der im Neptun Gerät verwendete Kompressor muss bei einem Defekt komplett ausgewechselt werden. Bestell-Nr.: 704265005 Kompressor Neptun 5.3 Motorkabel lösen 705802710 Kupferbackenzange Verwenden Sie zum Lösen des Motorkabels Setzen Sie eine Zange nah am Ende des Motors spezielle Zangen mit Kupferbacken, mindestens an und eine an der Kabelverschraubung.
- Seite 16 Service Manual - NEPTUN NT MICRO 5.4 Stromaufnahme des Pumpenmotors prüfen Die Stromaufnahme des Pumpenmotors ist bei jeder Wartung oder Reparatur an einer externen Spannungsquelle zu prüfen. Ein defekter Pumpenmotor kann zu Schäden an der Controller Platine führen. GEFAHR! Kontakt mit Netzspannung.
- Seite 17 Service Manual - NEPTUN NT MICRO Stromversorgung für Pumpenmotor reparieren Falls der Pumpenmotor Anschluss auf der Controller Platine keinen Strom liefert, ist meist eine Diode defekt, welche durch einen defekten Pumpenmotor überlastet wurde. • Ziehen Sie den Netzstecker und öffnen Sie das Gerät.
- Seite 18 Service Manual - NEPTUN NT MICRO Stromaufnahme des Handstückmotors prüfen Bei Problemen mit dem Handstückmotor, wie z.B. ungewöhnlich starker Erwärmung des Motors, sollte dessen Stromaufnahme überprüft werden. Diese kann durch eine Spannungsmessung am Widerstand R82 auf der Flachbaugruppe ermittelt werden.
- Seite 19 Service Manual - NEPTUN NT MICRO Störungssuche Fehler Ursache Behebung Handstückmotor läuft Handstückmotor defekt Handstückmotor austauschen nicht Kabelbruch Motorkabel austauschen Flachbaugruppe defekt Flachbaugruppe austauschen Geräusche im Lagerschaden Handstückmotor austauschen Handstückmotor Lüfter gebrochen Handstückmotor austauschen Rotor gebrochen Handstückmotor austauschen Handstückmotor Motor wurde überlastet und Gerät ausschalte, kurz abkühlen lassen und...
- Seite 20 Service Manual - NEPTUN NT MICRO Fehler Ursache Behebung Pumpengeräusche Pumpenrollen aus der Führung Pumpenkassette richtig montieren und haben sich verändert gesprungen einsetzen Pumpenkassette hat sich gelöst Pumpenkassette richtig montieren und einrasten lassen Pumpenkassette verschlissen Pumpenkassette austauschen Weißer Staub in der...
- Seite 21 Seriennummer Gerät: S/N Handstückmotor: Typ Handstück [ ] FH40S_2016, zerlegbar [ ] FH40S, nicht zerlegbar Kunde: Bei einer Service-Inspektion eines NEPTUN NT MICRO Gerätes sind folgende Punkte zu überprüfen: Komponente Prüfung geprüft Gehäuse Das Gehäuse ist unbeschädigt, sauber und staubfrei.
- Seite 22 Service Manual - NEPTUN NT MICRO Seite 2 Prüfung geprüft Seite 2 Prüfung geprüft Kompressor Der Kompressor läuft gut und erzeugt ausreichend Druck (siehe auch Sprayfunktion). Die Gummipuffer zur Befestigung des Kompressors sind nicht spröde oder rissig. Spraytank Die Tankkupplung ist leichtgängig und dicht.
- Seite 23 Service Manual - NEPTUN NT MICRO Ersatzteile Übersicht Ersatzteile Kompressor, Netzteil, Flachbaugruppe Pumpenmotor Spray Tank Pumpenkassette Motorhandstück Farblegende = Baugruppe = Einzelteil / Material = Ersatzteil zu einem Material Service_Manual_- NEPTUN_NT_MICRO_ab_SN_64.120200 Version 1.1 2020-02-26 Seite 23 von 30...
- Seite 24 Service Manual - NEPTUN NT MICRO 8.1 Kompressor, Netzteil, Pumpenmotor 704265004 704265032 704265022 704206301 704265006 704265005 704265010 Mat-Nr. Bezeichnung 704206301 NT 2000 Schlauchpumpenmotor o. Getriebe 704265004 NT Netzteil MPS-65-27 704265005 Kompressor Neptun 704265006 Schalldämpfer Neptun 704265010 NT Gummi-Metall-Puffer 8x8, M 4x6...
- Seite 25 Service Manual - NEPTUN NT MICRO 8.2 Flachbaugruppe 704265033 704265020 an Motor an Kompressor 704265030 704265031 704265018 704265019 704265017 Mat-Nr. Bezeichnung 704265017 Folientastatur Neptun V.2011 blau 704265018 Flachbaugruppe NEP blau auf Anfrage Flachbaugruppe NEP blau, im Austausch* 704265019 Displayplatine 5stellig kpl. Blau...
- Seite 26 Service Manual - NEPTUN NT MICRO 8.3 Pumpenkassette 704265020 704204400 704207059 704207060 704205700 704207343 Mat-Nr. Bezeichnung Bemerkung 704204400 NT Pumpenkassette 0,5, komplett Komplette Pumpenkassette 704205700 NT Pumpschläuche 0,5mm, Paar VPE = 2 Stück 704207059 NT Laufrolle Pumpe 704207060 NT Rollenträger Pumpe 704207343 NT Klammer f.
- Seite 27 Service Manual - NEPTUN NT MICRO 8.4 Spray Tank 704265000 704265021 704265001 704207054 704207091 704207046 704206802 Mat-Nr. Bezeichnung Bemerkung 704265000 Tankdeckel Neptun Plsi 704265001 Spraytank Neptun mit Kupplung (250ml) Spraytank komplett 704265021 Spraytank Neptun ohne Kupplung 704206802 Tankfilter NT 704207046...
- Seite 28 Service Manual - NEPTUN NT MICRO 8.5 Motorhandstück (ab S/N 64.161364) 704207349 704206502 704265107 704210400 704206500 704205801 704207350 704210401 Mat-Nr. Bezeichnung 704205801 NT Micromotor FH 40 auf Anfrage NT Micromotor FH 40, im Austausch* 704206500 Micro Kupplung FH 40-25 B...
- Seite 29 Service Manual - NEPTUN NT MICRO 8.6 Zubehör 704265003 704265002 Mat-Nr. Bezeichnung 704265003 Servicepack Neptun, 0,5mm Servicepack komplett NT Pumpschläuche 0,5 mm (2 Stück) 704205700 VPE = 2 Stück 705110200 Prüfstift für Handstück 705207322 Fräserprüflehre 704206501 NT Micro Inbusschlüssel 1,3mm...
