Vision & Control TO18/4.1-100-F6-B-RF Gebrauchsanleitung Seite 24

TO18/4.1-100-F6-B-RF
Inbetriebnahme
6 INBETRIEBNAHME
6.1 Entpacken
Das Objektiv ist in einer Drehpack-Hülse arretiert.
1. Schrauben Sie die Kappe der Drehpack-Hülse ab.
2. Entnehmen Sie das Objektiv.
3. Entfernen Sie die Abdeckkappen erst nach vollständiger Montage und kurz
vor dem Einsatz am Einsatzort.
4. Entsorgen bzw. Lagern Sie das Verpackungsmaterial.
6.2 Montage
Montagebereiche
1
2

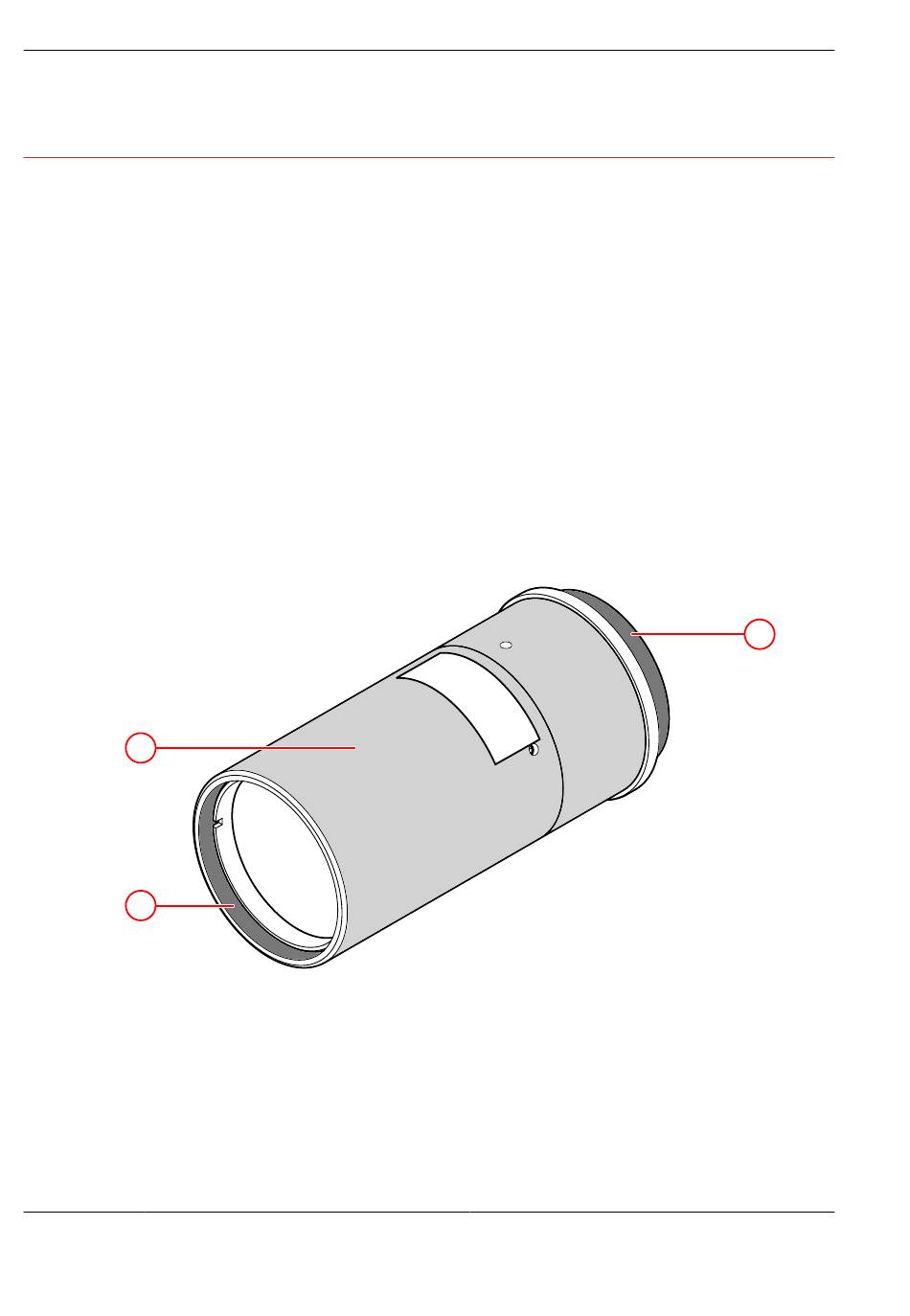

Abb. 11: Montagebereiche
Klemmbereiche Durchmesser: 28 mm
1
Filtergewinde M26x0,5
2
C-Mount Gewinde 1-32 UN 2A
3
24 999.995.904.10-de-2.0 © Vision & Control GmbH 2019
3
