Vision & Control vicotar TO42/16.4-232-V-LD Gebrauchsanleitung
Telezentrisches messobjektiv
Verwandte Anleitungen für Vision & Control vicotar TO42/16.4-232-V-LD
Inhaltszusammenfassung für Vision & Control vicotar TO42/16.4-232-V-LD

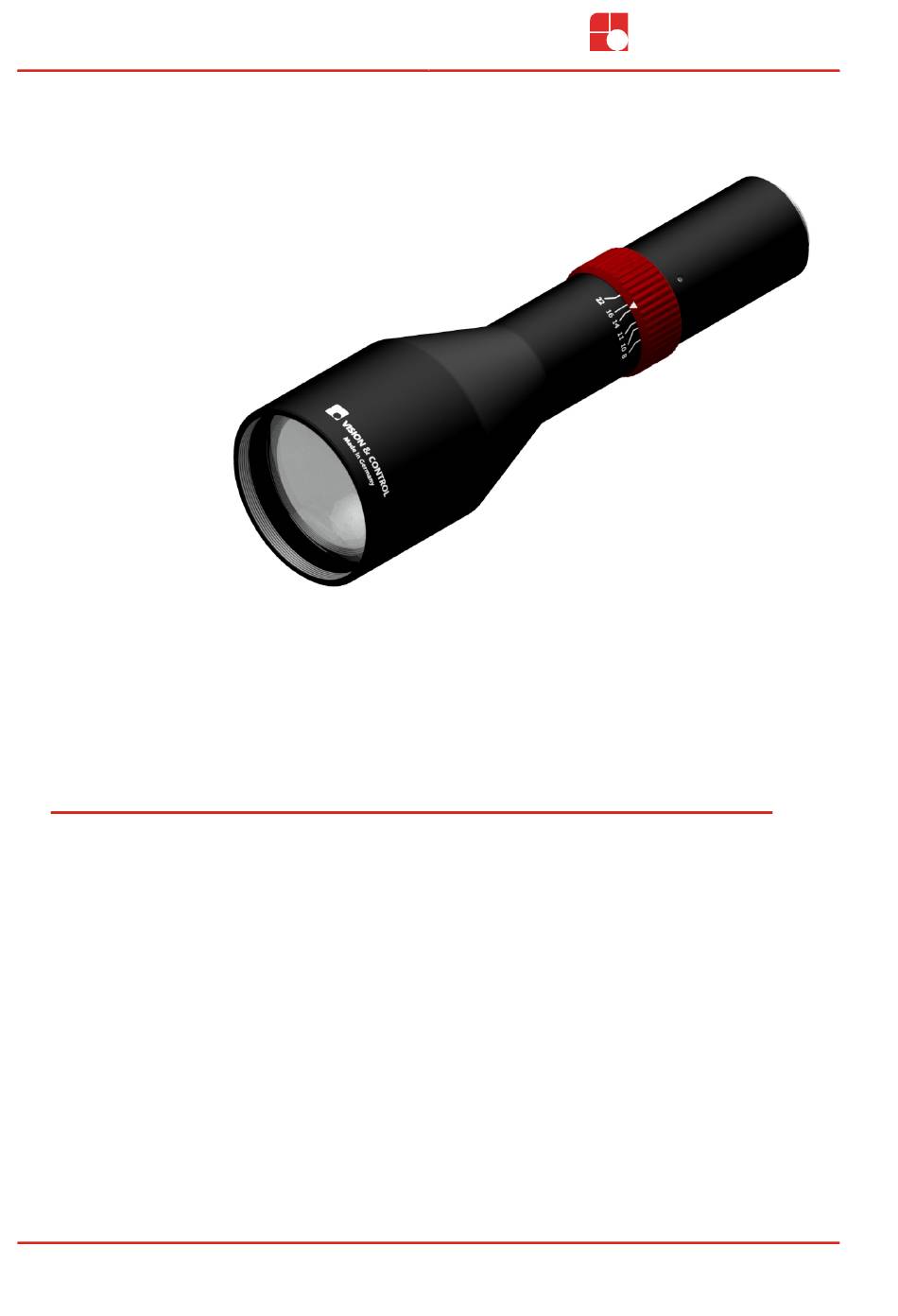

- Seite 1 Photonic-based Solutions VISION & CONTROL Gebrauchsanleitung Gebrauchsanleitung vicotar vicotar TO42/16.4-232-V-LD TO42/16.4-232-V-LD ® ® Telezentrisches Messobjektiv Telezentrisches Messobjektiv 100.648.999.10-de-1.0 © Vision & Control GmbH 2025...
- Seite 2 Impressum Herausgeber / Hersteller Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 www.vision-control.com Dokumentenname 100.648.999.10-de-1.0 Erstausgabedatum 09.03.2022 Änderungsdatum 06.05.2025 Copyright © Vision & Control GmbH 2025 Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
-
Seite 3: Produktidentifikation
Gültigkeit Die vorliegende Gebrauchsanleitung hat Gültigkeit für folgendes Gerät: Gerät Bestell-Nr. vicotar TO42/16.4-232-V-LD 2-05-648 ® Produktidentifikation Bezeichnung Beschreibung Telezentrisches Messobjektiv Maximaler Objektfelddurchmesser in mm 16,4 Maximale Bildfelddiagonale in mm Arbeitsabstand in mm Variable Blende Langer Arbeitsabstand © Vision & Control GmbH 2025... -
Seite 4: Inhaltsverzeichnis
vicotar TO42/16.4-232-V-LD ® Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Informationen zur Gebrauchsanleitung............6 1.1 Bestimmungsgemäße Verwendung..............6 1.2 Nicht bestimmungsgemäße Verwendung.............7 1.3 Qualifiziertes Personal..................7 1.4 Gewährleistung und Haftung................8 2 Sicherheit......................9 2.1 Darstellung von Sicherheitshinweisen............9 2.2 Sicherheit beim Umgang mit dem Gerät............10 3 Lieferumfang und Zubehör.................11 3.1 Lieferumfang.................... - Seite 5 vicotar TO42/16.4-232-V-LD ® Inhaltsverzeichnis 8 Wartung und Support..................32 8.1 Wartung...................... 32 8.2 Support....................... 34 9 Entsorgung....................35 Abbildungsverzeichnis 1: Typenschild....................12 2: Erläuternde Skizze zu optischen Kennlinien..........17 3: MTF - ortsfrequenzabhängig (470 nm, F10)..........18 4: MTF - ortsfrequenzabhängig (525 nm, F10)..........18 5: MTF - ortsfrequenzabhängig (470 nm, F11)..........
-
Seite 6: Informationen Zur Gebrauchsanleitung
vicotar TO42/16.4-232-V-LD ® Informationen zur Gebrauchsanleitung 1 INFORMATIONEN ZUR GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung enthält technische Informationen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformationen entsprechend dem aktuellen Stand zur Drucklegung. Die Benutzung der Gebrauchsanleitung erleichtert es, das Gerät kennen zu lernen und Störungen durch unsachgemäße Bedienung zu vermeiden. -
Seite 7: Nicht Bestimmungsgemäße Verwendung
vicotar TO42/16.4-232-V-LD ® Informationen zur Gebrauchsanleitung 1.2 Nicht bestimmungsgemäße Verwendung Jede nicht bestimmungsgemäße Verwendung und alle nicht in dieser Gebrauchsanleitung beschriebenen Einsätze des Geräts sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers. Vernünftigerweise vorhersehbare Fehlanwendungen sind: • Nichtbeachten der Gebrauchsanleitung, •... -
Seite 8: Gewährleistung Und Haftung
vicotar TO42/16.4-232-V-LD ® Informationen zur Gebrauchsanleitung 1.4 Gewährleistung und Haftung Der Inhalt dieses Dokumentes wurde sorgfältig geprüft und entspricht dem aktuellen Stand zum Zeitpunkt der Veröffentlichung. Der Hersteller haftet jedoch nicht für eventuelle Schäden, die sich aus der Anwendung dieser Ausgabe ergeben und lehnt jegliche daraus abgeleitete Gewährleistung ab. -
Seite 9: Sicherheit
vicotar TO42/16.4-232-V-LD ® Sicherheit 2 SICHERHEIT 2.1 Darstellung von Sicherheitshinweisen Sicherheitshinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. Die Gefahr und deren Ursache werden beschrieben und anschließend Maßnahmen zur Vermeidung anzunehmender Folgen der Gefahr genannt. Diese Maßnahmen sind einzuhalten. -
Seite 10: Sicherheit Beim Umgang Mit Dem Gerät
vicotar TO42/16.4-232-V-LD ® Sicherheit 2.2 Sicherheit beim Umgang mit dem Gerät Lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig. Befolgen Sie die Hinweise zu Ihrer eigenen Sicherheit und für die Sicherheit anderer Personen. Auf Gefahren, die über die Sicherheitshinweise hinausgehen, wird in dieser Gebrauchsanleitung an den betreffenden Stellen gesondert hingewiesen. -
Seite 11: Lieferumfang Und Zubehör
vicotar TO42/16.4-232-V-LD ® Lieferumfang und Zubehör 3 LIEFERUMFANG UND ZUBEHÖR 3.1 Lieferumfang Bezeichnung Anzahl Gerät vicotar TO42/16.4-232-V-LD ® Abdeckkappe Innensechskantschlüssel, Schlüsselweite SW = 1,5 mm 3.2 Zubehör Für das Objektiv ist zahlreiches Zubehör auf unserer Webseite erhältlich. CS-/C-Mount Adapter / Zwischenringe Zwischenringe bewirken hauptsächlich eine Verkürzung des Arbeitsabstands. -
Seite 12: Gerätebeschreibung
vicotar TO42/16.4-232-V-LD ® Gerätebeschreibung 4 GERÄTEBESCHREIBUNG 4.1 Geräteansichten Siehe technische Zeichnung im Kapitel „Technische Daten“. 4.2 Bedienelemente Das Gerät verfügt über einen drehbaren Blendeneinstellring mit Fixierung zur Einstellung der Blende. 4.3 Hinweise auf dem Gerät Siehe technische Zeichnung im Kapitel „Technische Daten“. Typenschild Type: SN.:... -
Seite 13: Technische Daten
vicotar TO42/16.4-232-V-LD ® Technische Daten 5 TECHNISCHE DATEN 5.1 Allgemeine Parameter Parameter Wert Gehäusematerial Aluminium, schwarz eloxiert Optisches Material Glas Objektivlänge 188 mm (ohne Anschlussgewinde) Max. Objektivdurchmesser 56 mm Durchmesser am Blendenring 35 mm Klemmdurchmesser 56 mm und 32 mm Filtergewinde objektseitig M52 x 0,75 (Tiefe 4,2 mm) Filtergewinde kameraseitig... -
Seite 14: Formatfüllende Abbildung
vicotar TO42/16.4-232-V-LD ® Technische Daten Optimale Bildaufnehmergröße HINWEIS Da das Objektiv ein rundes Bild erzeugt, während der Sensor rechteckig oder quadratisch ist, gibt es zwei Möglichkeiten, wie das Bild den Sensor vollständig ausfüllen kann. Formatfüllende Abbildung Hierbei wird die gesamte Sensorfläche des Bildaufnehmers ausgenutzt. Der maximale Bildkreis des Objektivs sollte größer oder gleich der Sensordiagonalen sein. -
Seite 15: Optische Parameter
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.2 Optische Parameter Parameter Wert Spektralbereich, 400 nm–950 nm monochromatisch nutzbar Spektralbereich, breitbandig nicht breitbandig nutzbar nutzbar Effektive Blendenzahl F8–F22 Objektseitige numerische Apertur 0,009–0,02 Bildseitige numerische Apertur 0,023–0,06 Abbildungsmaßstab 0,39 ± 2 % Tiefenabbildungsmaßstab 0,152 (∆z'/∆z) Arbeitsabstand VIS 232 ±... - Seite 16 vicotar TO42/16.4-232-V-LD ® Technische Daten Telezentrie Parameter Bildfelddiagonale 8,9 mm 11 mm 16,4 mm Telezentrieart Objektseitig Max. objektseitiger 0,0733° 0,0875° 0,1909° Telezentriewinkel φ Max. Bildgrößenänderung bei 1,0 μm 1,2 μm 2,6 μm 1 mm Objekttiefe Max. Bildgrößenänderung bei 10 μm 12 μm 26 μm 10 mm Objekttiefe...
-
Seite 17: Optische Kennlinien (Designdaten)
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.3 Optische Kennlinien (Designdaten) 2/3" Abb. 2: Erläuternde Skizze zu optischen Kennlinien Bildebene Bildfeld Bildmittelpunkt (Achspunkt) Liniengitter Tangential (T) Bildaufnehmer Liniengitter Sagittal (S) HINWEIS Die nachfolgenden Designdaten wurden mit der Optikdesign-Software Zemax ermittelt. Die Werte beziehen sich auf den Bildraum. ©... -
Seite 18: Mtf In Abhängigkeit Von Der Ortsfrequenz
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.3.1 MTF in Abhängigkeit von der Ortsfrequenz 15.0 30.0 45.0 60.0 75.0 90.0 105.0 120.0 135.0 150.0 Spatial Frequency in cycles per mm Diff. Limit-Tangential Diff. Limit-Sagittal 0.00 mm-Tangential 0.00 mm-Sagittal 10.00 mm-Tangential 10.00 mm-Sagittal 15.00 mm-Tangential 15.00 mm-Sagittal 20.00 mm-Tangential... -
Seite 19: 5: Mtf - Ortsfrequenzabhängig (470 Nm, F11)
vicotar TO42/16.4-232-V-LD ® Technische Daten 15.0 30.0 45.0 60.0 75.0 90.0 105.0 120.0 135.0 150.0 Spatial Frequency in cycles per mm Diff. Limit-Tangential Diff. Limit-Sagittal 0.00 mm-Tangential 0.00 mm-Sagittal 10.00 mm-Tangential 10.00 mm-Sagittal 15.00 mm-Tangential 15.00 mm-Sagittal 20.00 mm-Tangential 20.00 mm-Sagittal 21.00 mm-Tangential 21.00 mm-Sagittal Diffraction MTF... -
Seite 20: 7: Mtf - Ortsfrequenzabhängig (470 Nm, F14)
vicotar TO42/16.4-232-V-LD ® Technische Daten 13.0 26.0 39.0 52.0 65.0 78.0 91.0 104.0 117.0 130.0 Spatial Frequency in cycles per mm Diff. Limit-Tangential Diff. Limit-Sagittal 0.00 mm-Tangential 0.00 mm-Sagittal 10.00 mm-Tangential 10.00 mm-Sagittal 15.00 mm-Tangential 15.00 mm-Sagittal 20.00 mm-Tangential 20.00 mm-Sagittal 21.00 mm-Tangential 21.00 mm-Sagittal Diffraction MTF... -
Seite 21: 9: Mtf - Ortsfrequenzabhängig (470 Nm, F16)
vicotar TO42/16.4-232-V-LD ® Technische Daten 13.0 26.0 39.0 52.0 65.0 78.0 91.0 104.0 117.0 130.0 Spatial Frequency in cycles per mm Diff. Limit-Tangential Diff. Limit-Sagittal 0.00 mm-Tangential 0.00 mm-Sagittal 10.00 mm-Tangential 10.00 mm-Sagittal 15.00 mm-Tangential 15.00 mm-Sagittal 20.00 mm-Tangential 20.00 mm-Sagittal 21.00 mm-Tangential 21.00 mm-Sagittal Diffraction MTF... -
Seite 22: Verzeichnung
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.3.2 Verzeichnung 21.0 20.0 10.0 -0.5 Percent 0.4700 0.5250 0.6350 F-Tan(Theta) Distortion Abb. 11: Verzeichnung - wellenlängenabhängig 100.648.999.10-de-1.0 © Vision & Control GmbH 2025... -
Seite 23: Vignettierung
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.3.3 Vignettierung 10.5 12.6 14.7 16.8 18.9 21.0 Y Field in Millimeters Abb. 12: Vignettierung (470 nm) 10.5 12.6 14.7 16.8 18.9 21.0 Y Field in Millimeters Abb. 13: Ohne Vignettierung (470 nm) © Vision & Control GmbH 2025 100.648.999.10-de-1.0... -
Seite 24: Bedingungen Für Betrieb, Lagerung Und Transport
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.4 Bedingungen für Betrieb, Lagerung und Transport ACHTUNG Beschädigung des Gerätes durch unsachgemäße Lagerung oder Transport • Das Gerät nur in der Originalverpackung oder einer ausreichend gepolsterten Verpackung versenden oder lagern. • Die Abdeckkappen (Lieferumfang) zum Schutz bei Lagerung und Transport aufsetzen. - Seite 25 vicotar TO42/16.4-232-V-LD ® Technische Daten Umgebungsbedingungen Betrieb Transport Lagerung Temperatur 10 °C bis 60 °C −20 °C bis 60 °C Raumtemperatur Luftfeuchtigkeit 20 % bis 80 % 20 % bis 80 % 20 % bis 80 % Kondenswasser nicht zulässig Temperaturschock Vermeiden vermeiden...
-
Seite 26: Technische Zeichnung
vicotar TO42/16.4-232-V-LD ® Technische Daten 5.5 Technische Zeichnung Abb. 14: Technische Zeichnung (Angaben in mm) 100.648.999.10-de-1.0 © Vision & Control GmbH 2025... -
Seite 27: Inbetriebnahme
vicotar TO42/16.4-232-V-LD ® Inbetriebnahme 6 INBETRIEBNAHME 6.1 Entpacken Das Objektiv ist in einer Drehpack-Hülse arretiert. 1. Schrauben Sie die Kappe der Drehpack-Hülse ab. 2. Entnehmen Sie das Objektiv. 3. Entfernen Sie die Abdeckkappen erst nach vollständiger Montage und kurz vor dem Einsatz am Einsatzort. 4. -
Seite 28: Montage An Kamera
vicotar TO42/16.4-232-V-LD ® Inbetriebnahme 6.5 Montage an Kamera Das Objektiv wird über den C-Mount-Anschluss mit einer passenden Kamera verbunden. 1. Setzen Sie das Objektiv an den C-Mount Anschluss der Kamera gerade an. 2. Schrauben Sie das Objektiv an die Kamera handfest an. 100.648.999.10-de-1.0 ©... -
Seite 29: Konfiguration
vicotar TO42/16.4-232-V-LD ® Inbetriebnahme 6.6 Konfiguration 6.6.1 Einstellen des Arbeitsabstandes Das Objektiv verfügt über einen festen Arbeitsabstand. Die Distanz wird von der vorderen Kante des Objektives bis zum Prüfobjekt angegeben. Montieren Sie das Objektiv in diesem Arbeitsabstand über dem Prüfobjekt. HINWEIS Optische Elemente z.B. -
Seite 30: Einstellen Der Blende
vicotar TO42/16.4-232-V-LD ® Inbetriebnahme 6.6.2 Einstellen der Blende Das Objektiv verfügt über eine variable Blende. HINWEIS Veränderung der Lichtstärke Abb. 16: Einstellen der Blende Blendeneinstellring Skalenring Markierung Blendenskale M3-Feststellschraube 1. Lösen Sie die Feststellschrauben (5) am Blendeneinstellring (1) mit dem beiliegendem Werkzeug (Lieferumfang). -
Seite 31: Betrieb
vicotar TO42/16.4-232-V-LD ® Betrieb 7 BETRIEB HINWEIS Die Frontlinse kann durch Verwendung des UV-Filters (Schutzglas) vor Fremdkörpern geschützt werden. Siehe „Zubehör“ auf unserer Webseite. Halten Sie das Objektiv während des Betriebs von Fremdkörpern (Stäuben, Nebel, Wasserspritzern oder ähnlichem) fern. Diese Substanzen können optische Oberflächen angreifen. -
Seite 32: Wartung Und Support
vicotar TO42/16.4-232-V-LD ® Wartung und Support 8 WARTUNG UND SUPPORT 8.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gereinigt werden. Führen Sie eine Reinigung nur dann durch, wenn die Abbildungseigenschaften merklich gestört sind. Reinigen Sie nur die von außen erreichbaren Oberflächen. Öffnen Sie das Objektiv nicht. - Seite 33 vicotar TO42/16.4-232-V-LD ® Wartung und Support Reinigung der optischen Oberflächen ACHTUNG Halten Sie die angegeben Reinigungsreihenfolge ein. Verwenden Sie zur Reinigung nie trockene Tücher. Hierdurch können Staub und andere Verschmutzungen in die Linsenoberfläche eingearbeitet werden und diese dadurch beschädigen. 1. Entfernen Sie nicht haftende Stäube mit einem Blasepinsel oder gereinigter Druckluft.
-
Seite 34: Technischer Support
vicotar TO42/16.4-232-V-LD ® Wartung und Support 8.2 Support Technischer Support Wenn Sie technische Fragen zu unseren Produkten haben, wenden Sie sich an unseren technischen Support. Wir stehen Ihnen gern zur Verfügung: Montag bis Donnerstag 8.00 - 17.00 Uhr und Freitag 8.00 - 15.00 Uhr. Vision &... -
Seite 35: Entsorgung
vicotar TO42/16.4-232-V-LD ® Entsorgung 9 ENTSORGUNG Gerät, Zubehör und Verpackungsmaterial müssen einer umweltgerechten Wiederverwertung zugeführt werden. Die Entsorgung, auch von Einzelteilen, hat grundsätzlich umweltgerecht, das heißt nach den gültigen gesetzlichen Bestimmungen, zu erfolgen. Für eine fachgerechte Entsorgung der Altgeräte erkundigen Sie sich beim Hersteller, bei Ihrem örtlichen Fachhändler oder der entsprechenden nationalen Behörde. - Seite 36 Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Vision & Control GmbH...
