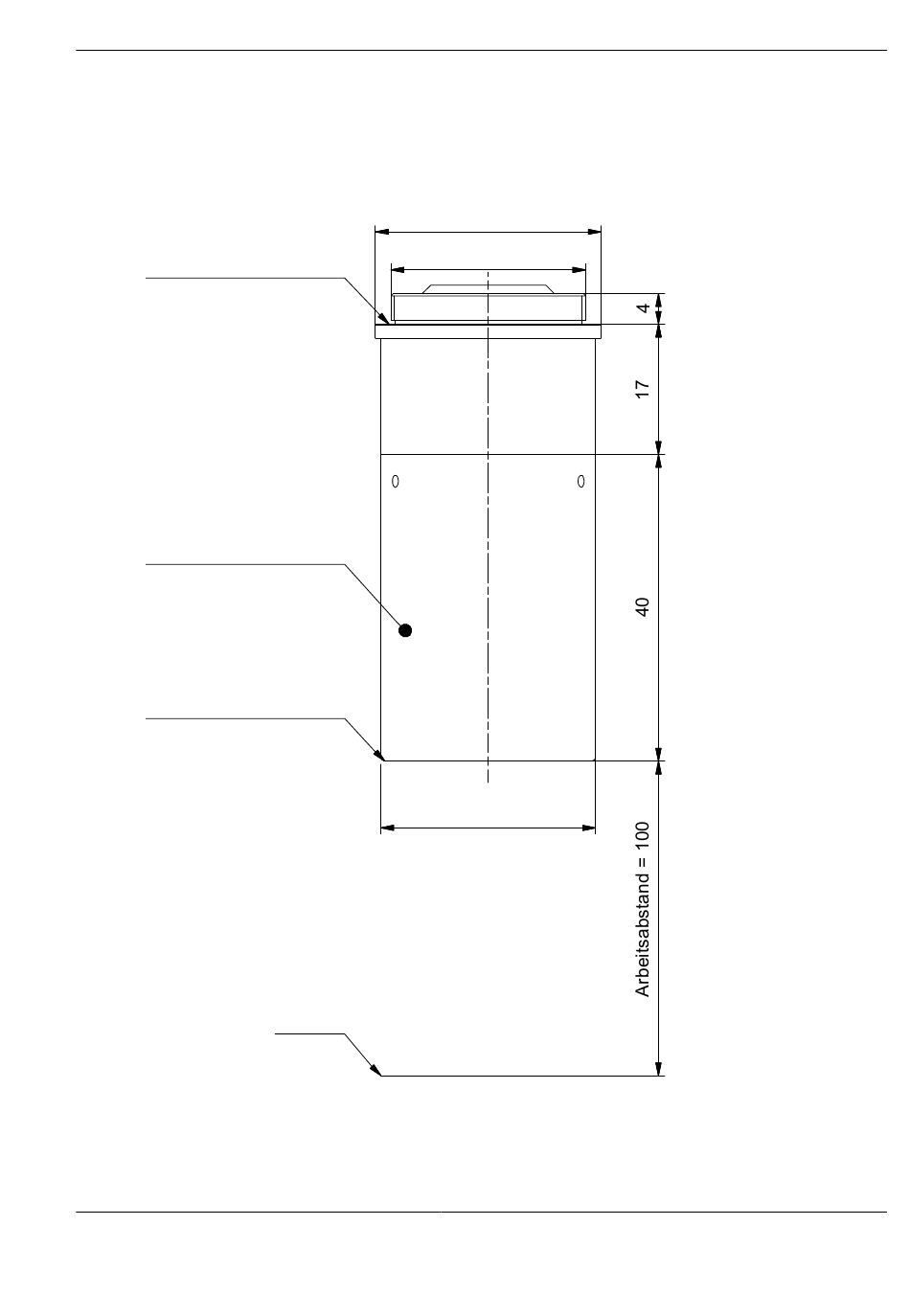

5.5 Technische Zeichnung
Anlagekante Kamera
Klemmbereich Ø 28 g7
Filtergewinde M26 x 0,5
Die Abmessungen sind in mm angegeben.
Abb. 10: Technische Zeichnung
© Vision & Control GmbH 2019
Objekt
Ø 29,4
C-Mount
Ø 28
999.995.904.10-de-2.0
TO18/4.1-100-F6-B-RF
