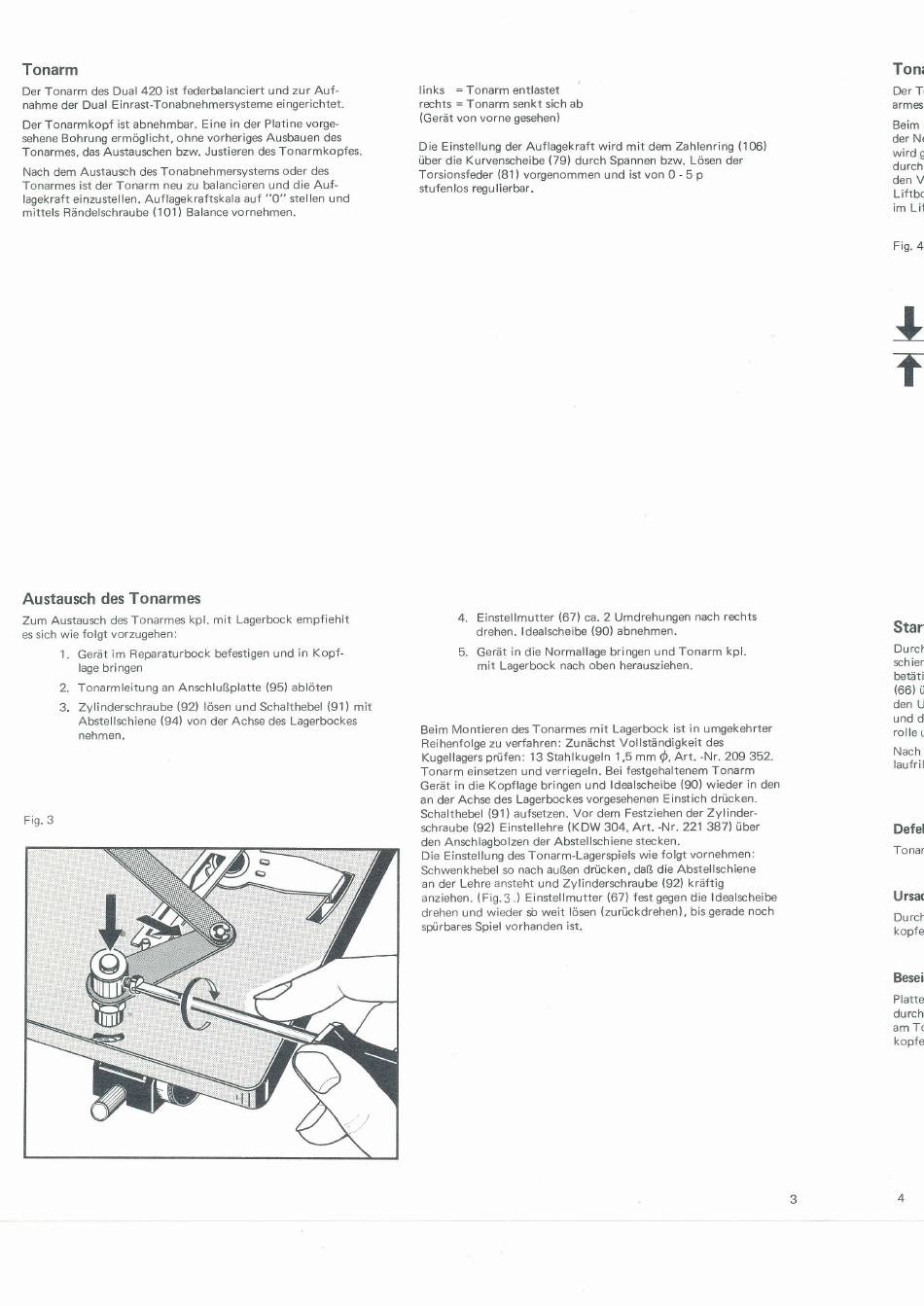

Tonarm
Der
Tonarm
des
Dual
420
ist federbalanciert und
zur
Auf-
nahme
der
Dual
Einrast-Tonabnehmersysteme eingerichtet.
Der
Tonarmkopf
ist abnehmbar. Eine in der Platine
vorge-
sehene
Bohrung
ermöglicht,
ohne vorheriges Ausbauen
des
Tonarmes,
das
Austauschen bzw. Justieren
des
Tonarmkopfes.
Nach
dem Austausch
des
Tonabnehmersystems
oder
des
Tonarmes ist der
Tonarm
neu zu balancieren
und
die
Au;f-
lagekraft einzustellen.
Auflagekraftskala auf
"0"
stellen und
mittels
Rändelschraube
(101
)
Balance
vornehmen.
Austausch
des
Tonarmes
Zum
Austausch
des
Tonarmes
kpl.
mit
Lagerbock
empfiehlt
es
sich
wie
folgt
vorzugehen:
1.
Gerät
im
Reparaturbock befestigen
und
in
Kopf-
lage
bringen
2.
Tonarmleitung
an
Anschlußplatte
(95) ablöten
3.
Zylinderschraube
(92)
lösen und Schalthebel
(911
mit
Abstellschiene
(94)
von der Achse
des Lagerbockes
nehmen.
Fis.
3
links
=
Tonarm entlastet
rechts
=
Tonarm senkt
sich ab
(Gerät von vorne
gesehen)
Die
Einstellung der
Auflagekraft
wird mit
dem
Zahlenring
(106)
über
die
Kurvenscheibe
(79)
durch Spannen
bzw.
Lösen der
Torsionsfeder (81) vorgenommen
und
ist von 0
-
5
p
stufenlos regulierbar.
4.
Einstellmutter
(67) ca.
2
Umdrehungen
nach
rechts
drehen. ldealscheibe (90) abnehmen.
5.
Gerät in
die
Normallage bringen und
Tonarm kpl.
mit
Lagerbock
nach
oben
herausziehen.
Beim
Montieren
des
Tonarmes
mit
Lagerbock ist
in
umgekehrter
Reihenfolge zu
verfahren:
Zunächst
Vollständigkeit
des
Kugellagers
prüfen:
13
Stahlkugeln
'l
,5 mm
@,
Art.
-Nr.
2Og
352.
Tonarm einsetzen und verriegeln. Bei festgehaltenem
Tonarm
Gerät in
die
Kopflage bringen
und
ldealscheibe (90)
wieder
in
den
an der Achse
des Lagerbockes vorgesehenen
Einstich
drücken.
Schalthebel
(91
)
aufsetzen.
Vor
dem Festziehen der
Zylinder-
schraube
(92)
Einstellehre (KDW 304,
Art.
-Nr.
221
387)
über
den
Ansch
lagbolzen der Abstellsch
iene
stecken.
Die Einstellung
des
Tonarm-Lagerspiels wie
folgt
vornehmen:
Schwenkhebel
so nach außen
drücken,
daß
die Abstellschiene
an
der Lehre ansteht
und Zylinderschraube (92) kräftig
anziehen.
(Fig.3.)
Einstellmutter (67)
fest
gegen
die
ldealscheibe
drehen und wieder
sb
weit
lösen (zurückdrehen),
bis gerade
noch
spürbares
Spiel vorhanden ist.
J
T
Toni
Der
Tr
armes
Beim
I
der Nt
wird
g
durch
den V
L
iftbc
im
Lif
Fig.
4
Start
Durcl'
sch ien
betätir
(66)
ü
den
U
und
d,
rolle
I
Nach
laufr il
Defel
Tonar
Ursac
Du
rch
kopfe
Besei
Platte
du
rch
am Tc
kopfe
