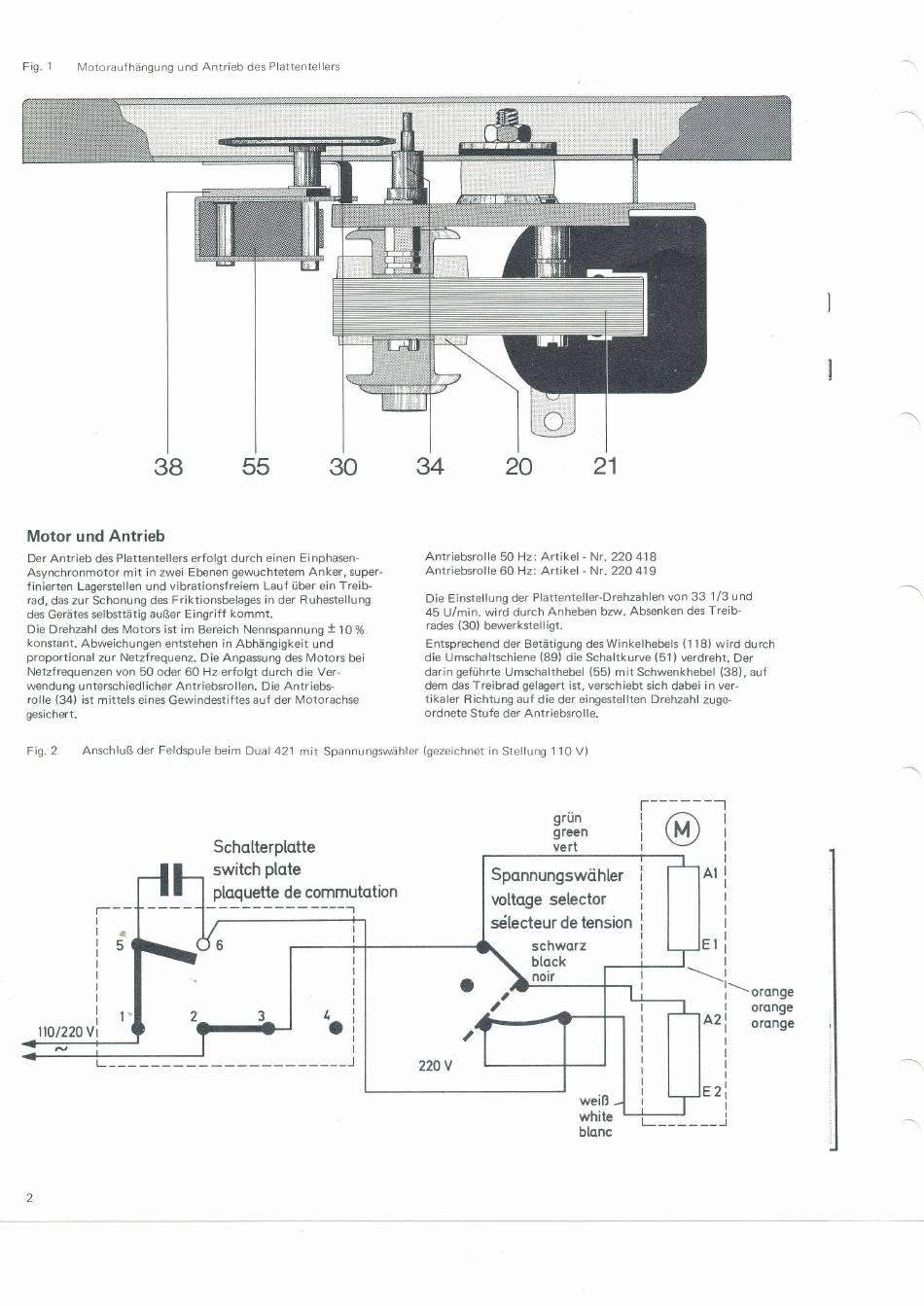

Fig.
1
Motoraufhängung und
Antrieb
des
Plattentellers
Motor und Antrieb
Der
Antrieb
des
Plattentellers
erfolgt durch
einen
Einphasen-
Asynchronmotor
mit
in
zwei
Ebenen
gewuchtetem
Anker,
super-
finierten
Lagerstellen und
vibrationsfreiem Lauf
über ein Treib-
rad,
das
zur Schonung
des
Friktionsbelages in
der
Ruhestellung
des
Gerätes
selbsttätig außer
Eingriff
kommt.
Die Drehzahl
des
Motors
ist im
Bereich Nennspannung
+
10%.
konstant. Abweichungen entstehen in
Abhängigkeit
und
proportional zur
Netzfrequenz. Die Anpassung
des
Motors
bei
Netzfrequenzen von 50 oder
60
Hz
erfolgt durch die
Ver-
wendu ng
unterschiedl icher Antriebsrol len.
D
ie
Antriebs-
rolle (34)
ist
mittels
eines
Gewindestiftes
auf
der Motorachse
gesichert.
Antriebsrolle
50
Hz:
Artikel
-
Nr. 220
418
Antriebsrolle 60 Hz:
Artikel
-
Nr.22O
419
Die Einstellung der Plattenteller-Drehzahlen von
33
1/3
und
45 U/min. wird
durch Anheben
bzw'
Absenken
des
Treib-
rades
(30)
bewerkstell
igt.
Entsprechend der Betätigung
des
Winkelhebels
(1
1B)
wird
durch
die
Umschaltschiene
(89)
die
Schaltkurve (51)
verdreht. Der
darin geführte Umschalthebel
(55)
mit
Schwenkhebel
(38),
auf
dem
das
Treibrad gelagert ist, verschiebt sich dabei in
ver-
tikaler
Richtung auf die der eingestellten Drehzahl
zuge-
ordnete Stufe der
Antriebsrolle.
l--------l
Fig.2
Anschluß
der
Feldspule
beim
Dual
421
mit
Spannungswähler (gezeichnet in
Stellung
110 V)
Scholterplotte
switch plote
ptoquette
de
commutotion
I
oronoe
A2r,
orqnöe
I
I
I
I
E2'l
I
weiß
white
blqnc
Sponnungswöhler
voltoge setector
sdlecteur
de
tension
l101220Vt
