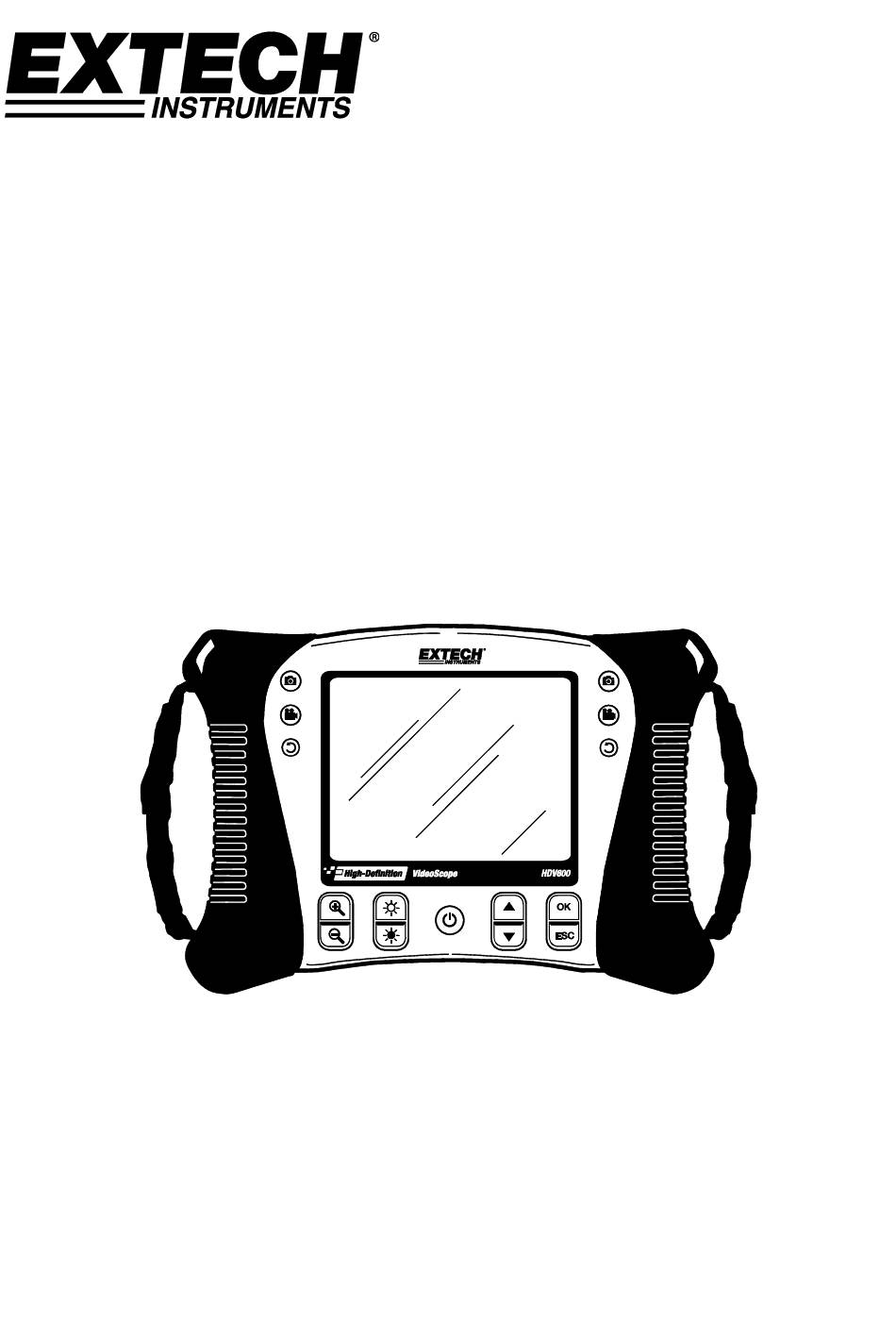

- Seite 1 Benutzerhandbuch Hochauflösendes Videoskop Modell HDV600 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Modelle Und Beschreibungen
Introduction Herzlichen Glückwunsch zum Kauf dieses Extech Video-Endoskops der HDV600 Serie. Dieses Gerät wurde zur Verwendung als ferngesteuertes Prüfgerät entwickelt. Es kann dazu benutzt werden, um an enge Stellen zu gelangen und anschließend Echtzeitvideos und Bilder zu liefern die auch aufgenommen werden können. Zu den typischen Anwendungen gehören die HVAC-Prüfung, Fahrzeuginspektion, Kabelführung und Boot-/Luftfahrzeug-Inspektion. - Seite 3 Beschreibung Monitor 1. Sondenanschluss 2. Kamera-Taste 3. Video-Taste 4. Bilddrehungs-Taste 5. Display 6. Zoom-Tasten 7. Lichtintensitäts-Tasten 8. Ein-/Aus-Taste 9. Scroll-Tasten 10. Auswahl-Tasten 11. USB-Anschluss Mikrofon 13. SD-Kartenslot 14. Videoausgang Reset-Taste 16. AC-Adapteranschluss Schwenksonde 1. Schwenkknopf 2. Schwenk-Spannknopf 3. Schwenkkamera 4. Lichtintensitäts-Tasten 5.
-
Seite 4: Installation
Installation Aufladen der Batterie und Statusanzeige: Hinweis: Eine vollständig aufgeladene Batterie ermöglicht etwa einen dauerhaften Einsatz von 5 Stunden. Schalten Sie das Messgerät aus und schließen Sie den AC-Adapter an, um das Messgerät aufzuladen. Schalten Sie nach einigen Stunden das Messgerät ein. Auf der Batteriestatusanzeige ist eine der folgenden Abbildungen zu erkennen: A: Vollständig aufgeladen B: Aufladevorgang läuft... -
Seite 5: Bedienung
Bedienung Verbinden Sie die Sonde mit dem Monitor. Drücken Sie die Ein-/Aus-Taste, um das Messgerät einzuschalten. Bringen Sie die Sonde in Position, um das Untersuchungsgebiet zu betrachten. Die Sonde kann der Form der Prüffläche angepasst werden. Die optimale Fokusentfernung liegt zwischen 2 bis 6 cm (0,79 bis 2,3”). - Seite 6 Schwenksonde Die Schwenksonde mit einstellbarem Kopfkegelwinkel wird für bessere Blickwinkel und zur optimalen Überprüfung der Untersuchungsposition verwendet. Die Schwenksonde ist in zwei Versionen verfügbar: Direct (verkabelt) oder Wireless (kabellos). Kabellose Version Hinweis: Der Akku muss vollständig für kabellosen Betrieb geladen werden. Eine schwache Batterie kann in Meter Ergebnis heruntergefahren Verbinden Sie den AC-Adapter mit dem Sender und laden Sie die Batterie.
-
Seite 7: Betrachten Eines Gespeicherten Bildes Oder Videos Auf Dem Display
Funksender Der Funksender ist zur Verwendung in schwer zugänglichen Bereichen oder für Situationen in denen sich das Bewegen mit aufgesetztem Monitor als problematisch erweist, bestimmt. Die Sonde kann auch über das Verbindungskabel direkt am Monitor angeschlossen werden. Hinweis: Der Akku muss vollständig für kabellosen Betrieb geladen werden. Eine schwache Batterie kann in Meter Ergebnis heruntergefahren Kabelloser Betrieb Verbinden Sie den AC-Adapter mit dem Sender und laden... -
Seite 8: Löschen Von Gespeicherten Bildern Oder Videos
Betrachten eines Bildes oder Videos auf einem PC Zur Übertragung gespeicherter Dateien auf einen PC stehen zwei Methoden zur Verfügung. Entfernen Sie die SD-Karte aus dem Monitor und setzen Sie diese in einen SD-Kartenleser des PCs ein. Verbinden Sie das Messgerät über ein USB-Kabel mit dem PC. Bilder werden im *.JPG Format und Videos im *.AVI Format gespeichert. -
Seite 9: Reset-Taste
Reset-Taste Wenn der Monitor nicht mehr reagiert aufgrund eines EMI oder andere magnetische Feld Ereignis, verwenden Sie eine Büroklammer oder einen anderen spitzen Gegenstand die RESET- Taste auf der Unterseite befindet sich drücken Rückhalterung Die Rückhalterung lässt sich in drei Positionen einstellen. Tief (zur Aufbewahrung), Mittelposition zur Arbeitsflächenbetrachtung und Hochposition für abschüssige Flächen. -
Seite 10: Technische Daten
Technische Daten Monitor 14,5cm ( 5,6”); Sichtbar: 13,5cm (5,3“) LCD-Bildschirm Aktiv-Matrix, 640 x 480 Pixel Schnittstelle Mini-USB 1.1 und AV out Aufnahmemedium SD-Karte Kompressionsformat MPGE4 Standbildformat JPEG (640 x 480) Videoaufnahmeformat AVI (640 x 480) Videoausgabeformat NTSC und PAL Empfängerfrequenz 2,4 GHz Empfängerempfindlichkeit -87 dBm (SNR = 42 dB, Fmod = 15 kHz) - Seite 11 Kamera Bildsensor CMOS Videoformat NTSC Helligkeitsregelung Manuell Lampentyp Schnittstelle Composite-Video Schutz vor eindringenden Medien IP67 Betriebstemperatur -10 °C bis +50 °C, +14 °F bis +122 °F Sonden und Kameras Beweglichkeit 240°± 20 ° manuelle Spitzen-Gelenkverbindung Zubehör Spiegel, Magnet-und Anti-Haken Ball (ohne 25mm Durchmesser Kabel) Teilenummer Beschreibung...
