Hauptbedienebene

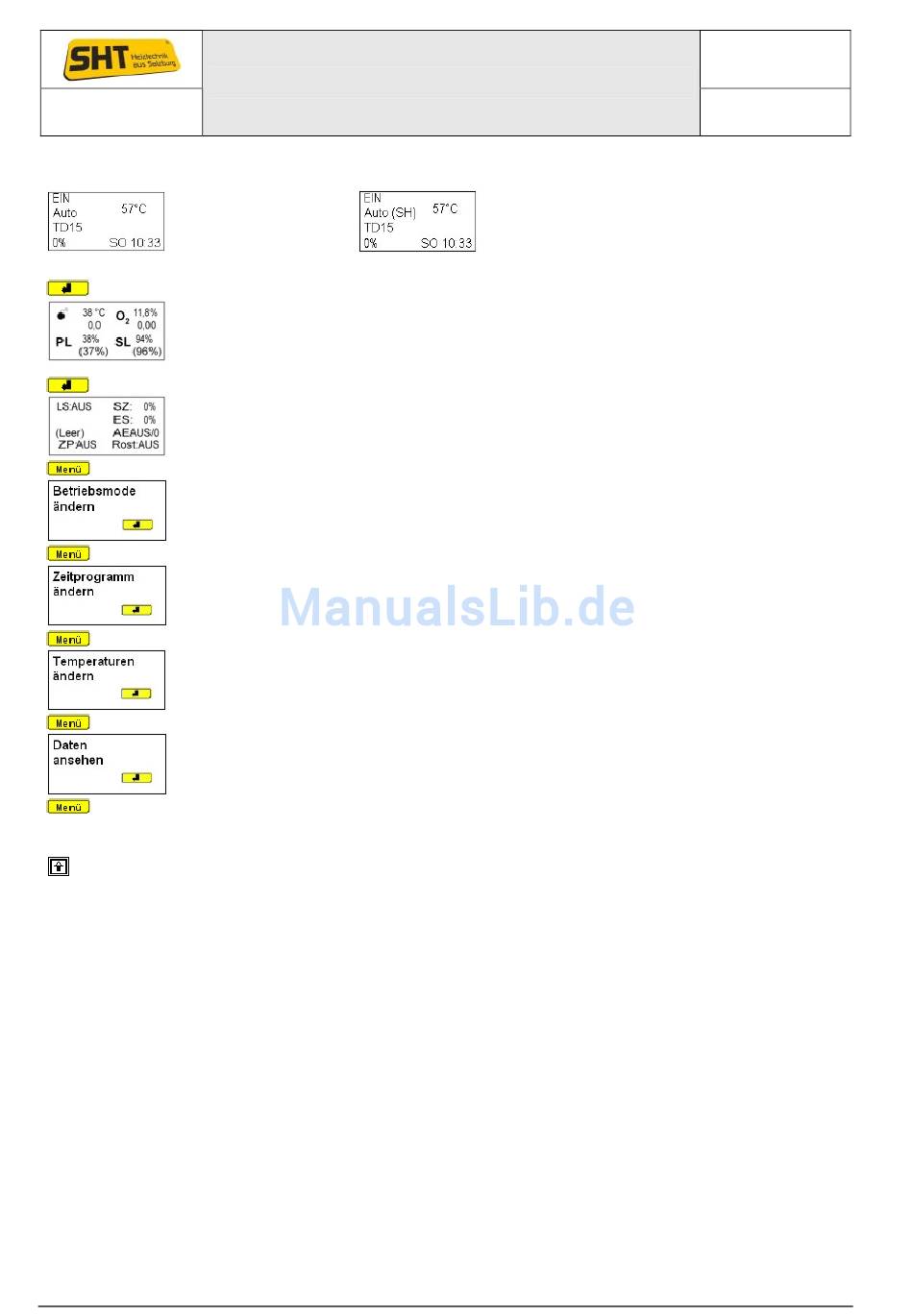

Grundmaske
Anzeige am Display im
Automatik Betrieb.
Auto
/Scheite)
Enter
Schnellabfrage Daten
ansehen (finden sie
auch im Kapitel 6.7)
Enter
Schnellabfrage Daten
ansehen (finden sie
auch im Kapitel 6.7)
Durch Drücken der Menü-Taste wechseln Sie zum ersten Menüpunkt
In diesem Menü können die einzelnen
Betriebszustände (zB. Heizkreis 1, Boiler) verändert werden: Automatikbetrieb, Dauerbetrieb.
Zusätzlich kann in diesem Menü zwischen dem Automatikbetrieb und dem Scheitholzbetrieb
gewählt werden.
Durch Drücken der Menü-Taste wechseln Sie zum nächsten Menüpunkt
Im Zeitprogramm können die für das Gesamtsystem wichtigen Zeiten (Uhrzeit, Heizzeiten, und ab
SW-Version 6.60 Förderzeit - Saugsystem) verändert werden..
Durch Drücken der Menü-Taste wechseln Sie zum nächsten Menüpunkt
Im Menü Temperaturen ändern, können z.B. die Heizkreistemperaturen, die Boilertemperatur,...
eingestellt werden.
Durch Drücken der Menü-Taste wechseln Sie zum nächsten Menüpunkt
Unter Daten ansehen, können alle wichtigen Informationen zur Anlage abgelesen werden.
Durch Drücken der Menü-Taste gelangen Sie zum ersten Menüpunkt „Betriebsmode ändern".
Um aus diesen Menüpunkten wieder in die Grundmaske zu gelangen, betätigen Sie die
- Taste.
Technische Dokumentation
Bedienungsanleitung
= (Pellets-
Momentananzeige:
•
...Rauchgastemperatur
O ..Sauerstoffgehalt
2
LS...Lambdasonde ein/aus
ES...Einschubleistung
ZP...Zündpatrone ein/aus
Anzeige am Display im Automatik Betrieb. Auto (SH)
zeigt an, dass sich der Kessel im Scheitholz Betrieb
befindet.
Auto(SH)... Automatischer Betriebswechsel zwischen
Scheitholz und Pellets.
(SH)... nur Scheitholzbetrieb.
PL...Primärluft
SL...Sekundärluft
SZ...Saugzugleistung
AE...Austragungseinheit ein/aus
Rost..ob Kippung erfolgt ein/aus
