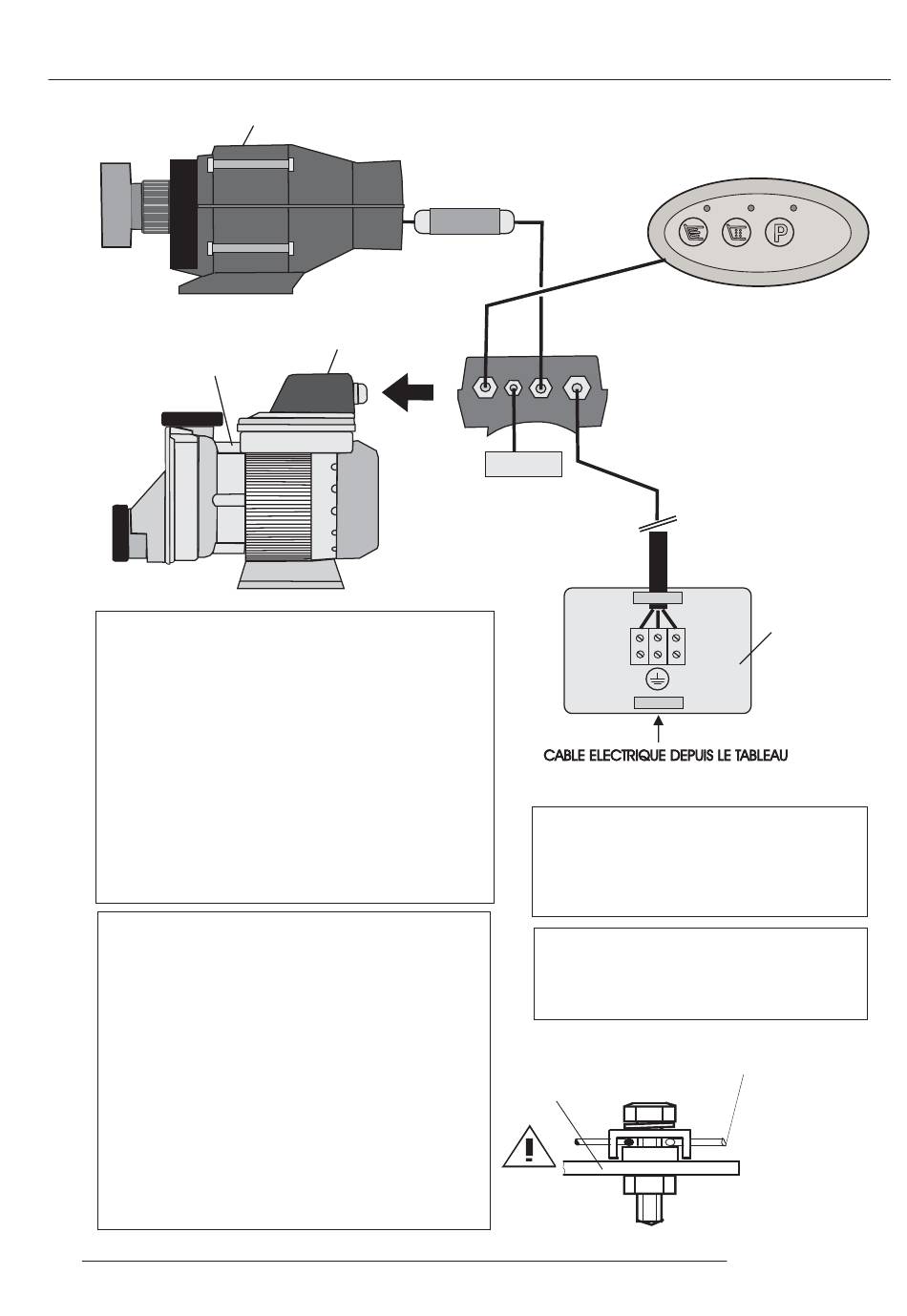

7. SCHEMA ELECTRIQUE
POMPE AIR
POMPE EAU
WASSER PUMPE
Un disjoncteur différentiel de 30mA, accouplé à un
coupe circuit de 10A ,ou un interrupteur différentiel
30mA/10A, doivent être montés en tête de ligne de
votre alimentation de baignoire.
Le câble de la pompe eau devra être raccordé
dans un boîtier étanche IP 44 et sur un domino.
Le câble de votre alimentation électrique devra
être protégé par une gaine annelée.
Dans les régions frappée par la foudre plus de
25 fois par an, vous devrez installer un parafoudre.
Reliez le chassis de la baignoire à la terre de votre
tableau EDF.
Reliez la tuyauterie à la terre du tableau EDF.
Ein Differenzialschalter von 30 mA, der an eine
Sicherung angekoppelt ist oder ein Differen-zialab-
schalter 30 mA/10 A müssen am Kopf der Leitung
Ihrer Badewannenstromversorgung angebracht sein.
Das Kabel der Wasserpumpe muss in einem wasser-
dichten Kasten IP 44 und an einer Lüsterklemme
angeschlossen werden.Das Kabel Ihrer elektrischen
Versorgung muss durch eine Ringhülle geschützt
werden.In Regionen, die mehr als 25 Mal von dem
Blitz getroffen werden, müssen Sie einen Blitzableiter
installieren. Verbinden Sie das Chassis der Badewanne
mit der Erdung Ihrer Stromtafel.Verbinden Sie die
Rohre mit der Erdung der Stromtafel.
EDITION: 25.03.11
7. ELEKTRISCHER SHALTPLAN
CONNECTEUR
STECKER
COMMANDE
BESTELLUNG
DETECTEUR DE NIVEAU
DETEKTOR VON NIVEAU
10 A-
CLAVIER
TASTATUR
N
P
ELEKTRISCHES KABEL AB DEM SCHALTPLAN
Raccordement électrique:
230V / 50 Hz . Alimentation séparée nécessaire.
avec TD 3 x 1,5 mm2.
Elektrischer Anschluss:
230 V / 59 Hz. Es ist eine getrennte Versorgung
notwendig.
Mit ID 3 x 1,5 mm2.
Le câble et le boîtier étanche doivent être
fournis et installés par un électricien agréé.
Das Kabel und der wasserdichte Kasten
müssen von einem zugelassenen Elektriker
geliefert und installiert werden.
Plaque chassis du moteur
Chassis-Abdeckplatte
des Motors
//////////////// /////
817.7
81
Boîtier électrique
Elektrisher Kasten
Raccorder à la borne
de terre du tableau
Mit dem Erdanschluss
der Tafel verbinden
