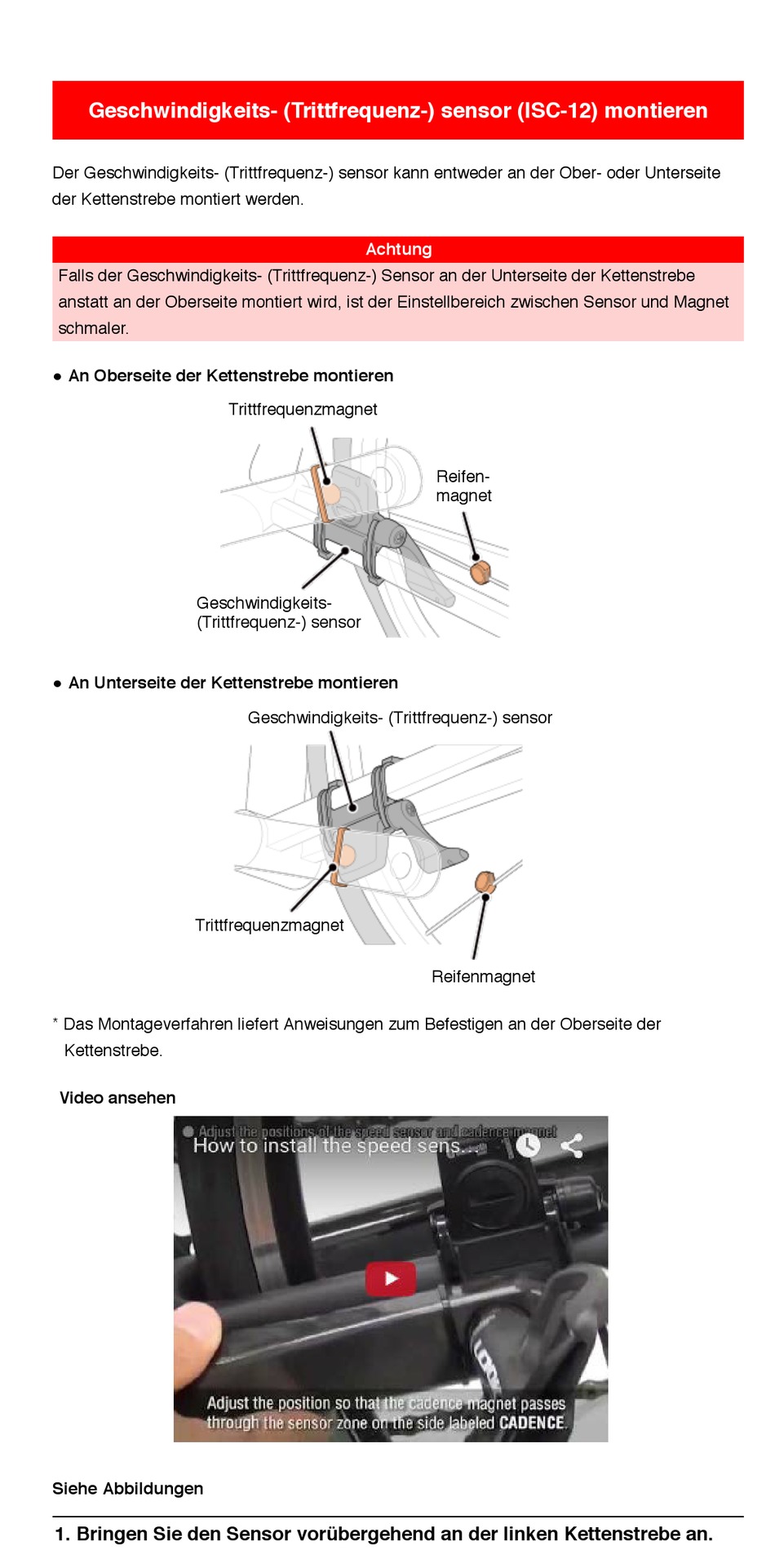

Geschwindigkeits- (Trittfrequenz-) sensor (ISC-12) montieren

Der Geschwindigkeits- (Trittfrequenz-) sensor kann entweder an der Ober- oder Unterseite
der Kettenstrebe montiert werden.
Falls der Geschwindigkeits- (Trittfrequenz-) Sensor an der Unterseite der Kettenstrebe
anstatt an der Oberseite montiert wird, ist der Einstellbereich zwischen Sensor und Magnet
schmaler.
! An Oberseite der Kettenstrebe montieren
Geschwindigkeits-
(Trittfrequenz-) sensor
! An Unterseite der Kettenstrebe montieren
Trittfrequenzmagnet
* Das Montageverfahren liefert Anweisungen zum Befestigen an der Oberseite der
Kettenstrebe.
Video ansehen
Siehe Abbildungen
1. Bringen Sie den Sensor vorübergehend an der linken Kettenstrebe an.
Achtung
Trittfrequenzmagnet
Geschwindigkeits- (Trittfrequenz-) sensor
Reifen-
magnet
Reifenmagnet
