Inhaltszusammenfassung für ZUG GK45TEG

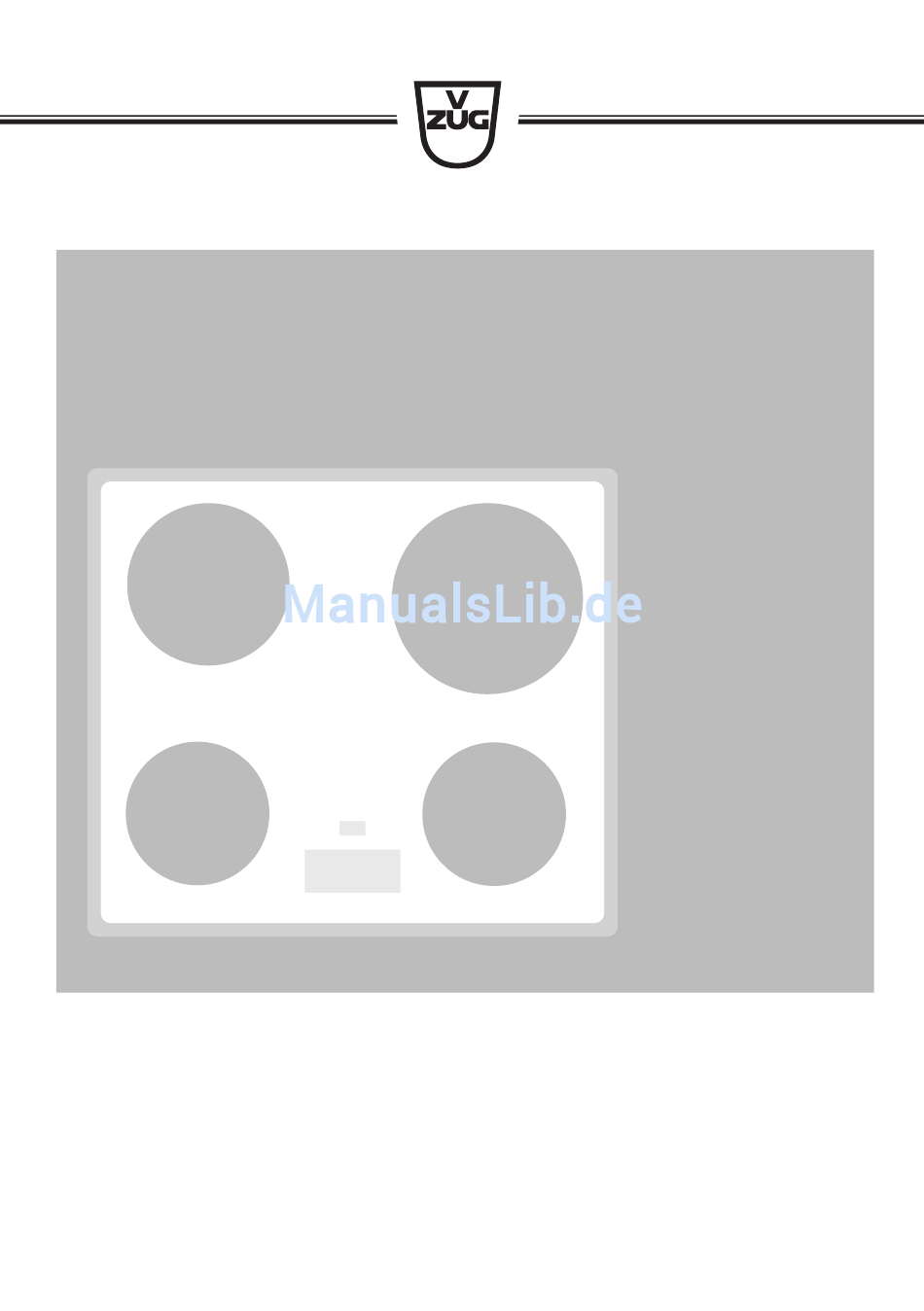

- Seite 1 Bedienungsanleitung GK45TEG Toptronic-Kochfeld...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Wei- terentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Produktfamilie (Modellnummer) entspricht den ersten Stellen auf dem Ty- penschild. Diese Bedienungsanleitung gilt für: Produktfamilie GK45TEGC/U/F 31033 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2017...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 4 Verwendete Symbole ................... 4 Allgemeine Sicherheitshinweise................. 5 Gerätespezifische Sicherheitshinweise............. 6 Gebrauchshinweise .................... 7 2 Entsorgung 9 3 Erste Inbetriebnahme 10 4 Ihr Gerät 11 Geräteübersicht .................... 11 Bedien- und Anzeigeelemente................ 12 Kochgeschirr...................... 13 5 Bedienung 14 Gerät ein- und ausschalten ................ 14 Kochzone einstellen ................... 14 Übersicht Leistungsstufen ................. 15 Kochzone ausschalten.................. 15... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu Verletzungen, Schäden am Gerät oder an der Einrichtung führen! Informationen und Hinweise, die zu beachten sind. Informationen zur Entsorgung Informationen zur Bedienungsanleitung ▸ Markiert Arbeitsschritte, die Sie der Reihe nach ausführen müssen. –... -
Seite 5: Allgemeine Sicherheitshinweise
1 Sicherheitshinweise Allgemeine Sicherheitshinweise ▪ Gerät erst nach dem Lesen der Bedienungsanleitung in Be- trieb nehmen. ▪ Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden... -
Seite 6: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische Sicherheitshinweise ▪ WARNUNG: Ist die Oberfläche gerissen, durchgängige Schä- digung der Materialdicke, ist das Gerät abzuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. ▪ WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiss. -
Seite 7: Gebrauchshinweise
1 Sicherheitshinweise Gebrauchshinweise Vor der ersten Inbetriebnahme ▪ Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwendigen Ar- beiten von einem konzessionierten Installateur/Elektriker ausführen. Bestimmungsgemässe Verwendung ▪ Das Gerät ist für die Zubereitung von Speisen im Haushalt vorgesehen. Bei zweckentfremdetem Betrieb oder falscher Behandlung kann keine Haftung für eventuelle Schäden übernommen werden. - Seite 8 1 Sicherheitshinweise Vorsicht Lebensgefahr ▪ Verpackungsteile, z. B. Folien und Styropor, können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Geräteschäden vermeiden ▪ Bei Überhitzung Kochplatte ausschalten und ganz abkühlen lassen. Kein Geschirr daraufstellen. Keinesfalls mit kaltem Wasser abschrecken. ▪...
-
Seite 9: Entsorgung
Entsorgung Verpackung ▪ Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und um- weltgerecht entsorgt werden. Deinstallation ▪ Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit ▪... -
Seite 10: Erste Inbetriebnahme
Erste Inbetriebnahme Das Gerät darf nur gemäss separater Installationsanleitung eingebaut und an das Stromnetz angeschlossen werden. Lassen Sie die notwen- digen Arbeiten von einem konzessionierten Installateur/Elektriker aus- führen. Während den ersten Betriebsstunden einer Kochzone können sich stö- rende Gerüche entwickeln. Dies ist eine normale Erscheinung bei fa- brikneuen Geräten. -
Seite 11: Ihr Gerät
Ihr Gerät Geräteübersicht GK45TEGC, GK45TEGU, GK45TEGF ▪ 1 Kochzone Ø 210 mm ▪ 1 Kochzone Ø 180 mm ▪ 2 Kochzonen Ø 140 mm... -
Seite 12: Bedien- Und Anzeigeelemente
4 Ihr Gerät Bedien- und Anzeigeelemente 2 3 4 Tasten Gerät EIN/AUS Kochzone anwählen/Leistungsstufe erhöhen Leistungsstufe verringern Kochpause EIN/AUS und Wiederherstellfunktion Einschaltdauer/Timer Anzeigen 1 Pause aktiviert/Wiederherstellung gespeicherter Einstellungen möglich 2 Leistungsstufe der Kochzone 3 Auswahlpunkt: Kochzone angewählt 4 Kochzonenzuordnung für die Einschaltdauer 5 Einschaltdauer/Timer... -
Seite 13: Kochgeschirr
4 Ihr Gerät Kochgeschirr Geeignetes Kochgeschirr Das Kochgeschirr soll einen stabilen Boden aufweisen. Der Kochgeschirrbo- den muss im erhitzten Zustand eben auf der Kochzone aufliegen. Kochgeschirr aus Metall eignet sich besser als solches aus Glas oder Kera- mik, da die Wärme bei Metall schneller gleichmässig verteilt wird. Kochgeschirrböden aus Aluminium oder Aluminium-Legierungen können hart- näckige Arbeitsspuren auf der Glaskeramik-Oberfläche hinterlassen, die nur schwierig entfernt werden können. -
Seite 14: Bedienung
Bedienung Gerät ein- und ausschalten Die Bedienung ist für alle Geräte sinngemäss gleich. ▸ Gerät einschalten: Taste während 1 Sekunde gedrückt halten. – In allen Anzeigen der Leistungsstufen blinkt – Falls keine weitere Eingabe erfolgt, schaltet sich das Gerät nach 10 Sekunden aus Sicherheitsgründen wieder aus. ▸... -
Seite 15: Übersicht Leistungsstufen
5 Bedienung Übersicht Leistungsstufen Leistungsstufe Garverfahren praktische Anwendung Schmelzen, Butter, Schokolade, vorsichtiges Gelatine, Saucen Erwärmen Quellen Reis Fortkochen, Gemüse, Kartoffeln, Saucen, Reduzieren, Obst, Fisch Dünsten Fortkochen, Teigwaren, Suppen, Schmorbraten Schmoren schonendes Braten Rösti, Omeletten, paniertes Bratgut, Bratwürste Braten, Frittieren Fleisch, Pommes frites scharfes Braten, Steaks, Aufkochen von Wasser schnelles Erhitzen... -
Seite 16: Ankochautomatik
5 Bedienung Ankochautomatik Überwachen Sie während der Dauer der Ankochautomatik das Gar- gut. Gefahr von Überkochen, Anbrennen und Entzünden! Alle Kochzonen sind mit einer zuschaltbaren Ankochautomatik ausgestattet. Mit dieser Funktion heizt eine Kochzone für eine bestimmte Dauer (siehe Ta- belle) mit Leistungsstufe . -
Seite 17: Einschaltdauer
5 Bedienung Einschaltdauer Überwachen Sie während der Einschaltdauer das Gargut. Gefahr von Überkochen, Anbrennen und Entzünden! Die Einschaltdauer ermöglicht, dass die Kochzone nach einer eingestellten Dauer (1 – 99 min.) automatisch ausgeschaltet wird. Einschaltdauer einstellen ▸ Taste der gewünschten Kochzone antippen. ▸... -
Seite 18: Timer
5 Bedienung Einschaltdauer abgelaufen Nach Ablauf der Einschaltdauer – wird die zugeordnete Kochzone automatisch angewählt, – schaltet die zugeordnete Kochzone aus, – ertönt ein Signalton, – blinken und die Leistungsstufe ▸ Signalton und Anzeigen durch Antippen einer beliebigen Taste ausschalten. Mehrere Einschaltdauern Sind bei mehreren Kochzonen Einschaltdauern eingestellt, –... -
Seite 19: Kindersicherung
5 Bedienung Timer verändern ▸ Gerät einschalten. ▸ Taste antippen. – Die verbleibende Timerdauer blinkt. ▸ Mit Taste oder die Timerdauer verändern. Timer vorzeitig ausschalten Falls keine Kochzone in Betrieb ist, zuerst Gerät einschalten. ▸ Taste antippen. ▸ Tasten gleichzeitig drücken, bis in der Anzeige blinkt. -
Seite 20: Wiederherstellfunktion
5 Bedienung Kindersicherung ausschalten ▸ Gerät einschalten. Keine Kochzone darf in Betrieb sein. ▸ Tasten vorne rechts und gleichzeitig antippen. – Ein Signalton ertönt ▸ Taste erneut antippen. – Ein doppelter Signalton ertönt. – In allen Anzeigen der Leistungsstufe blinkt 10 Sekunden lang 5.10 Wiederherstellfunktion Falls das Gerät versehentlich mit der Taste... -
Seite 21: Pflege Und Wartung
Pflege und Wartung Das Gerät vorzugsweise erst im kalten Zustand reinigen. Verbrennungsgefahr! Das Kochfeld nach jedem Gebrauch reinigen, so wird das Einbrennen von Speiseresten vermieden. Eingetrockneter und eingebrannter Schmutz benötigt einen höheren Aufwand zum Reinigen. Durch unsachgemässe Behandlung bei der Reinigung können Dekor oder Oberfläche beschädigt werden. -
Seite 22: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … das Gerät nicht funktioniert und alle Anzeigen dunkel sind? Mögliche Ursache Behebung ▪ Die Sicherung oder der ▸ Sicherung ersetzen. Sicherungsautomat der ▸ Sicherungsautomaten wieder Wohnungs- resp. der einschalten. Hausinstallation ist defekt. ▪... - Seite 23 7 Störungen selbst beheben … in der Anzeige abwechselnd blinkt? Mögliche Ursache Behebung ▪ Die automatische ▸ Kochzone bei Bedarf wieder Sicherheitsabschaltung einschalten. wurde ausgelöst. Wenn eine Kochzone längere Zeit in Betrieb ist, ohne dass Einstellun- gen verändert werden, schaltet das Gerät die Kochzone automatisch aus.
-
Seite 24: Technische Daten
Technische Daten Produktdatenblatt Gemäss EU-Verordnung Nr. 66/2014 Modellnummer GK 31033 Typenbezeichnung GK GK45TEGC/F/U Anzahl Kochzonen Heiztechnologie Strahlungs-Kochzone Durchmesser der runden 18,5 Kochzonen Energieverbrauch pro Wh/kg 194,4 200,5 188,2 196,2 Kochzone Energieverbrauch des Wh/kg 194,8 gesamten Kochfeldes EC... -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Kochzone Ausschalten........ 15 Anfragen ............27 Einstellen.......... 14 Ankochautomatik .......... 16 Einschalten ......... 16 Vorzeitig ausschalten...... 16 Modellnummer..........2 Anschlussschild ..........10 Notizen ............26 Bedien- und Anzeigeelemente ....12 Anzeigen .......... 12 Tasten .......... 12 Pflege und Wartung........21 Produktdatenblatt.......... -
Seite 26: Notizen
Notizen... -
Seite 27: Service & Support
Ihres Gerätes. Meine Geräteinformationen: FN: ___________________ Gerät: _____________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt auf- nehmen. Vielen Dank. Ihr Reparaturauftrag Über die kostenlose Servicenummer 0800 850 850 gelangen Sie direkt an Ihr nächstes V-ZUG-Service-Center. Bei Ihrer telefonischen Auftragserteilung vereinbaren wir mit Ihnen einen auf Wunsch umgehenden Besuchstermin vor Ort. - Seite 28 ▸ Tasten gleichzeitig drücken, bis in der entsprechenden Anzeige blinkt. Gerät ausschalten ▸ Taste antippen. J31033010-R02 V-ZUG AG, Industriestrasse 66, CH-6301 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
