3
Einbauen des neuen Motors
Für diesen Arbeitsschritt erforderliche Teile:
1
Motor
4
Mutter
1
Blechschraube
4
Stellschraube
Verfahren
1.
Tragen Sie Gewindesicherungsmittel mittlerer
Festigkeit (z. B. Blue Loctite® 242) auf die
Gewinde der Stellschrauben auf und bringen
Sie diese am Motor an
2.
Befestigen Sie die bestehenden Komponenten
der Motorabtriebswelle am Motor
Hinweis:
Tragen Sie vor der Installation
Gleitmittel auf den Schlüssel und die
Motorantriebswelle auf.
3.
Befestigen Sie das Sicherheitsschaltermodul
mit der beilegenden Blechschraube an der
Kabelbaumhalterung
1. Motoradapter
2. Motorgetriebe
3. Scheibe
(Bild
5).
(Bild
5).
(Bild
5).
4. Sicherungsscheibe
5. Schraube
6. Getriebedichtung
Hinweis:
Die Kabelbaumhalterung ist bereits
am Motor montiert.
4.
Montieren Sie die Getriebedichtung an den
Gewindestiften des Kurbelgehäusedeckels.
5.
Positionieren Sie den Motor auf dem Motorträger
so, dass dieser mit der Welle zum Getriebe hin
ausgerichtet ist.
6.
Schieben Sie den Motor in Richtung Getriebe,
führen Sie dabei das Antriebsrad in die
Getriebeöffnung ein.
Hinweis:
Möglicherweise müssen Sie die
Kurbelwelle drehen, um die Verzahnung des
Motorzahnrads mit dem Getriebeeingangsrad
zu verbinden.
7.
Setzen Sie die vier Bundmuttern, mit denen
das Getriebe an den Gewindestiften des
Kurbelgehäusedeckels befestigt wird, ein und
ziehen Sie diese handfest an.
8.
Montieren Sie die vier zuvor entfernten
Motorschrauben und Unterlegscheiben durch
den Motor und das Motorlager.
9.
Befestigen Sie den Motor, indem Sie vier Muttern
an den Motorschrauben von der Unterseite des
Motorlagers anbringen.
10.
Ziehen Sie die Bundmuttern, die das Getriebe
am Motor befestigen, und die Muttern, die den
Motor am Motorträger befestigen, fest an.

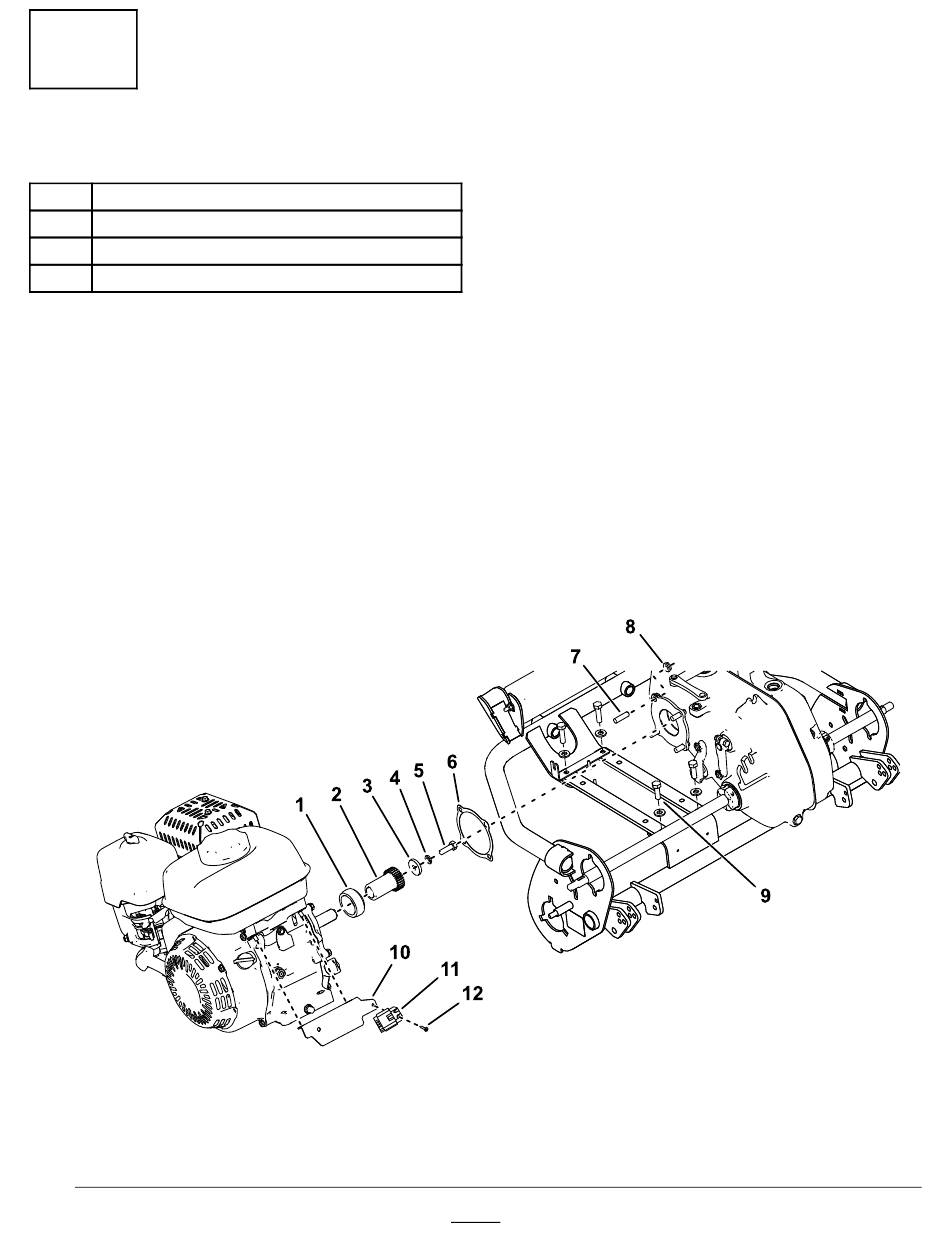

Bild 5
7. Stellschraube
8. Mutter
9. Motorschrauben und
Scheiben
5
10. Kabelbaum-Halterung
11. Sicherheitsschaltermodul
12. Blechschraube
g274576
