24 Technische Daten

24.1 Schaltplan

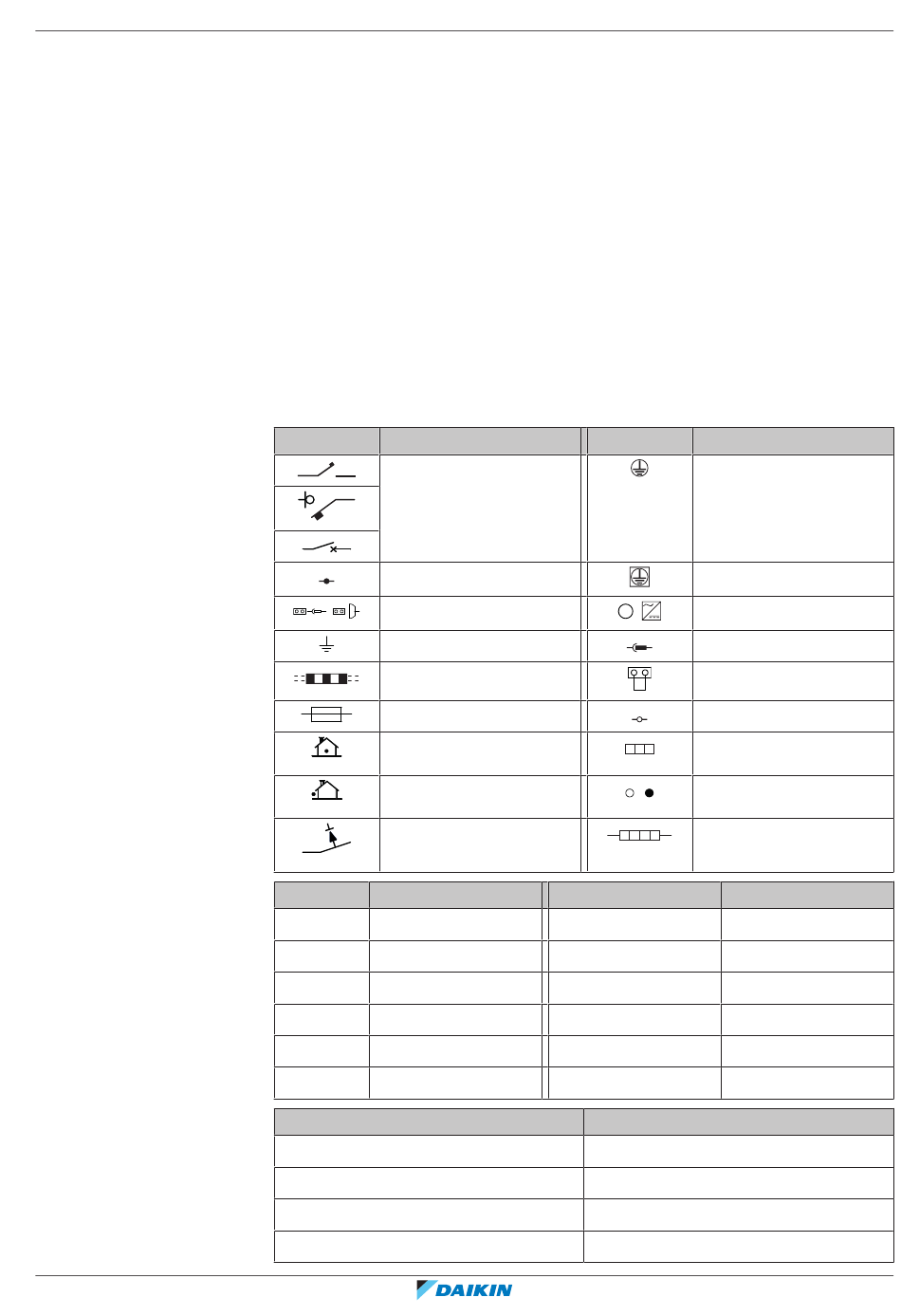

24.1.1 Vereinheitlichte Schaltplan-Legende

FXKQ-A
VRV System Klimaanlage
4P747548-1 – 2023.11
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website
Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem
Daikin Business Portal (Authentifizierung erforderlich).
Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem
Elektroschaltplan auf der Einheit. In der Übersicht unten wird durch "*" die
Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer
Ziffern in aufsteigender Folge.
Symbol Bedeutung
Hauptschalter
Anschluss
Konnektor
,
Erde
Bauseitige Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom-
Schutzschalter
Symbol Farbe
BLK Schwarz
BLU Blau
BRN Braun
GRN Grün
GRY Grau
SKY BLU Himmelblau
Symbol
A*P
BS*
BZ, H*O
C*
24
|
Symbol Bedeutung
Schutzerde
Schutzerde (Schraube)
A
Gleichrichter
,
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Heizgerät
Symbol
ORG
PNK
PRP, PPL
RED
WHT
YLW
Bedeutung
Platine
Drucktaste EIN/AUS, Betriebsschalter
Summer
Kondensator
Referenz für Installateure und Benutzer
Technische Daten
Farbe
Orange
Rosa
Lila
Rot
Weiß
Gelb
