E R S T I N B E T R I E B N A H M E
B E F E S T I G U N G D E S G E R Ä T E S A N D E R W A N D

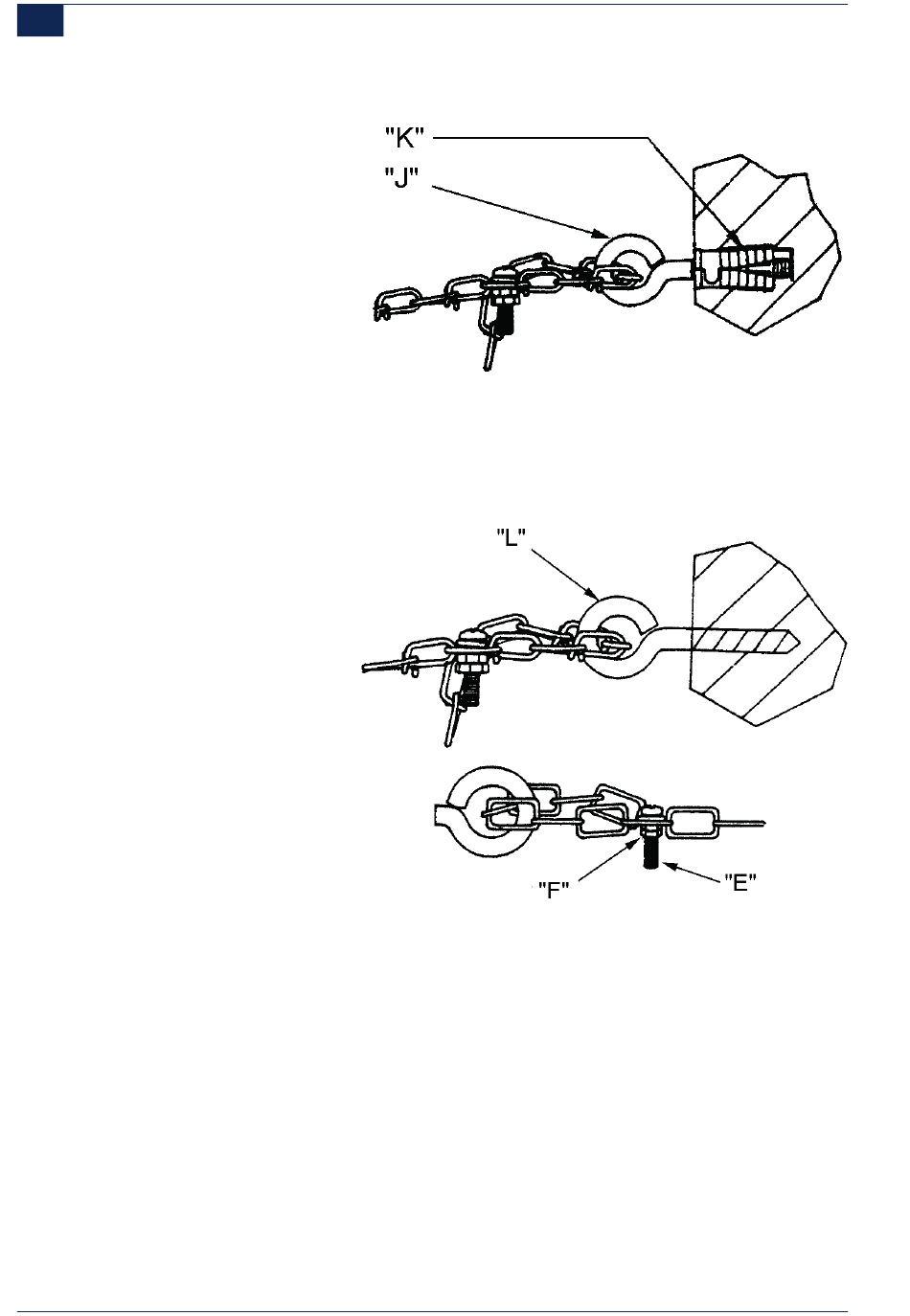

Befestigung an Betonwände
4) Bohren Sie am markierten Punkt
ein Loch, Durchmes ser 6 mm,
ca. 35 mm tief.
5) Stecken Sie den Wanddübel
„K" in das gebohrte Loch und
schrauben Sie die Ringschraube
„J" hinein.
6) Führen Sie die Kette durch die
Ringschraube und ver schrauben
Sie die Kette mit der Schraube
„E" und den Sechskantmuttern
„F" wie dargestellt. Im mon-
tierten Zustand darf die Kette nur
geringen Durch hang haben.
Befestigung an Holzwände
7) Schrauben Sie die Ringschraube
„L" an der markier ten Stelle in die
Wand. (ggf. vorbohren).
8) Führen Sie die Kette durch die
Ringschraube und ver schrauben
Sie die Kette mit der Schraube
„E" und den Sechskantmuttern
„F" wie dargestellt.
Im montierten Zustand darf die
Kette nur geringen Durchhang
haben.
