2
A N G A B E N Z U M G E R Ä T
K O M P O N E N T E N
2.4 Komponenten
1
2
3
4
5
6

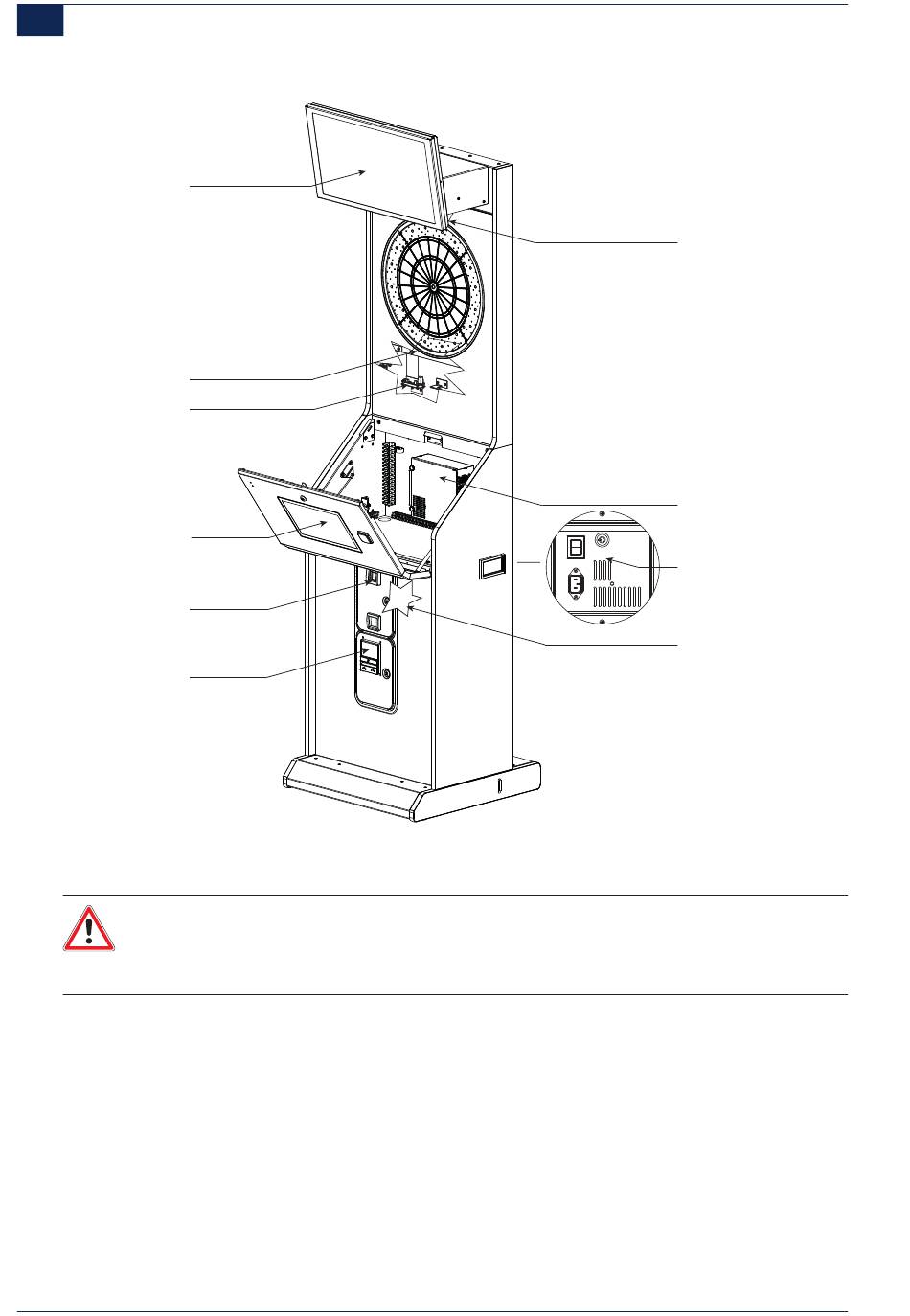

Abb. 2-7 Komponenten
WARNUNG
Das Gerät ist mit einer LED-Beleuchtung ausgestattet.
Schauen Sie keinesfalls aus geringer Entfernung oder über eine längere Zeitspanne direkt in die
LED. Die ausgesendete Strahlung kann sowohl die Hornhaut als auch die Netzhaut schädigen.
1. Obererer Anzeigemonitor (23,8")
2. Schaltermatrix
3. Platine für Schaltermatrix und
Fehlwurferkennung
4. Unterer Monitor mit Touch (12,1")
5. Münzprüfertür / Münzprüfer
6. Banknotentür / Banknotenprüfer
7. LED- Beleuchtung
8. Steuereinheit
1 2
9. Netzteil
10. Dart-IO-Device, Interface Banknotenprüfer,
Power-Distributor
4 5 K U H B 1 0 x x - 0 0 0 1 b D E - 0 3
7
8
9
10
