Befestigung Des Gerätes An Der Wand - Novomatic LOWEN DART HB10 Kurzanleitung

1) Öffnen Sie die Abdeckung Elektronikfach.
2) Entnehmen Sie die Sechskantschrauben und das Netzkabel aus der Kasse und legen diese im
Elektronikfach bereit.
3) Klappen Sie langsam und vorsichtig das Oberteil hoch. Achten Sie da bei auf festen Stand des Unter teils.
Achten Sie auf die Kabel! Achten Sie darauf, dass das Oberteil fest gehalten werden muss, bis es mit
dem Unterteil fest verschraubt ist.
4) Verschrauben Sie Ober- und Unter teil vom Elektronikfach aus mit den Sechskantschrauben. Achten Sie
darauf, dass Oberteil und Unterteil fest miteinander ver schraubt sind. Dadurch beugen Sie möglichen
Verletzungsgefahren vor.
5) Das Netzkabel anschließen.
6) Platzieren Sie nun das Gerät am endgültigen Platz in der Nähe ei ner Netzsteckdose. Dabei darf das Ge-
rät nie mehr als 10 Grad ge kippt werden! Stecken Sie das Gerätenetzkabel in die Netz steck dose ein.
3.4 Befestigung des Gerätes an der Wand
WARNUNG
Das Gerät kann kippen. Es besteht die Gefahr einer möglichen Körperver letzung oder Tod.
Das Gerät muss durch Befestigung am Boden und/oder an der Wand gegen Umfallen gesichert
werden.
Das notwendige Befestigungsmaterial ist dem Gerät beigefügt. Bei abweichenden Wandtypen sind
evtl. andere Befestigungsmaterialien notwendig.

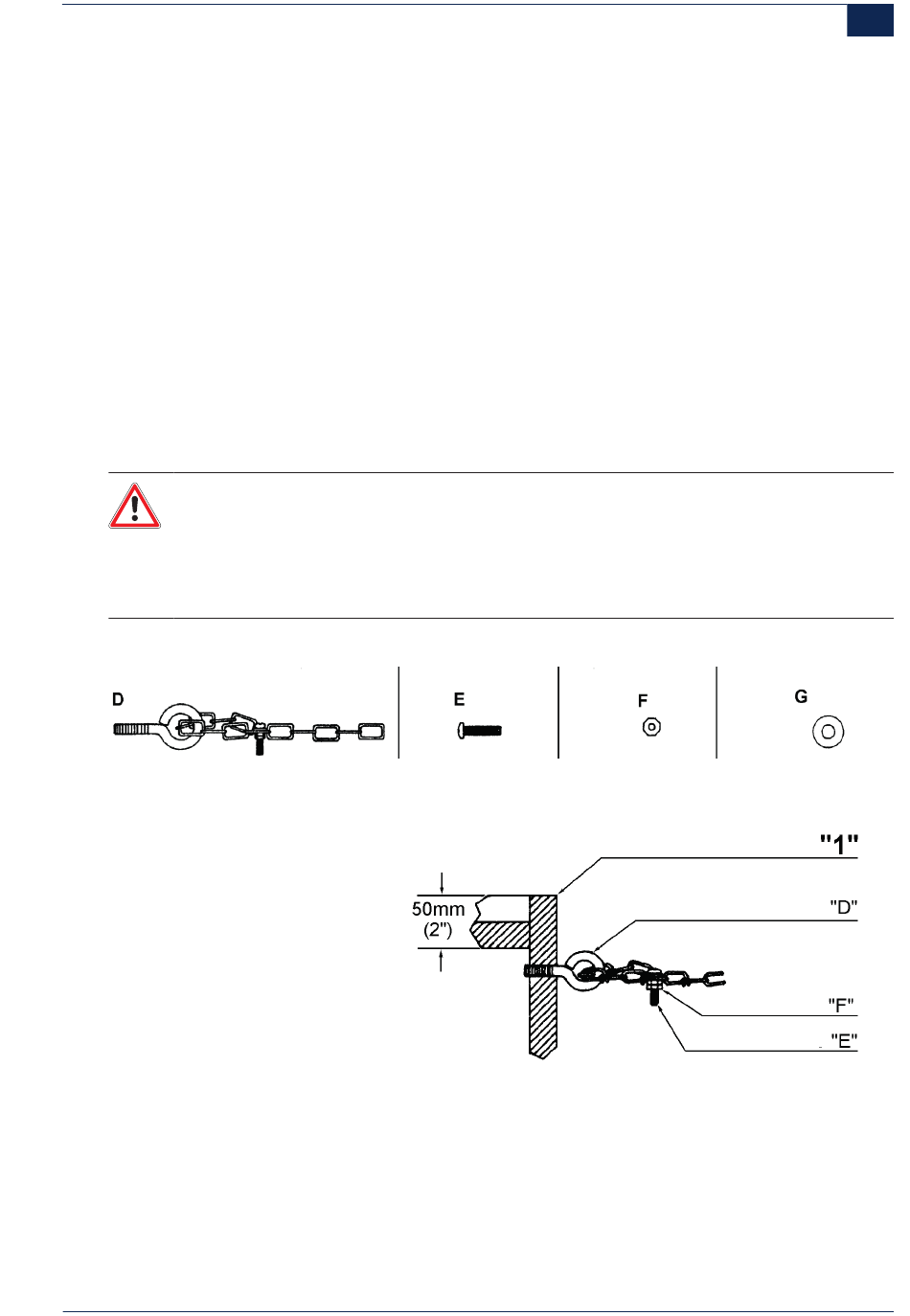

1) Befestigen Sie die Kette an der Ringschraube.
Befestigung von Ringschraube und
Kette am Geräte oberteil
2) Schrauben Sie die Ringschraube
mit Kette „D" mittig in die
Rückwand des Geräteoberteils.
3) Platzieren Sie das Gerät in
Spielposition, und markie ren
Sie einen Punkt an der Wand in
direkter Linie zur Ringschraube
und Kette an der Rück seite des
Gerätes.
