PULS Dimension U-Serie Installationshinweise

–
U-Serie
1. A B
LLGEMEINE
Das Puffermodul ist ein Zusatzgerät für geregelte DC48V-
Stromversorgungen. Es puffert Lastströme bei typischen
Netzausfällen und Lastspitzen.
Arbeitsprinzip
In der Zeit, in der die
Stromversorgung
genügend Spannung
liefert, speichert die Puffereinheit Energie in integrierten
Elektrolytkondensatoren.
Netzspannung wird diese Energie wieder zur Verfügung
gestellt.
Überbrückung von Netzstörungen ohne Unterbre-
chung
Statistiken zeigen, dass
80% aller Netzstörungen
weniger als 0,2s dauern.
Diese Netzstörungen
werden von der Puffereinheit vollständig überbrückt. Dies
erhöht die Zuverlässigkeit des Systems als Ganzes.
Verlängerte Netzaus-
fall-Überbrückungszeit
Bei einer Störung oder
Abschaltung der Netz-
stromversorgung setzt die Puffereinheit die Lieferung des
Laststroms für eine festgelegte Zeitspanne fort. Prozessda-
ten können gespeichert und Prozesse beendet werden, be-
vor die Gleichstromversorgung beendet wird. So sind
anschließend kontrollierte Neustarts möglich.
3. B
ESTELLNUMMERN

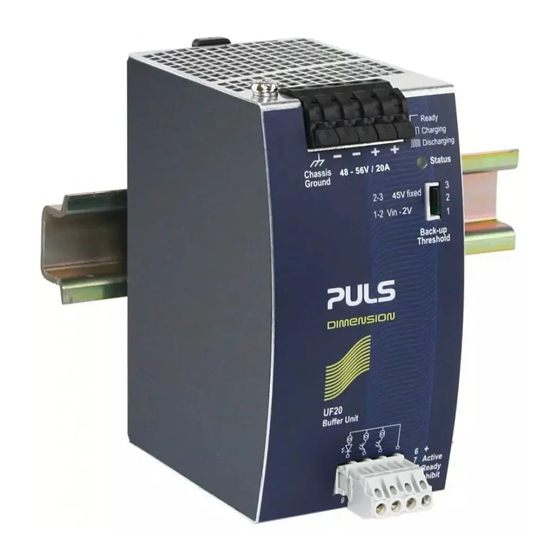

Puffermodul UF20.481
Zubehör ZM1.WALL
ZM14.SIDE
XF-1x4s/270-60 Gegenstecker,
Mai 2013 / Rev. 1.2 / DS-UF20.481-EN
Alle Werte gelten bei 48V, 10A, 25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten,
soweit nicht anders angegeben.
ESCHREIBUNG
Bei einer Störung der
48V, 20A, 100ms
Wandmontagewinkel
Winkel für seitliche
Montage
im Lieferumfang
enthalten
www.pulspower.com Telefon +49 89 9278 0
P
UFFERMODUL
■
Pufferung mit Elektrolytkondensatoren statt
mit Blei-Akkus
■
Pufferung von 48V-Lasten
■
Mindestüberbrückungszeit von 0,1s bei 20A und 0,2s
bei 10A
■
Längere Überbrückungszeit bei niedrigeren Lasten
■
Klare Statusanzeige durch Status-LED und Melde-
klemmen
■
Federkraftklemmen
■
3 Jahre Garantie
2. D K
ATEN IN URZFORM
Nennspannung DC 48V
–
Spannungsbereich 48
Ausgangsspan-
45V oder
nung
V
IN
Ausgangsstrom 0 bis 20A
Überbrückungs-
min. 0,1s
zeit
typ. 0,15s
min. 13,4s
typ. 21s
Ladestrom max. 500mA
Ladezeit typ. 21s
Eingangsstrom typ. 40mA
Verlustleistung typ. 1,9W
–
Temperaturbereich 25°C bis +70°C
Abmessungen 64 x 124 x
102mm
Einfache Bedienung, erweiterbar und wartungsfrei
Für das Puffermodul ist keine
Steuerverdrahtung erforderlich.
Es kann an jedem beliebigem
Punkt parallel zum Laststrom-
kreis hinzugefügt werden. Puffe-
reinheiten können parallel geschaltet werden, um zusätzlich
mehr Strom zur Verfügung zu stellen oder die Netzausfall-
Überbrückungszeit zu erhöhen.
4. P
RÜFZEICHEN
UL 508
Deutschland
UF20.481
48V, 20A, 100ms
56V
Pufferbetrieb
Auswahl mit Steck-
–
2V
brücke
45V, 20A
45V, 20A
45V, 0,1A
45V, 0,1A
Stand-by-Modus
Stand-by-Modus
Arbeitstemperatur
B x H x T
UL 60950-1
EMV, NSR
1/11
