1.7.3 Kundenspezifische Einspanntiefe (Bestell-Nr. 47000-02)
Standardmäßig beträgt die Einspanntiefe / Auflagehöhe von Werkstücken in den Spannbacken von Makro•Grip
(FS) 5-Achs-Spannern 3 mm. Auf Wunsch lässt sich die Spannstufe modifizieren.

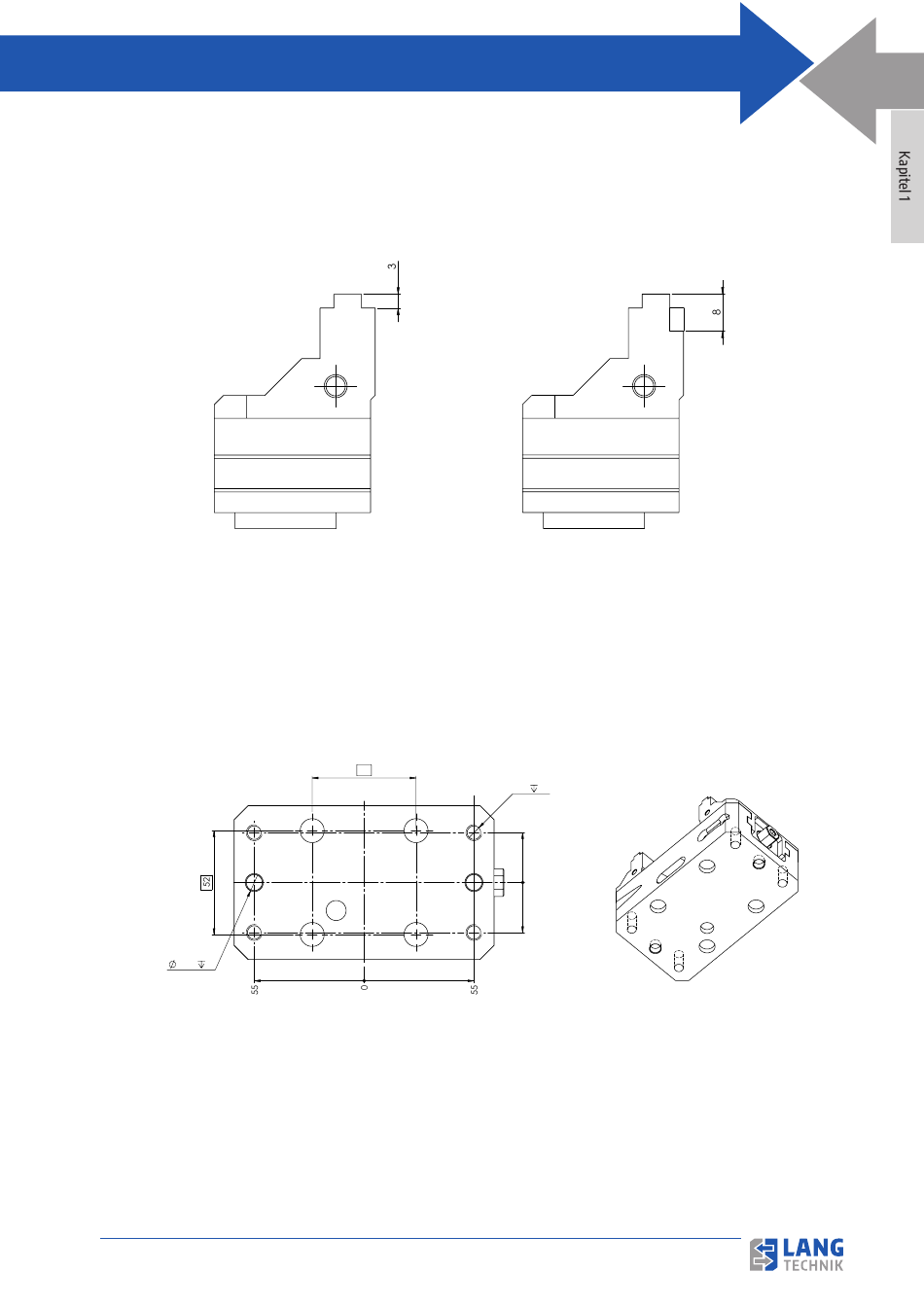

Abbildung:
Links: Standardmäßige Auflagehöhe bzw. Einspanntiefe (3 mm). Rechts: Sonderhöhe 8 mm
1.7.4 Kundenspezifische Bohrungen auf der Unterseite der 5-Achs-Spanner (Bestell-Nr. 47000-03)
Bei Nichtverwendung der Quick•Point
direkt auf anderen Vorrichtungen zu montieren, können auf der Unterseite des 5-Achs-Spanners kundenspezi-
fische Gewinde- oder Passbohrungen eingebracht werden.
8 H7
6
Abbildung: Beispielhafte Zeichnungsskizze für kundenspezifische Bohrungen auf der Unterseite
1
Produktbeschreibung
Aufnahmebolzen und dem gleichzeitigen Wunsch, den 5-Achs-Spanner
®
52
M8
18
25
0
25
7
®
