Aqua Medic Qube control Bedienungsanleitung Seite 14

Programmeerbaar 2-kanaals lichtcontroller
Qube 50 plant
1. Technische gegevens
- 24 V veilige voeding
- Afmetingen: 7.4 x 7.4 x 1.5 cm
2. Uitpakken
Controleer bij het uitpakken of er beschadigingen aan de lichtcontroller zijn. In geval vn problemen,
neem dan direct contact op met de dealer.
3. Bijgesloten is:
Qube controller
•
afstandsbediening
•
24 V voedingskabel
•
4. Installatie en programmering

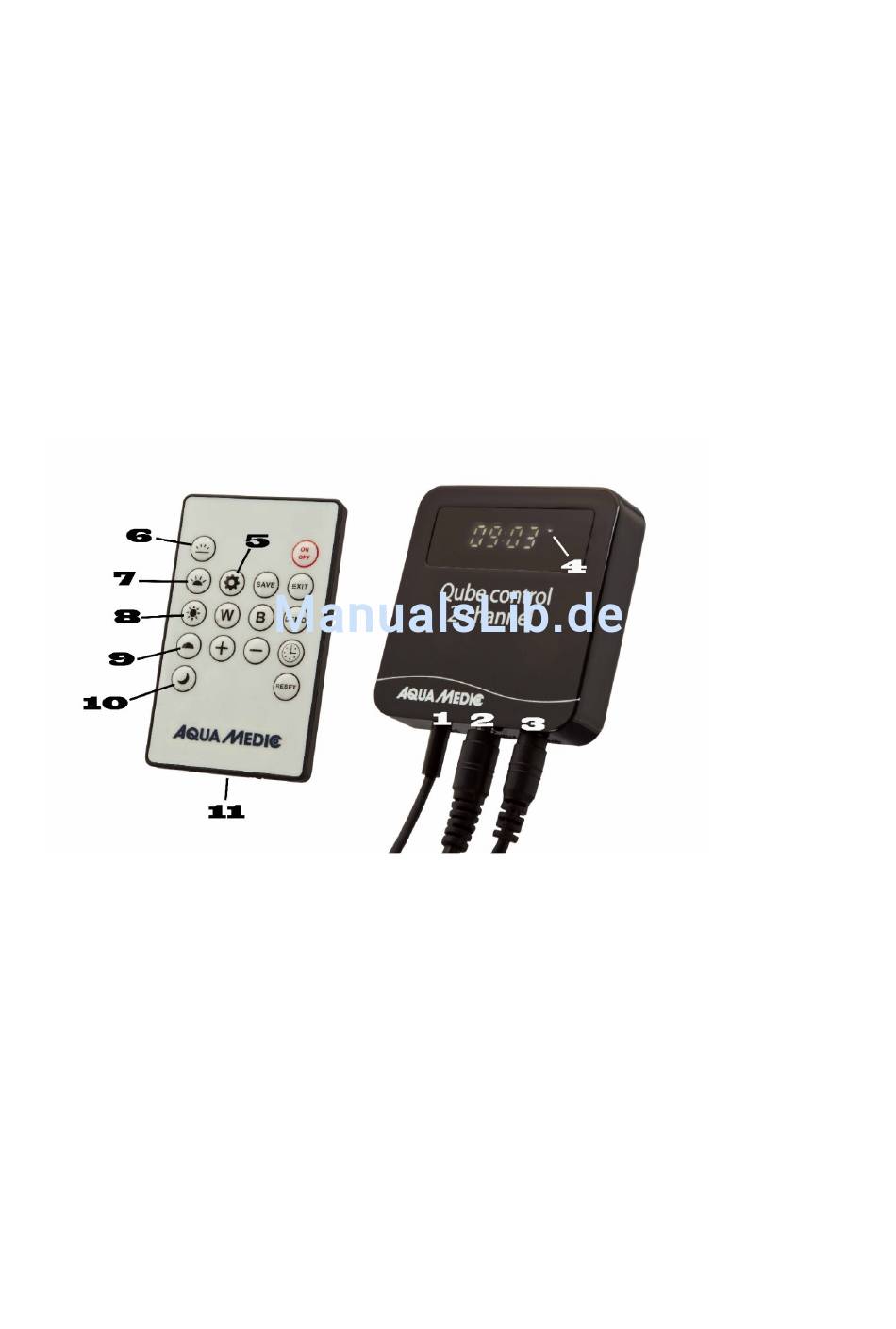

Fig. 1: Qube controller en afstandsbediening
1 - Aansluiting voor controller kabel 0 – 10 V
2 - Aansluiting voor voeding naar de Qube
3 - Aansluiting voeding
4 - Programma symbool
5 - Instellingsaanpassing
6 - Schemer fase
7 - Zonsopkomst
8 - Daglicht fase
9 - Zonsondergang
10 - Maanlicht
11 - Batterij compartiment (achterzijde)
14
(0 - 10 V) voor Aqua Medic Qube 50 en
