Contrôleur programmable (0 - 10 V), 2 canaux d'éclairage pour Aqua Medic Qube 50 et
Qube 50 plant
1. Données techniques
- 24 Volt tension de sécurité
- Dimensions: 7,4 x 7,4 x 1,5 cm
2. Déballage
Lors du déballage, vérifiez que le colis est complet et exempt de tout dommage. En cas de problème,
contactez immédiatement votre revendeur.
3. Contenu du colis
Qube control
•
Télécommande
•
24 V câble d'alimentation
•
4. Installation et programmation

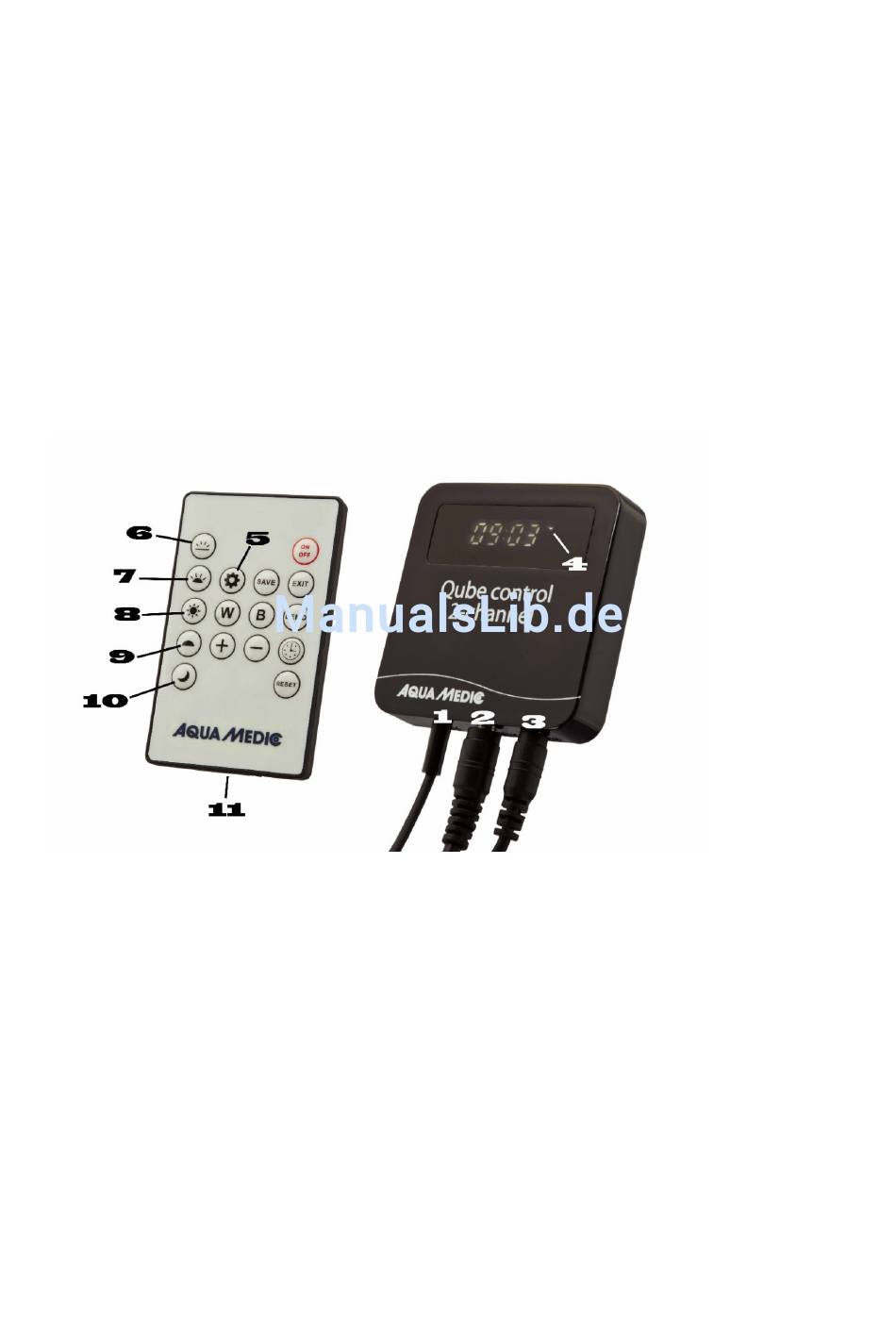

Fig. 1: Qube control et télécommande
1 - Connection pour
2 - Connection pour
3 - Connection pour l'alimentation
4 - Symboles de programmes
5 - Réglages paramètres
6 - Crépuscule
7 - Lever de soleil
8 - Phase diurne
9 - Coucher de soleil
10 - Phase nocturne
11 - Compartiement arrière pour batterie
10
câble
de contrôle 0 – 10 V
câble
d'alimentation de la Qube
