BETRIEBSANLEITUNG BCP-O2ec
3 Produktbeschreibung
3.1 Aufbau
Der Sauerstoffsensor besteht aus dem Sensorkopf und
dem Messadapter. Der Sensorkopf beinhaltet die
Elektronik und den elektrischen Anschluss für den
Messadapter, der wiederum die galvanische Zelle als O2
sensitives Element enthält.
Das Gehäuse des Sensorkopfes kann wie abgebildet aus
Kunststoff oder aus Aluminium bestehen.
Für den Fall, dass Sensorkopf und Sensor getrennt
werden, muss zunächst die Spannungsversorgung
unterbrochen werden. Beim Zusammenstecken von
Sensorkopf und Messadapter müssen dieses
vorsichtig zusammengesteckt werden, so dass sich
die Drahtbeine nicht verbiegen.
Gefahr!
Nicht in Gasen mit Ammoniak (NH3), Ozon (O3) verwenden.
Trennung von Messadapter und Sensorkopf nur nachdem die
Spannungsversorgung getrennt wurde
Nummer des Messadapters muss mit den letzten beiden Ziffern der
Sensor ID übereinstimmen
Die Bohrung in dem Messadapter dient zur Positionierung des Kopfes, der passend dazu
einen Stift besitzt. Dieser muss bei Aufsetzen des Kopfes auf den Messadapter in die
Bohrung eingepasst werden.
Die Messadapternummer, die auf der Oberseite eingestanzt ist, dient zur Identifikation und
muss mit den letzten beiden Ziffern der Kopfnummer übereinstimmen, da diese miteinander
kalibriert sind.
Sollten die Messadapter verwechselt werden, besteht die Möglichkeit, dass der Sensor
zerstört wird.
Rev. 090702002

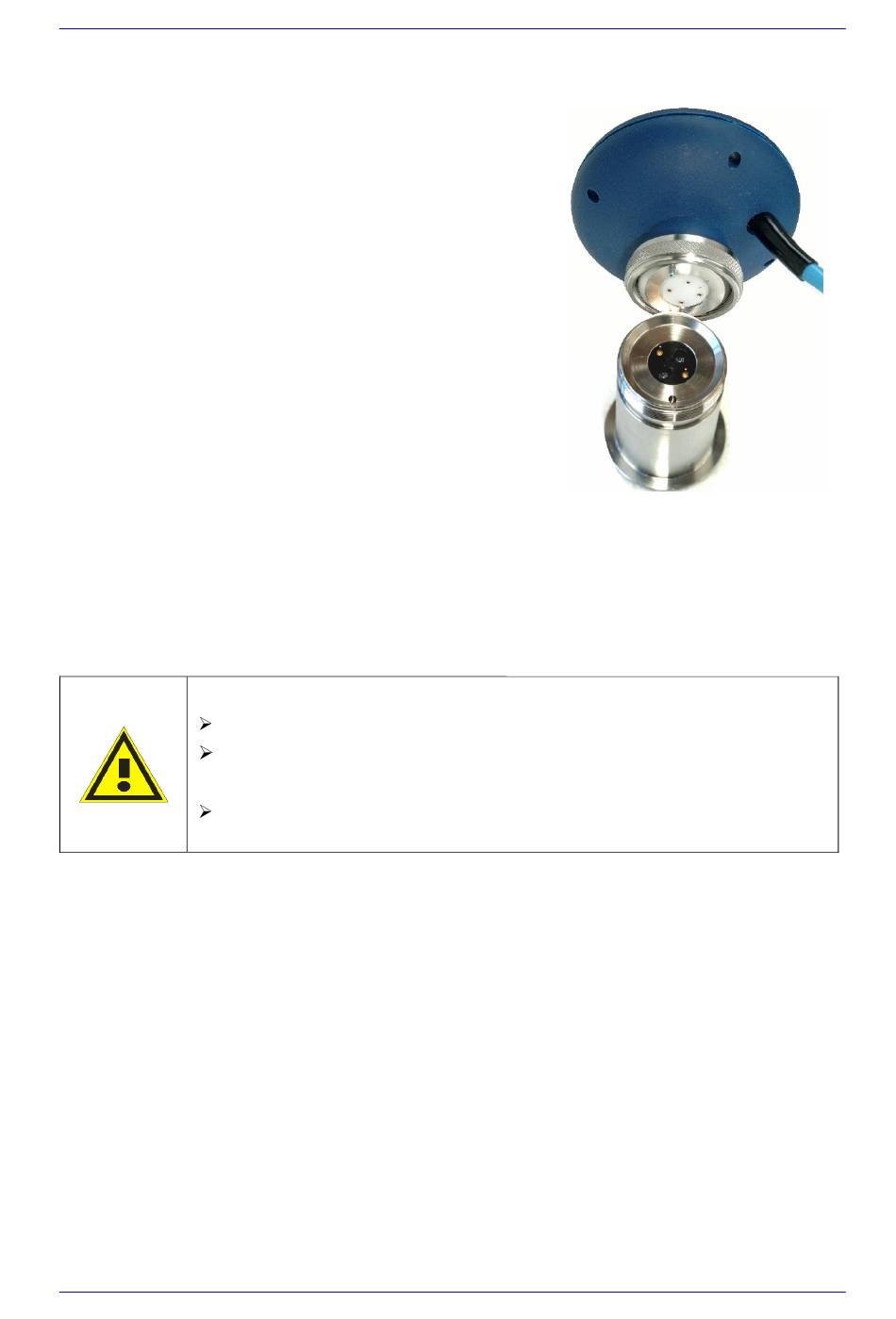

Abb. 1. Messadapter aus Edelstahl. Es
befindet sich eine Bohrung in dem
Messadapter, die zur Positionierung des
Kopfes dient. Zusätzlich ist in den
Messadapter eine Nummer eingestanzt.
Diese muss mit den beiden letzten Ziffern der
Kopfnummer übereinstimmen.
4
