BETRIEBSANLEITUNG BCP-O2ec
5 Elektrische Anschlüsse

5.1 Allgemeines

Vorsicht!
Lesen Sie die Installationshinweise zur Vermeidung von Schäden
am Gerät sehr sorgfältig.
Gehen Sie Punkt für Punkt vor.
Benutzen Sie nur die originalen Stecker, Kabel und Netzgeräte.
Niemals Stecker anstecken und abziehen wenn das Gerät an die
Spannungsversorgung angeschlossen ist.
Das Gerät hat keinen An/Aus-Schalter so dass es direkt nach
Anschluss an die Spannungsversorgung in Betrieb ist.

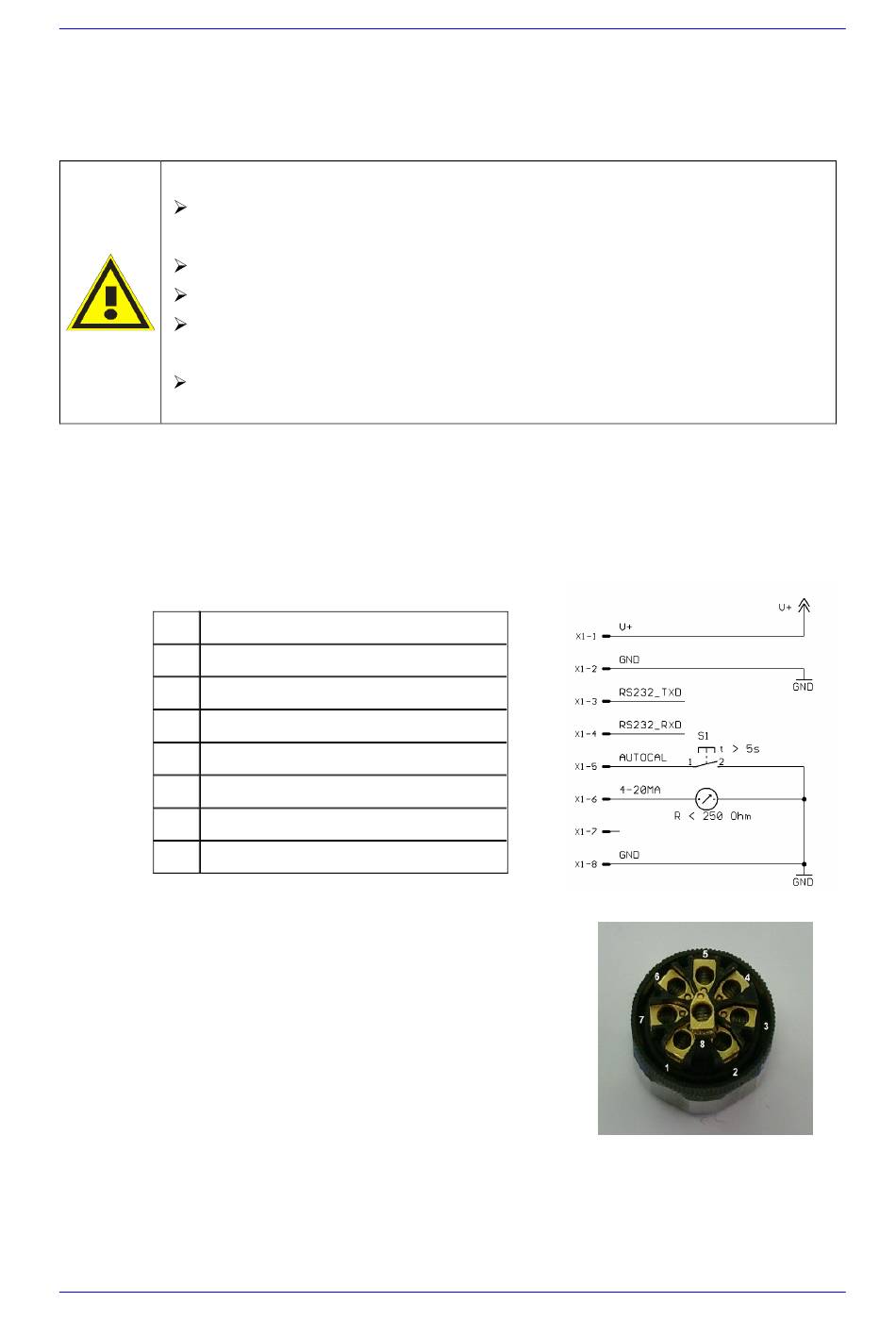

5.2 Version 4 – 20 mA für PA6-Gehäuse
1. Steckerbelegung
1 V+ = 12V
2 GND
3 RS232_TXD
4 RS232_RXD
5 1-Punkt Kalibration
6 4-20mA, RL < 250 Ohm
7 Nur für internen Gebrauch!
8 GND
2. Verbinden Sie Messadapter und Sensorkopf
stromlos miteinander.
3. Schließen Sie den Sensor an 12 DC und
Schutzerde (GND=PIN2) an.
4. PIN 6 wird an das Messgerät angeschlossen (R
250 Ohm)
5. Nach ca. 1 Stunde Aufwärmzeit ist der Sensor
einsatzbereit.
6. Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden
(siehe auch Kap.3.4). Dazu muss dieser für ca. 30 Minuten normaler Frischluft
(20,97 Vol. % O
(PIN 8) für 5 Sekunden ist der Sensor justiert.
Rev. 090702002
) ausgesetzt werden. Durch Anschluss von PIN 5 an GND
2
<
L
12
