BETRIEBSANLEITUNG BCP-O2ec
5.3 Version 4 – 20 mA für Alu-Gehäuse

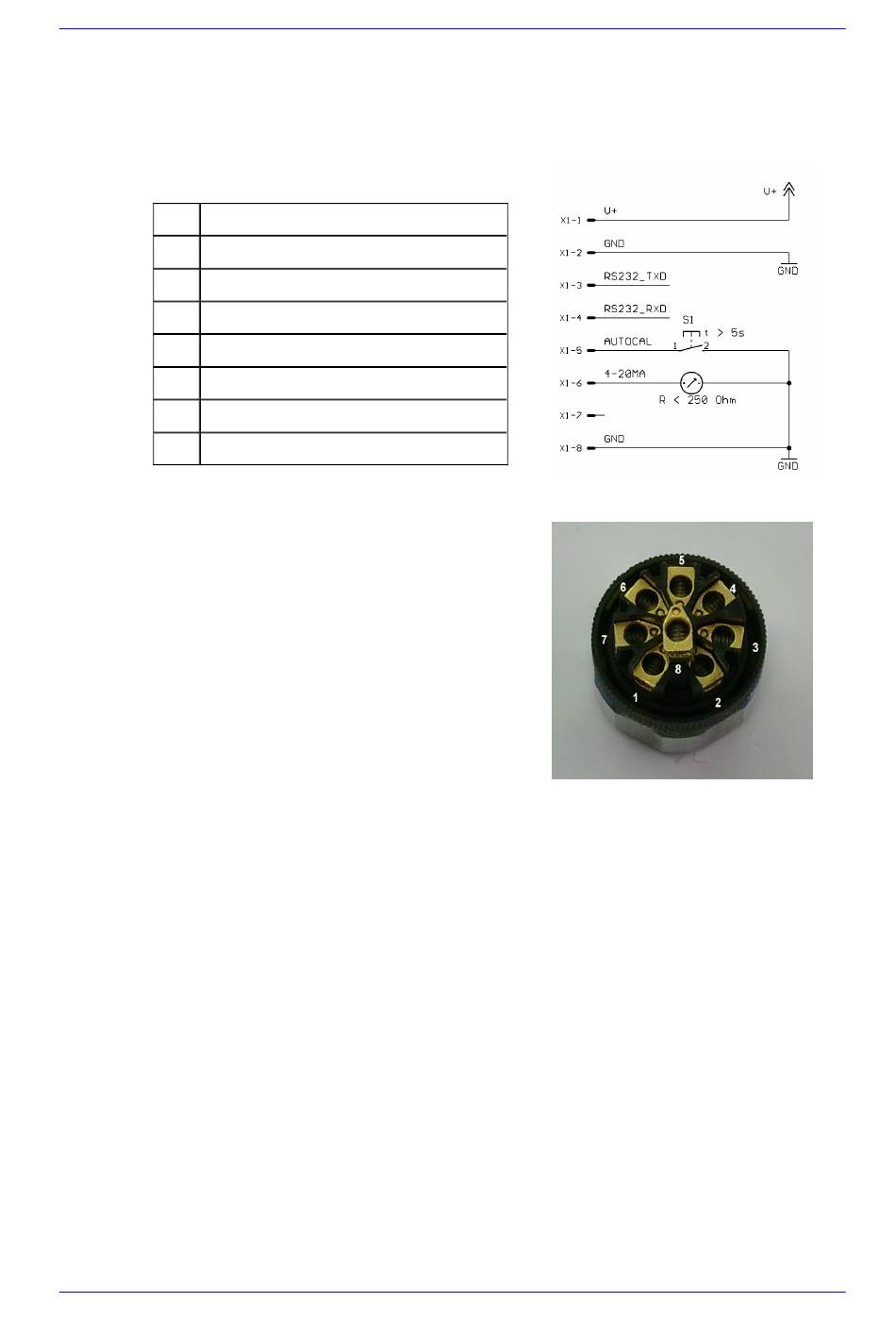

1. Steckerbelegung
1 V+ = 12V – 24 V
2 GND
3 RS232_TXD
4 RS232_RXD
5 1-Punkt Kalibration
6 4-20mA, RL < 250 Ohm
7 Nur für internen Gebrauch!
8 GND
2. Verbinden Sie Messadapter und Sensorkopf
stromlos miteinander.
3. Schließen Sie den Sensor an 12- 24V DC und
Schutzerde (GND=PIN2) an.
4. PIN 6 wird an das Messgerät angeschlossen
(R < 250 Ohm)
L
5. Nach ca. 1 Stunde Aufwärmzeit ist der Sensor
einsatzbereit.
6. Nach der einstündigen Aufwärmzeit muss der Sensor noch justiert werden
(siehe auch Kap.3.4). Dazu muss dieser für ca. 30 Minuten normaler Frischluft
(20,97 Vol. % O
(PIN 8) für 5 Sekunden ist der Sensor justiert.
Rev. 090702002
) ausgesetzt werden. Durch Anschluss von PIN 5 an GND
