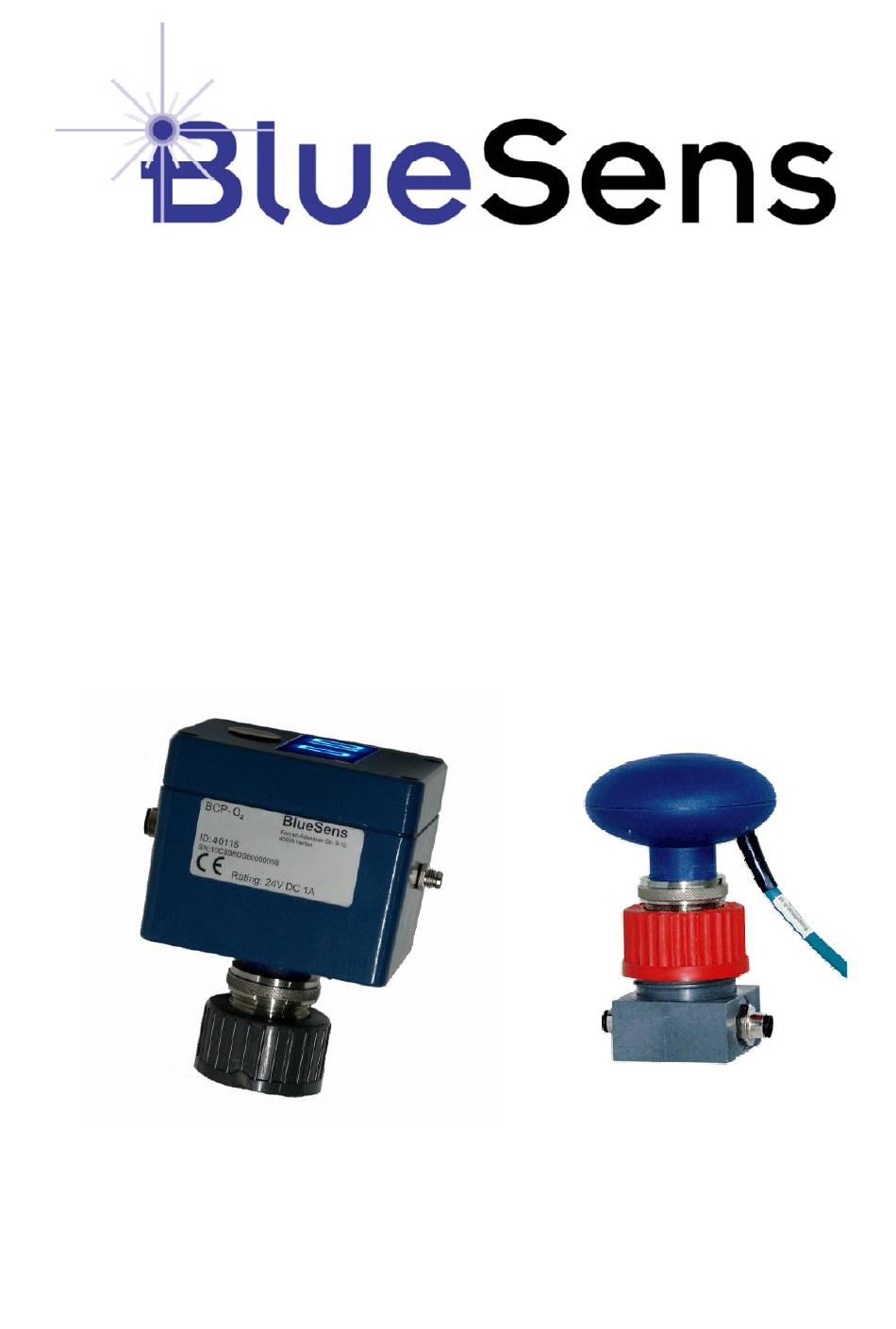

- Seite 1 Betriebsanleitung BCP-O2ec BCP regular mit PA 6 Gehäuse BCP X-large Aluminium IP65 Rev. 090702002...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG BCP-O2ec Inhalt ZU DIESEM DOKUMENT ................... 1 Funktion ......................1 Zielgruppe......................1 Benutzte Symbole.................... 1 ZU IHRER SICHERHEIT..................2 Allgemeines ..................... 2 Autorisiertes Personal..................2 Bestimmungsgemäße Verwendung ..............2 Warnung vor Fehlgebrauch ................3 Allgemeine Sicherheitshinweise............... 3 CE Konformität....................3 PRODUKTBESCHREIBUNG ................ -
Seite 3: Zu Diesem Dokument
1 Zu diesem Dokument 1.1 Funktion Die vorliegende Betriebsanleitung liefert Ihnen alle erforderlichen Informationen für eine schnelle Inbetriebnahme und einen sicheren Betrieb des BCP-O2ec. Lesen Sie diese deshalb vor Inbetriebnahme. 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an ausgebildetes Fachpersonal. Der Inhalt dieser Anleitung muss dem Fachpersonal zugänglich gemacht und umgesetzt werden... -
Seite 4: Zu Ihrer Sicherheit
BETRIEBSANLEITUNG BCP-O2ec 2 Zu Ihrer Sicherheit 2.1 Allgemeines BCP-O2ec hat unser Werk geprüft und in betriebsbereitem Zustand verlassen. Bitte lesen Sie vor Montage und Inbetriebnahme des Gerätes diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung beinhaltet Hinweise und Warnvermerke die beachtet werden müssen, um einen gefahrlosen Betrieb zu gewährleisten. -
Seite 5: Warnung Vor Fehlgebrauch
Sauerstoffmangel oder Schäden an Anlagenteilen durch falsche Montage oder Einstellung. 2.5 Allgemeine Sicherheitshinweise BCP-O2ec ist ein high-tech Gerät und entspricht dem Stand der Technik unter Beachtung der üblichen Vorschriften und Richtlinien. Durch den Anwender sind die Sicherheitshinweise in dieser Betriebsanleitung, die landesspezifischen Installationsstandards (z.B. in Deutschland die VDE-Bestimmungen) sowie die geltenden Sicherheitsbestimmungen und Unfallverhütungsvorschriften zu beachten. -
Seite 6: Produktbeschreibung
BETRIEBSANLEITUNG BCP-O2ec 3 Produktbeschreibung 3.1 Aufbau Der Sauerstoffsensor besteht aus dem Sensorkopf und dem Messadapter. Der Sensorkopf beinhaltet die Elektronik und den elektrischen Anschluss für den Messadapter, der wiederum die galvanische Zelle als O2 sensitives Element enthält. Das Gehäuse des Sensorkopfes kann wie abgebildet aus Kunststoff oder aus Aluminium bestehen. - Seite 7 BETRIEBSANLEITUNG BCP-O2ec Zur Probe ist der Messadapter mit einem Filter versehen, so dass keine Staubpartikel in den Messadapter gelangen können. Der sichtbare Filter kann als Zubehör nachbestellt und vom Anwender selber ausgewechselt werden. Dies ist z.B. notwendig wenn der Filter mit Schaum verschmutzt wurde.
-
Seite 8: Filterwechsel - Grobfilter
BETRIEBSANLEITUNG BCP-O2ec 3.2 Filterwechsel – Grobfilter 1. Trennen Sie Messadapter und Sensorkopf voneinander. 2. Schrauben Sie die untere Abdeckung (2) des Messadapters (1) gegen den Uhrzeigersinn mit Hilfe der Klemmringzange (3) vom Messdadapter ab. Halten Sie dafür den Messadapter mit einer herkömmlichen Rohrzange fest. -
Seite 9: Prinzip
BETRIEBSANLEITUNG BCP-O2ec 3.3 Prinzip Das O2 sensitive Element ist eine Bleibatterie, die eine Bleianode, eine Sauerstoffkathode aus Gold und einen schwach saueren Elektrolyten beinhaltet. Sauerstoffmoleküle gelangen durch eine nicht poröse fluorierte Membran in die elektrochemische Zelle, diffundieren durch den Elektrolyten und werden an der Goldelektrode reduziert. - Seite 10 BETRIEBSANLEITUNG BCP-O2ec wieder verwertbar. Entsorgen Sie deshalb das anfallende Verpackungsmaterial über spezialisierte Recyclingbetriebe. Lagerbedingungen siehe technische Daten. (Kap.7.2) Rev. 090702002...
-
Seite 11: Montage
BETRIEBSANLEITUNG BCP-O2ec 4 Montage 4.1 Allgemeine Instruktionen Prüfen Sie, ob die beiliegenden Materialien, wie Dichtung und Schraubkappen, für die Prozessbedingungen (Druck, Temperatur, etc) geeignet sind. Vorsicht! BCP-O2ec n icht in Gasen mit Ammoniak (NH3), Ozon (O3) verwenden. Der Einbau sollte ausschließlich unter fachmännischer Anleitung und unter Berücksichtigung der entsprechenden anerkannten... -
Seite 12: Triclamp
BETRIEBSANLEITUNG BCP-O2ec 4.2.2 TriClamp Bei Benutzung eines TriClamp-Anschlusses wird über den Messadapter ein Teflonring zur thermische Entkopplung von Messadapter und Rohrleitung geschoben. Nachdem eine Dichtung auf dem Stutzen platziert wurde, kann der Messadapter mit dem Teflonring aufgesetzt (a) werden. Dieser wird mit der beiliegenden Platte (b) und der Klammer (c)auf dem Stutzen fixiert. -
Seite 13: Flussadapter Aus Edelstahl
BETRIEBSANLEITUNG BCP-O2ec 4.2.4 Flussadapter aus Edelstahl Der Dichtring (a) wird auf dem Anschlussstück aus Edelstahl platziert und der Messadapter aufgesetzt (b). Danach werden beide Bauteile mittels POM-Platte (c) und 4 Schrauben (Kreuzschlitzschraubendreher) zwischen Anschlussstück und POM-Platte gasdicht eingequetscht. Rev. 090702002... -
Seite 14: Elektrische Anschlüsse
BETRIEBSANLEITUNG BCP-O2ec 5 Elektrische Anschlüsse 5.1 Allgemeines Vorsicht! Lesen Sie die Installationshinweise zur Vermeidung von Schäden am Gerät sehr sorgfältig. Gehen Sie Punkt für Punkt vor. Benutzen Sie nur die originalen Stecker, Kabel und Netzgeräte. Niemals Stecker anstecken und abziehen wenn das Gerät an die Spannungsversorgung angeschlossen ist. -
Seite 15: Version 4 - 20 Ma Für Alu-Gehäuse
BETRIEBSANLEITUNG BCP-O2ec 5.3 Version 4 – 20 mA für Alu-Gehäuse Steckerbelegung V+ = 12V – 24 V RS232_TXD RS232_RXD 1-Punkt Kalibration 4-20mA, RL < 250 Ohm Nur für internen Gebrauch! Verbinden Sie Messadapter und Sensorkopf stromlos miteinander. Schließen Sie den Sensor an 12- 24V DC und Schutzerde (GND=PIN2) an. -
Seite 16: Serielle Version Rs232 Im Pa6 Gehäuse
BETRIEBSANLEITUNG BCP-O2ec 5.4 Serielle Version RS232 im PA6 Gehäuse Verbinden Sie Messadapter und Sensorkopf stromlos miteinander. Schließen Sie den Sensor an die beiliegende Spannungsversorgung an. Schließen Sie den Sensor mit dem seriellen Kabel an einen Computer an. Nach ca. 1 Stunde Aufwärmzeit ist der Sensor einsatzbereit. -
Seite 17: Anschluss Über Bac2S
BETRIEBSANLEITUNG BCP-O2ec 5.6 Anschluss über BAC2S BAC2S ist eine Anschlussbox für zwei Sensoren mit 4 - 20 mA Ausgang. Die BAC2S ist mit einem Anschluss für eine 12 - 24V-Spannungsversorgung und einem Schalter für die simultane 1-Punkt-Kalibrierung beider Sensoren ausgestattet. Damit sowohl die Sensoren im PA- als auch im Alu-Gehäuse angeschlossen werden können, wandelt die BAC2S die... -
Seite 18: Anschaltbox Baccom 12
BETRIEBSANLEITUNG BCP-O2ec 5.7 Anschaltbox BACCom 12 5.7.1 Beschreibung Die abgebildete Anschaltbox BACCom12 ist ein elektronischer Multiplexer mit integriertem Drucksensor und dient zum Anschluss von bis zu 12 Sensorköpfen. Die Kommunikation mit einem PC kann über RS232 oder Ethernet erfolgen. Um dieses auszuwählen, muss der Schalter D in die entsprechende Position gebracht werden. -
Seite 19: Inbetriebnahme
BETRIEBSANLEITUNG BCP-O2ec 5.7.2 Inbetriebnahme alle Sensorköpfe mit BACCom12 verbinden. mitgeliefertes Netzteil an die Netzbuchse von BACCom12 anschließen Netzstecker des Netzteils in die Steckdose stecken. Niemals Sensorköpfe bei eingeschalteter BACCom12 anstecken oder abziehen!!!! nach ca. 1 Stunde Aufwärmzeit ist das Messsystem einsatzbereit. -
Seite 20: Wartung
BETRIEBSANLEITUNG BCP-O2ec Wartung Im Allgemeinen dürfen die Geräte nur von BlueSens Personal geöffnet und repariert werden. Wenn der Sensor nicht in Betrieb ist, altert dieser nicht. Es muss aber unter den in Kap. 7.2 beschriebenen Bedingungen (z.B. < 75% relative Feuchtigkeit) gelagert werden. -
Seite 21: Kalibration
BETRIEBSANLEITUNG BCP-O2ec 6.3 Kalibration Zur jährlichen Rekalibration sollte der Sensor zum Hersteller oder einem autorisierten Händler zurückgesandt werden. Rev. 090702002... -
Seite 22: Anhang
BETRIEBSANLEITUNG BCP-O2ec Anhang 7.1 Kalibrationstabelle Die vollständige Kalibration kann nur von BlueSens durchgeführt werden. Die monatliche 1-Punkt Kalibration kann wie in Kapitel 6.1 durchgeführt werden. Vor Inbetriebnahme ist eine erste 1-Punkt Kalibration notwendig. Dazu ist die untenstehende Tabelle auszufüllen. Datum... -
Seite 23: Technische Daten
BETRIEBSANLEITUNG BCP-O2ec 7.2 Technische Daten Siehe beigefügtes Datenblatt! Rev. 090702002... -
Seite 24: Eg-Konformitätserklärung Ec Declaration Of Conformity
BETRIEBSANLEITUNG BCP-O2ec EG-Konformitätserklärung EC Declaration of conformity Hiermit erklären wir, dass unser Produkt, Typ: We hereby declare that our product, type; BCP-O2ec folgenden einschlägigen Bestimmungen entspricht: complies with the following relevant provisions: Niederspannungsrichtlinie (72/23/EWG und 93/68/EWG) findet keine Anwendung, da keine Spannung größer 24V genutzt wird.
