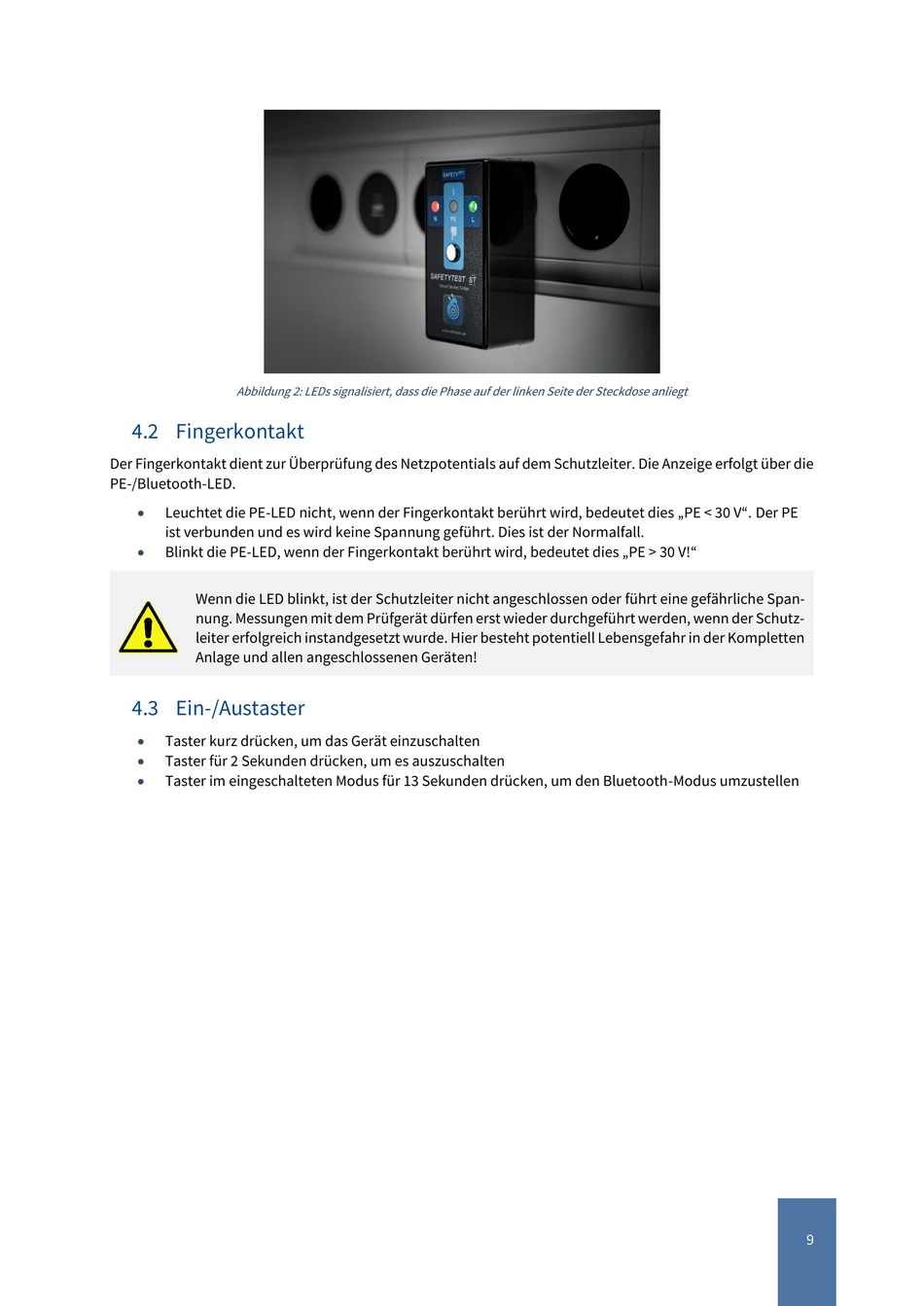

Abbildung 2: LEDs signalisiert, dass die Phase auf der linken Seite der Steckdose anliegt
4.2 Fingerkontakt
Der Fingerkontakt dient zur Überprüfung des Netzpotentials auf dem Schutzleiter. Die Anzeige erfolgt über die
PE-/Bluetooth-LED.
Leuchtet die PE-LED nicht, wenn der Fingerkontakt berührt wird, bedeutet dies „PE < 30 V". Der PE
ist verbunden und es wird keine Spannung geführt. Dies ist der Normalfall.
Blinkt die PE-LED, wenn der Fingerkontakt berührt wird, bedeutet dies „PE > 30 V!"
Wenn die LED blinkt, ist der Schutzleiter nicht angeschlossen oder führt eine gefährliche Span-
nung. Messungen mit dem Prüfgerät dürfen erst wieder durchgeführt werden, wenn der Schutz-
leiter erfolgreich instandgesetzt wurde. Hier besteht potentiell Lebensgefahr in der Kompletten
Anlage und allen angeschlossenen Geräten!
4.3 Ein-/Austaster
Taster kurz drücken, um das Gerät einzuschalten
Taster für 2 Sekunden drücken, um es auszuschalten
Taster im eingeschalteten Modus für 13 Sekunden drücken, um den Bluetooth-Modus umzustellen
9
