Zadný Panel - Fender Bassbreaker 15 Bedienungshandbuch

Model Bassbreaker 15 je všestranný 15-wattový zosilňovač, ktorý dodáva
veľký, tučný a jemne skreslený tón zvuku s čistou elektrónkovou dokonalos-
ťou, so špeciálnym ovládaním štruktúry gainu v predzosilňovači a s ďalšími
inými vynikajúcimi vlastnosťami. Gitarové zosilňovače radu Bassbreaker
pokračujú v uznávanej línii, ktorá sa začala vynikajúcim zosilňovačom
Fender Bassman® v neskorých 50. rokoch. Majú klasický dizajn modelu
Bassman a sú „prešpikované" vlastnosťami vrátane obvodu a komponentov
nezvyčajných pre značku Fender, tmavo šedá tvídového obalu, vkusných
gombíkov so šípkou a skorým logom Fender v paličkovom písme.
Model Bassbreaker 15 s plným zvukom a charakteristickým štýlom prichá-
dza v prevedení hlava a kombo a je ideálny na pódium alebo do štúdia.
Jeho ovládanie štruktúry gainu v predzosilňovači umožňuje hráčom bez-
FENDER MUSICAL INSTRUMENTS
BRIGHT
0 10
INPUT GAIN
A. INPUT: Pripojte sem nástroj.
B. BRIGHT: Po stlačení spínača sa zvýši koncová iskra.
C. GAIN: Upravuje gain v predzosilňovači a prebudenie signálu.
D. STRUCTURE: Trojpolohovým spínačom sa nastavujú tri rozdielne
tónové charakteristiky gainu v predzosilňovači: čistá iskra (LOW),
bluesové skreslenie (MED) a plné vypálenie (HIGH).
Nastavte ovládanie STRUCTURE na jednu z tónových charakteristík
gainu v predzosilňovači uvedených vyššie, následne upravte regu-

láciu GAIN (C), ako aj MASTER (F) na ďalšie prispôsobenie zvuku a
hlasitosti podľa vlastnej preferencie.
CAUTION:
TO REDUCE THE RISK OF FIRE,
REPLACE FUSE WITH SAME TYPE AND RATING
INPUT POWER
230V 50Hz
95W
4Ω - 8Ω -16Ω
IMPEDANCE
TYPE: PR 3034 SELECT
FUSE
FX1 L
250V
SERIAL
NUMBER THIS DEVICE COMPLIES WITH PART 15 OF FCC RULES. OPERATION IS SUBJECT TO
THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL
INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE
RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
K. VSTUP SIEŤOVÉHO NAPÁJANIA IEC: Pripojte dodaný sieťový kábel
do uzemnenej zásuvky podľa napätia a frekvencie vstupu napájania
(INPUT POWER) spresnených pri vstupe napájania
L. POISTKA: Slúži na elektrickú ochranu proti preťaženiu. Odpojte
zariadenie zo siete a vymeňte pokazenú poistku výlučne za poistkou
druhu a s menovitým výkonom, ktorý je uvedený na zadnom paneli
vášho zosilňovača.
19 19

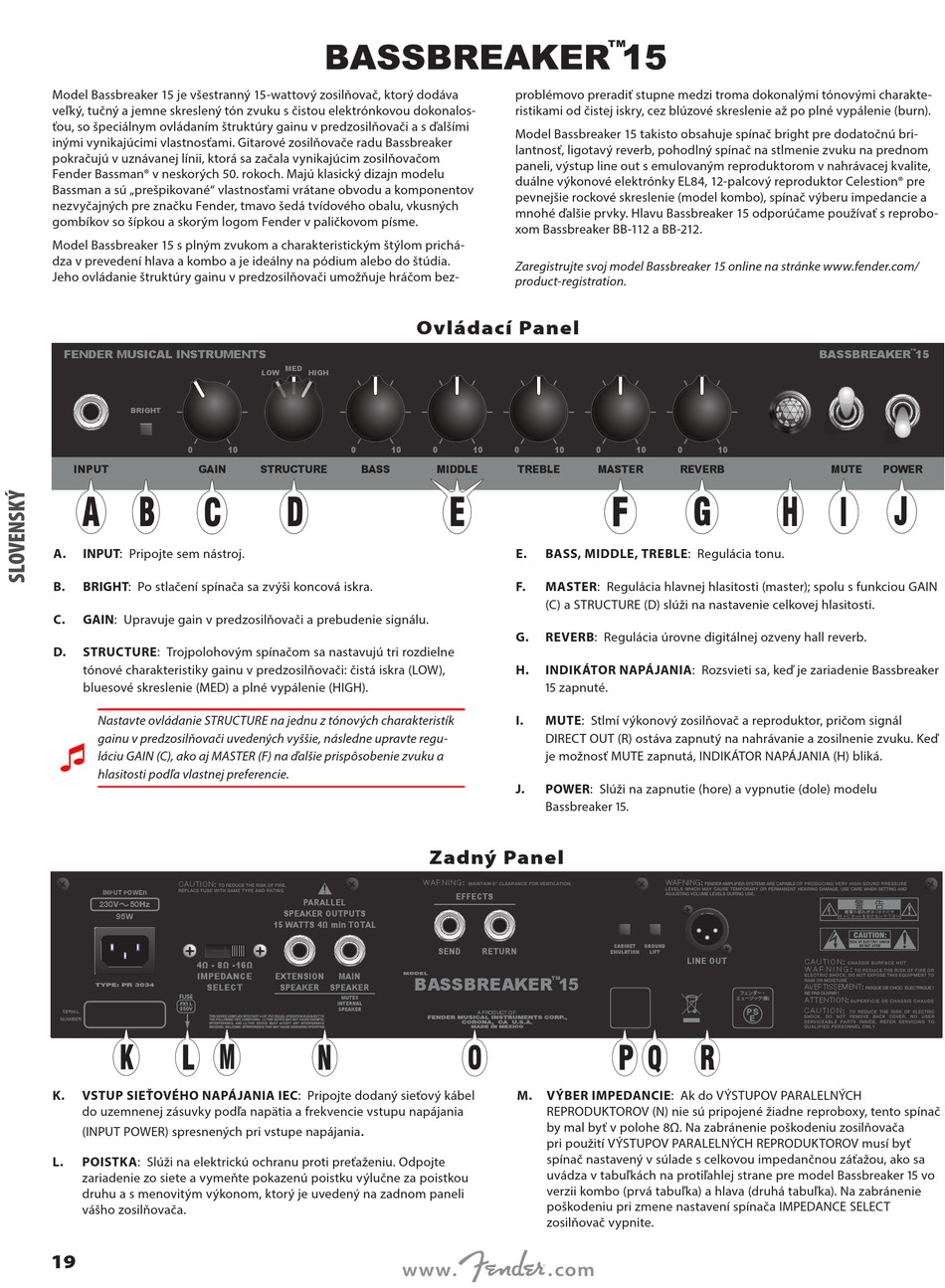

Ovládací Panel Ovládací Panel
MED
LOW HIGH
0 10 0
STRUCTURE BASS MIDDLE
Zadný Panel Zadný Panel
WARNING:
PARALLEL
SPEAKER OUTPUTS
15 WATTS 4Ω min TOTAL
SEND
EXTENSION MAIN
BASSBREAKER 15
SPEAKER SPEAKER
MUTES
INTERNAL
SPEAKER
FENDER MUSICAL INSTRUMENTS CORP.,
.
problémovo preradiť stupne medzi troma dokonalými tónovými charakte-
ristikami od čistej iskry, cez blúzové skreslenie až po plné vypálenie (burn).
Model Bassbreaker 15 takisto obsahuje spínač bright pre dodatočnú bri-
lantnosť, ligotavý reverb, pohodlný spínač na stlmenie zvuku na prednom
paneli, výstup line out s emulovaným reproduktorom v nahrávacej kvalite,
duálne výkonové elektrónky EL84, 12-palcový reproduktor Celestion® pre
pevnejšie rockové skreslenie (model kombo), spínač výberu impedancie a
mnohé ďalšie prvky. Hlavu Bassbreaker 15 odporúčame používať s reprobo-
xom Bassbreaker BB-112 a BB-212.
Zaregistrujte svoj model Bassbreaker 15 online na stránke www.fender.com/
product-registration.
10 0 10 0 10
TREBLE MASTER
E. BASS, MIDDLE, TREBLE: Regulácia tonu.
F. MASTER: Regulácia hlavnej hlasitosti (master); spolu s funkciou GAIN
(C) a STRUCTURE (D) slúži na nastavenie celkovej hlasitosti.
G. REVERB: Regulácia úrovne digitálnej ozveny hall reverb.
H. INDIKÁTOR NAPÁJANIA: Rozsvieti sa, keď je zariadenie Bassbreaker
15 zapnuté.
I. MUTE: Stlmí výkonový zosilňovač a reproduktor, pričom signál
DIRECT OUT (R) ostáva zapnutý na nahrávanie a zosilnenie zvuku. Keď
je možnosť MUTE zapnutá, INDIKÁTOR NAPÁJANIA (H) bliká.
J. POWER: Slúži na zapnutie (hore) a vypnutie (dole) modelu
Bassbreaker 15.
MAINTAIN 6" CLEARANCE FOR VENTILATION.
EFFECTS
CABINET
RETURN
EMULATION
TM
A PRODUCT OF:
CORONA, CA U.S.A.
MADE IN MEXICO
M. VÝBER IMPEDANCIE: Ak do VÝSTUPOV PARALELNÝCH
REPRODUKTOROV (N) nie sú pripojené žiadne reproboxy, tento spínač
by mal byť v polohe 8Ω. Na zabránenie poškodeniu zosilňovača
pri použití VÝSTUPOV PARALELNÝCH REPRODUKTOROV musí byť
spínač nastavený v súlade s celkovou impedančnou záťažou, ako sa
uvádza v tabuľkách na protiľahlej strane pre model Bassbreaker 15 vo
verzii kombo (prvá tabuľka) a hlava (druhá tabuľka). Na zabránenie
poškodeniu pri zmene nastavení spínača IMPEDANCE SELECT
zosilňovač vypnite.
BASSBREAKER 15
0 10
REVERB MUTE
CHASSIS BASSBREAKE
WARNING:
FENDER AMPLIFIER SYSTEMS ARE CAPABLE OF PRODUCING VERY HIGH SOUND PRESSURE
LEVELS WHICH MAY CAUSE TEMPORARY OR PERMANENT HEARING DAMAGE. USE CARE WHEN SETTING AND
ADJUSTING VOLUME LEVELS DURING USE.
GROUND
LIFT
LINE OUT CAUTION:
W A R N I N G :
ELECTRIC SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO
RAIN OR MOISTURE
AVERTISSEMENT:
フェンダー· NE PAS OUVRIR !
ATTENTION:
ミュージック(株)
CAUTION:
SHOCK, DO NOT REMOVE BACK COVER. NO USER
SERVICEABLE PARTS INSIDE, REFER SERVICING TO
QUALIFIED PERSONNEL ONLY.
TM
POWER
7706197000
REV
2.0
CHASSI S SURFACE HO T
T O R E D U C E T H E R I S K O F F I R E O R
RISQUE DE CHOC ELECTRIQUE !
SUPERFI CI E DE CHASSI S CHAUDE
TO REDUCE THE RISK OF ELECTRIC
