Einbau in ein Metallgehäuse das mit dem PA verbunden ist.

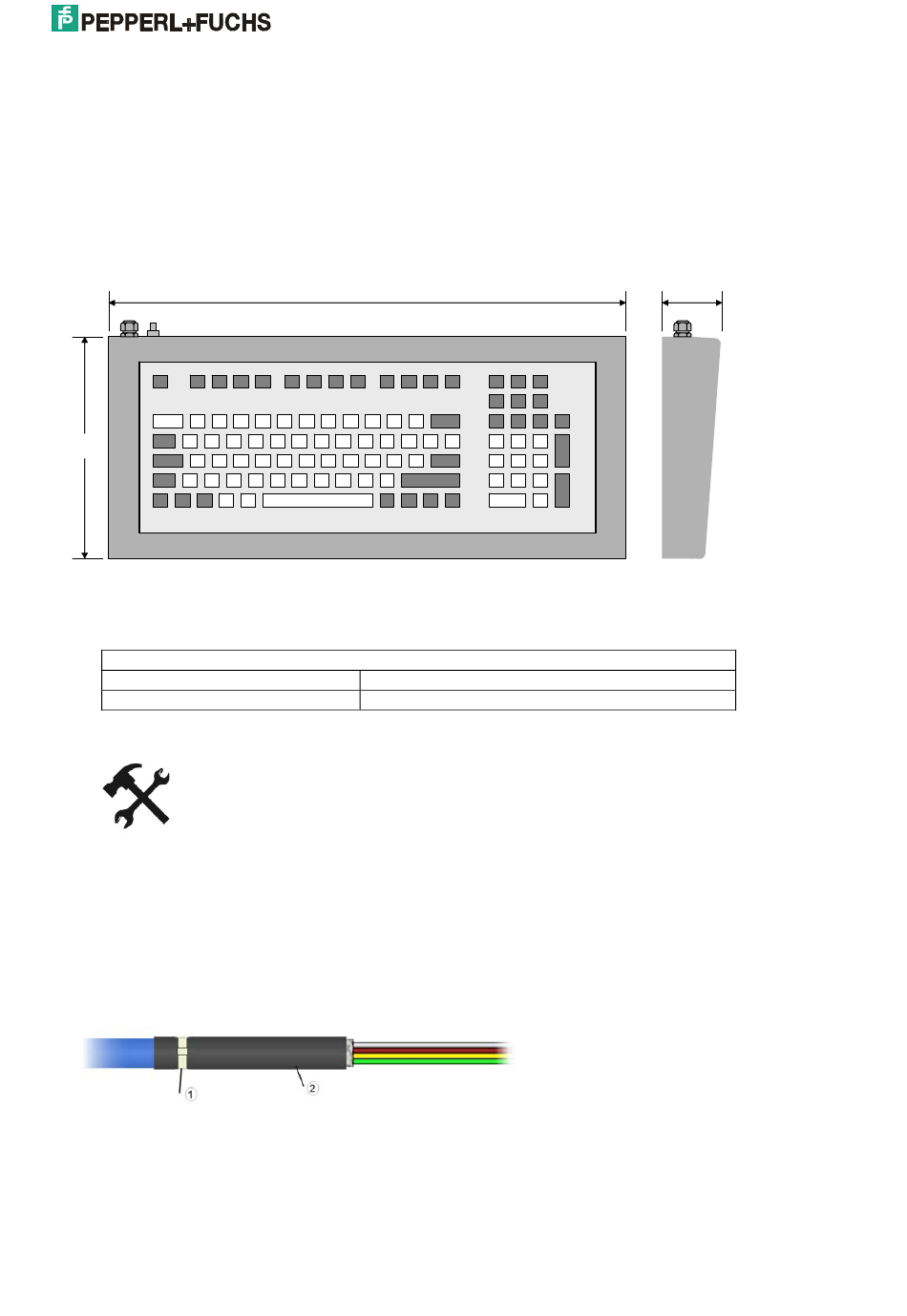

3.4.2 Tastatur für den Einbau in das Gehäuse ABG-EXTA-K134 (Version –ABG)
Abmessungen Tastatur EXTA-Kx eingebaut in Gehäuse Typ ABG-EXTA-K134
Variante: Housing AGB
213
ABG-EXTA-K134
Gewicht (mit Tastatur):
Gehäuseschutzart:
Potentialausgleich herstellen
Dazu gibt es 2 Möglichkeiten
1.)
Der Schirm des Tastaturkabels muss in den PA-Anschluss des SK-PC-KM-10 (X1.5 oder X2.5) geklemmt
werden. (Siehe Kap. 2.3) Dazu muss der Kabelbinder (1) aufgeschnitten und der Schutzschlauch entfernt
werden.
Ende des Tastaturkabels (fester Bestandteil der Tastatur)
(1) Kabelbinder
(2) Schutzschlauch
2.) Verbinden eines separaten Erdungskabels (min. 4 mm
2.)
508
Ca. 4,5 kg
IP 65
15/23
2
) an den PA-Anschlussbolzen der Tastatur.
