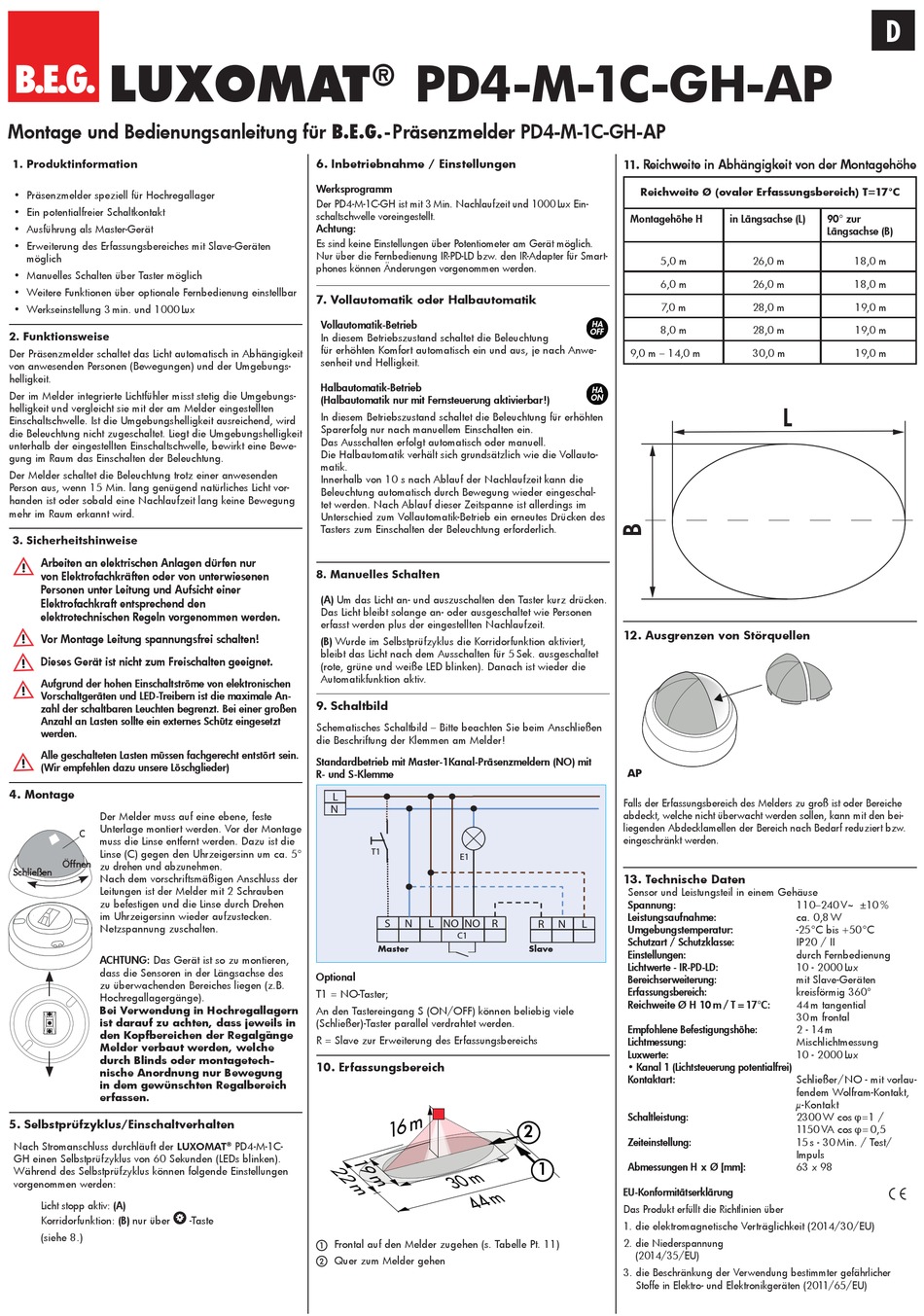

Montage und Bedienungsanleitung für B.E.G.- Präsenzmelder PD4-M-1C-GH-AP
1. Produktinformation
• Präsenzmelder speziell für Hochregallager
• Ein potentialfreier Schaltkontakt
• Ausführung als Master-Gerät
• Erweiterung des Erfassungsbereiches mit Slave-Geräten
möglich
• Manuelles Schalten über Taster möglich
• Weitere Funktionen über optionale Fernbedienung einstellbar
• Werkseinstellung 3 min. und 1000 Lux
2. Funktionsweise
Der Präsenzmelder schaltet das Licht automatisch in Abhängigkeit
von anwesenden Personen (Bewegungen) und der Umgebungs-
helligkeit.
Der im Melder integrierte Lichtfühler misst stetig die Umgebungs-
helligkeit und vergleicht sie mit der am Melder eingestellten
Einschaltschwelle. Ist die Umgebungshelligkeit ausreichend, wird
die Beleuchtung nicht zugeschaltet. Liegt die Umgebungshelligkeit
unterhalb der eingestellten Einschaltschwelle, bewirkt eine Bewe-
gung im Raum das Einschalten der Beleuchtung.
Der Melder schaltet die Beleuchtung trotz einer anwesenden
Person aus, wenn 15 Min. lang genügend natürliches Licht vor-
handen ist oder sobald eine Nachlaufzeit lang keine Bewegung
mehr im Raum erkannt wird.
3. Sicherheitshinweise
Arbeiten an elektrischen Anlagen dürfen nur
!
von Elektrofachkräften oder von unterwiesenen
Personen unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge nommen werden.
Vor Montage Leitung spannungsfrei schalten!
Dieses Gerät ist nicht zum Freischalten geeignet.
Aufgrund der hohen Einschaltströme von elektronischen
Vorschaltgeräten und LED-Treibern ist die maximale An-
zahl der schaltbaren Leuchten begrenzt. Bei einer großen
Anzahl an Lasten sollte ein externes Schütz eingesetzt
werden.
Alle geschalteten Lasten müssen fachgerecht entstört sein.
(Wir empfehlen dazu unsere Löschglieder)
4. Montage
Der Melder muss auf eine ebene, feste
Unterlage montiert werden. Vor der Montage
C
muss die Linse entfernt werden. Dazu ist die
Linse (C) gegen den Uhrzeigersinn um ca. 5°
Öffnen
zu drehen und abzunehmen.
Schließen
Nach dem vorschriftsmäßigen Anschluss der
Leitungen ist der Melder mit 2 Schrauben
zu befestigen und die Linse durch Drehen
im Uhrzeigersinn wieder aufzustecken.
Netzspannung zuschalten.
ACHTUNG: Das Gerät ist so zu montieren,
dass die Sensoren in der Längsachse des
zu überwachenden Bereiches liegen (z.B.
Hochregallagergänge).
Bei Verwendung in Hochregallagern
ist darauf zu achten, dass jeweils in
den Kopfbereichen der Regalgänge
Melder verbaut werden, welche
durch Blinds oder montagetech-
nische Anordnung nur Bewegung
in dem gewünschten Regalbereich
erfassen.
5. Selbstprüfzyklus/Einschaltverhalten
Nach Stromanschluss durchläuft der LUXOMAT
GH einen Selbstprüfzyklus von 60 Sekunden (LEDs blinken).
Während des Selbstprüfzyklus können folgende Einstellungen
vorgenommen werden:
Licht stopp aktiv: (A)
Korridorfunktion: (B) nur über
(siehe 8.)
6. Inbetriebnahme / Einstellungen
Werksprogramm
Der PD4-M-1C-GH ist mit 3 Min. Nachlaufzeit und 1000 Lux Ein-
schaltschwelle voreingestellt.
Achtung:
Es sind keine Einstellungen über Potentiometer am Gerät möglich.
Nur über die Fernbedienung IR-PD-LD bzw. den IR-Adapter für Smart-
phones können Änderungen vorgenommen werden.
7. Vollautomatik oder Halbautomatik
Vollautomatik-Betrieb
In diesem Betriebszustand schaltet die Beleuchtung
für erhöhten Komfort automatisch ein und aus, je nach Anwe-
senheit und Helligkeit.
Halbautomatik-Betrieb
(Halbautomatik nur mit Fernsteuerung aktivierbar!)
In diesem Betriebszustand schaltet die Beleuchtung für erhöhten
Sparerfolg nur nach manuellem Einschalten ein.
Das Ausschalten erfolgt automatisch oder manuell.
Die Halbautomatik verhält sich grundsätzlich wie die Vollauto-
matik.
Innerhalb von 10 s nach Ablauf der Nachlaufzeit kann die
Beleuchtung automatisch durch Bewegung wieder eingeschal-
tet werden. Nach Ablauf dieser Zeitspanne ist allerdings im
Unterschied zum Vollautomatik-Betrieb ein erneutes Drücken des
Tasters zum Einschalten der Beleuchtung erforderlich.
8. Manuelles Schalten
(A) Um das Licht an- und auszuschalten den Taster kurz drücken.
Das Licht bleibt solange an- oder ausgeschaltet wie Personen
erfasst werden plus der eingestellten Nachlaufzeit.
(B) Wurde im Selbstprüfzyklus die Korridorfunktion aktiviert,
bleibt das Licht nach dem Ausschalten für 5 Sek. ausgeschaltet
(rote, grüne und weiße LED blinken). Danach ist wieder die
Automatikfunktion aktiv.
9. Schaltbild
Schematisches Schaltbild – Bitte beachten Sie beim Anschließen
die Beschriftung der Klemmen am Melder!
Standardbetrieb mit Master-1Kanal-Präsenzmeldern (NO) mit
R- und S-Klemme
L
N
Optional
T1 = NO-Taster;
An den Tastereingang S (ON/OFF) können beliebig viele
(Schließer)-Taster parallel verdrahtet werden.
R = Slave zur Erweiterung des Erfassungsbereichs
10. Erfassungsbereich
PD4-M-1C-
®
-Taste
Frontal auf den Melder zugehen (s. Tabelle Pt. 11)
1
Quer zum Melder gehen
2
PD4-M-1C-GH-AP
®
T1
E1
S N L NO NO R
R
C1
Master Slave
2
1
Reichweite in Abhängigkeit von der Montagehöhe
11.
Reichweite Ø (ovaler Erfassungsbereich) T=17°C
Montagehöhe H in Längsachse (L)
5,0 m
6,0 m
7,0 m
HA
8,0 m
OFF
9,0 m – 14,0 m
HA
ON
12. Ausgrenzen von Störquellen
AP
Falls der Erfassungsbereich des Melders zu groß ist oder Bereiche
abdeckt, welche nicht überwacht werden sollen, kann mit den bei-
liegenden Abdecklamellen der Bereich nach Bedarf reduziert bzw.
eingeschränkt werden.
13. Technische Daten
Sensor und Leistungsteil in einem Gehäuse
Spannung:
Leistungsaufnahme:
N L
Umgebungstemperatur:
Schutzart / Schutzklasse:
Einstellungen:
Lichtwerte - IR-PD-LD:
Bereichserweiterung:
Erfassungsbereich:
Reichweite Ø H 10 m / T = 17°C:
Empfohlene Befestigungshöhe:
Lichtmessung:
Luxwerte:
• Kanal 1 (Lichtsteuerung potentialfrei)
Kontaktart:
Schaltleistung:
Zeiteinstellung:
Abmessungen H x Ø [mm]:
EU-Konformitätserklärung
Das Produkt erfüllt die Richtlinien über
1. die elektromagnetische Verträglichkeit (2014/30/EU)
2. die Niederspannung
(2014/35/EU)
3. die Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten (2011/65/EU)
D
90° zur
Längsachse (B)
26,0 m 18,0 m
26,0 m 18,0 m
28,0 m 19,0 m
28,0 m 19,0 m
30,0 m 19,0 m
L
110–240 V~ ±10 %
ca. 0,8 W
-25°C bis +50 °C
IP20 / II
durch Fernbedienung
10 - 2000 Lux
mit Slave-Geräten
kreisförmig 360°
44 m tangential
30 m frontal
2 - 14 m
Mischlichtmessung
10 - 2000 Lux
Schließer/NO - mit vorlau-
fendem Wolfram-Kontakt,
µ-Kontakt
2300 W cos ϕ =1 /
1150 VA cos ϕ = 0,5
15 s - 30 Min. / Test/
Impuls
63 x 98
